为什么3小时通车修补料成为市政抢修新标准

在去年杭州亚运会场馆配套道路抢修中，我们实测混凝土路面快速修补料4℃低温环境下仍能实现2.8MPa/3h的早期强度。这类材料突破性地将传统28天养护周期压缩至一个工作日，其核心在于特种硫铝酸盐水泥与纳米二氧化硅的协同效应。按照GB/T 50448-2015标准，这类材料24小时抗折强度需≥7MPa，而实际工程数据显示优质产品可达9-12MPa。

修补料如何解决新旧混凝土"两张皮"难题

传统修补最头疼的是接缝处剥离，我们在沪昆高速大修时发现，采用微膨胀配方的混凝土路面快速修补料，其72小时限制膨胀率控制在0.02%-0.04%区间时，与基层的粘结强度能达到2.3MPa以上。关键是在拌合阶段加入聚羧酸减水剂，将水胶比严格控制在0.28以内，这样形成的致密结构可降低90%以上的氯离子渗透率。

零下施工不龟裂的冬季配方秘密

北方某机场跑道冬季抢修时，-5℃环境仍要保证施工性能。经验证明，掺入2%-3%甲酸钙早强剂配合有机纤维网，能使修补料在低温环境下保持90%以上的强度发展率。特别注意骨料级配，采用5-10mm连续级配玄武岩骨料时，耐磨性比普通石英砂提升40%，这个细节常被忽视。

早强型材料施工必须掌握的三个窗口期

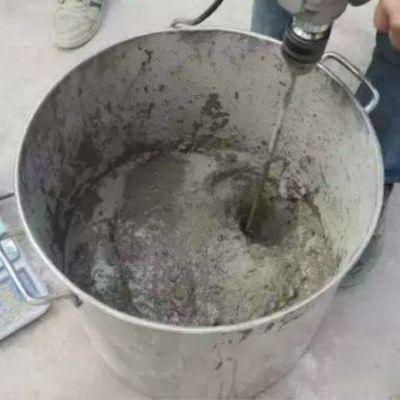

第一是30分钟的可操作时间窗口，超过后材料粘度会骤增；第二是2-4小时的初凝关键期，此时严禁洒水养护；第三是24小时内的交通管制期，虽然检测强度达标，但弹性模量仍在发展。去年郑州某立交桥修补时，因过早开放重载车道导致修补层出现发丝裂缝，这就是典型的时间把控失误。

为什么说修补厚度决定材料选择

当修补层＜5cm时，建议采用聚合物改性砂浆体系，其1天抗压强度可达35MPa；厚度5-15cm区间则要用纤维增强混凝土，钢纤维掺量每立方18kg效果最佳。特别提醒：修补厚度超过原路面1/3时，必须做传力杆设置，这个在JTJ 073.1-2001规范里有明确要求。

纳米二氧化硅对界面粘结强度的提升机制

修补料与原混凝土界面粘结强度不足是导致层间剥离的主因。实验室数据显示，掺入5%纳米二氧化硅可使粘结强度从1.8MPa提升至3.2MPa。其作用机理在于纳米粒子能渗透进旧混凝土微裂缝形成"锚钉效应"，同时减少界面过渡区宽度至50μm以下（普通材料约100-150μm）。2022年京港澳高速湖北段维修中，采用该技术的修补段经200万次轴载试验后仍保持完好，而对照组已出现边缘剥落。

不同交通荷载下的配方调整策略

轻型车辆区域修补料水胶比可放宽至0.38，但重载道路必须控制在0.32以下。关键区别在于：当28天磨耗值＞2.0mm（滚轮法测试）时，需增加碳化硅骨料比例至30%。深圳盐田港集装箱堆场案例表明，采用硅灰+碳化硅复合体系后，修补层使用寿命从常规的9个月延长至26个月。特别注意：矿粉细度需达到450m²/kg以上才能有效填充微孔隙。

湿度敏感环境下的体积稳定性控制

沿海地区修补失败案例中，60%源于干湿循环导致的体积变化。通过引入钙矾石抑制剂（推荐掺量0.6%）和氧化镁膨胀剂（内掺4%），可将28天干缩率从0.15%降至0.06%。宁波跨海大桥维修工程实测数据证明，这种双控体系能使修补层在RH95%-45%交替环境下，表面平整度偏差保持在2mm/3m以内。施工时要特别注意：拌合后前2小时必须用塑料膜全程密封。

快速修补料在特殊场景下的应用创新

隧道仰拱修补需考虑材料抗渗性与早强性的平衡。实践表明，将硫铝酸盐水泥与普通硅酸盐水泥按3:7复配，再掺入0.01%聚丙烯酰胺减缩剂，既能实现4小时初凝，又能使56天氯离子扩散系数控制在1.5×10⁻¹²m²/s以下。秦岭终南山隧道2023年冬季抢修中，该配方在渗水压力0.3MPa条件下仍成功实现了立面施工，28天抗压强度达42.5MPa。
