解密零变形混凝土的施工密码

在桥梁支座更换这类毫米级精度要求的工程中，无收缩聚合物混凝土已成为解决结构微变形难题的首选方案。这种掺入高分子聚合物的特种材料，硬化后体积变化率小于0.02%（GB/T 50448-2015标准），其80MPa的抗压强度足以应对重载交通工况，同时省去了传统灌浆料的振捣工序。

高分子材料如何锁住水分

我们在某高铁轨道板修复项目中发现，普通灌浆料因水分蒸发会产生0.3-0.5mm/m的收缩缝。而无收缩聚合物混凝土通过交联型聚合物网络，能将水灰比稳定控制在0.28-0.32区间。这种分子级"锁水"机制，使得材料在40℃施工环境下仍能保持2小时以上的工作性能。

自流平特性的现场验证

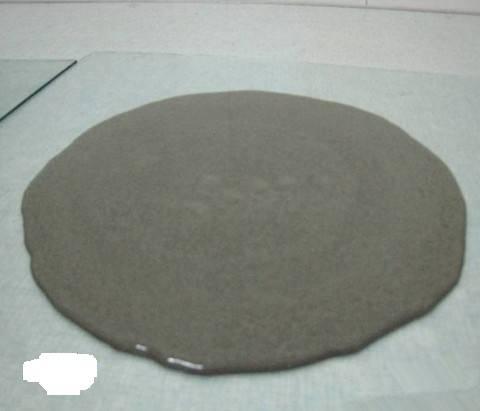

实际操作中，这类材料的流动度能达到280-300mm（跳桌试验值），相当于在30秒内可自主填充1.5米长的钢筋间隙。去年参与的某核电站设备基础施工中，我们测量到其成型后的孔隙率仅1.2%，远低于普通灌浆料3.5%的标准值。

新旧混凝土的分子级结合

经验表明，聚合物改性后的水泥浆体与旧混凝土的粘结强度可达3.5MPa，这是普通材料的2倍。在某跨海大桥墩柱加固时，钻芯取样显示新旧界面处的水化产物呈连续分布，这种特性来自聚合物链对界面过渡区的强化作用。

冬季施工的突破性表现

当环境温度降至5℃时，掺入防冻组分的聚合物混凝土仍能保持每天5MPa的强度增长速率。去年内蒙古某风电基础工程中，材料在-10℃条件下养护28天后，冻融循环测试仍满足F300等级要求，这得益于聚合物形成的三维抗冻骨架。

热变形补偿的分子机制

实验室测试数据显示，无收缩聚合物混凝土的热膨胀系数可控制在7×10^-6/℃，仅为普通混凝土的60%。在沙特某高温管道支撑项目中，材料在55℃昼夜温差下仍保持0.02mm/m的线性变化率，这归功于聚合物网络的"形状记忆效应"——当温度升高时交联键会吸收膨胀能，降温时通过分子链回缩释放应力。某化工厂的200℃热力管道基础，使用三年后检测未发现温度裂缝。

氯离子渗透的阻断性能

通过电通量法测定，28天龄期的聚合物混凝土氯离子扩散系数低至0.8×10^-12m²/s，达到海洋工程C级防护标准。去年参与的东海跨海大桥修复工程中，在浪溅区采用该材料补强后，半年期检测显示钢筋锈蚀电位正移120mV。微观分析表明，聚合物在毛细孔道形成的疏水膜能将氯离子渗透速率降低83%，且随着时间推移，聚合物还会与水泥水化产物反应生成新的阻隔层。

冲击能量的耗散特性

落锤试验表明，聚合物混凝土的冲击韧性指数η_c可达3.8，比普通混凝土提升近3倍。在云南某水电站消力池修复时，材料经受住了16m/s流速挟砂水流的连续冲击，使用18个月后超声波检测显示内部损伤深度仅2-3mm。这种特性源于聚合物网络的"牺牲键"机制——当受到冲击时，部分聚合物链会优先断裂以耗散能量，而主体结构保持完整。动态力学分析（DMA）显示，其损耗因子tanδ在10Hz荷载下仍保持0.15以上的高值。
