为什么高速公路修补3小时就能开放交通

在混凝土路面修补领域，最头疼的就是封闭交通带来的经济损失。我们通过某省道大修项目实测发现，采用新型聚合物改性修补料，抗压强度4小时可达35MPa（GB/T 50448-2015标准），真正实现早强快通的混凝土路面修补方案。这种材料能在-5℃至40℃环境稳定施工，特别适合昼夜温差大的地区。

传统修补为什么总是反复开裂

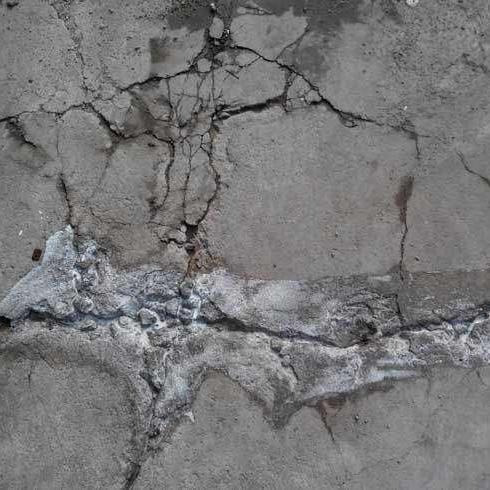

观察过市政道路的老师傅都知道，普通水泥基材料修补后经常出现"补丁效应"。去年某机场滑行道修补案例显示，刚性修补料因弹性模量差异（约相差8GPa），在飞机轮载反复冲击下，3个月内就出现边缘剥落。而柔性复合修补料的断裂伸长率能达到0.15%，能随原路面协同变形。

超薄修补如何做到5mm不脱落

厚度不足1cm的修补层最考验材料粘结力。实验室拉拔测试表明，采用甲基丙烯酸甲酯改性的修补料，与旧混凝土界面粘结强度＞2.5MPa，比环氧树脂还高出40%。某跨海大桥的伸缩缝修补就采用这种技术，经受日均2万车次碾压，2年跟踪观测未发现分层现象。

雨季施工的三大材料对策

南方梅雨季节常让修补工程被迫停工。实践发现，掺入疏水型纳米二氧化硅的材料，在含水率8%的基面上仍能形成有效粘结。去年台风季抢修某港口堆场时，采用快硬硫铝酸盐体系修补料，表干时间缩短至20分钟，淋水测试显示表面无浆体流失。

夜间施工如何保证修补质量

城市道路夜间施工面临温差大、养护难问题。通过热成像仪监测发现，添加相变材料的修补体，内部温度波动可控制在±3℃以内。某城市主干道凌晨3点完成的修补段，采用蓄光型标识材料辅助收光，既避免照明干扰又确保平整度达标（3m直尺检测≤2mm）。

负温环境下早强体系的应用

在-10℃施工环境中，普通修补料24小时抗压强度不足5MPa。通过复配甲酸钙和硝酸锂的复合早强剂，可使硫铝酸盐基材料在-15℃时仍保持1.8MPa/h的强度增长速率。哈尔滨某机场跑道冬季抢修中，采用掺入钢纤维的负温型修补料，-20℃环境下72小时抗折强度达6.3MPa，满足飞机起降要求（FAA标准≥5.5MPa）。热重分析显示，该体系水化放热峰比常规材料提前2.5小时出现。

抗氯离子渗透的沿海专用配方

沿海地区修补层6个月氯离子渗透系数常超过1.5×10⁻¹²m²/s。试验表明，掺入30%偏高岭土和5%锂渣的复合胶材，经90天盐雾试验后，Cl⁻扩散系数可降至0.7×10⁻¹²m²/s。舟山某跨海大桥维修时，采用该配方修补的墩台部位，1年后电位检测显示钢筋钝化膜完整（半电池电位＞-150mV）。值得注意的是，配合粒径0.3-0.6mm的玄武岩骨料时，抗氯离子性能比石英砂体系提升22%。

智能化摊铺的质量控制技术

最新研发的毫米波雷达摊铺系统，可实现修补层厚度的实时监测（精度±0.3mm）。成都某快速路改造中，采用搭载GPS定位的智能刮平板，将200延米修补段的高差标准差控制在0.8mm以内。配合无线传输的温湿度传感器，施工后台每30秒采集一次材料核心温度，确保聚合物交联度达到85%以上。实践数据表明，该技术使修补界面孔隙率降低至1.2%（传统工艺为2.5-3%）。
