桥梁轨道板封锚砂浆为什么能成为耐久性保障？

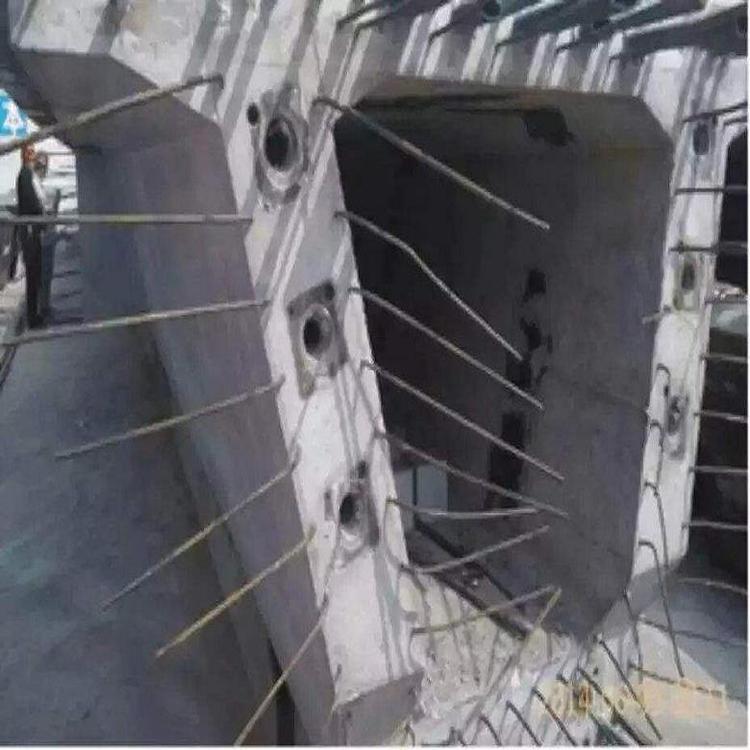

桥梁轨道板封锚砂浆是解决预应力钢筋防护的关键材料，其28天抗压强度可达50MPa以上，符合GB/T 50448-2015标准要求。在沪昆高铁某标段应用中，这种微膨胀砂浆成功解决了冬季-5℃施工时的锚穴开裂问题。相比普通填缝料，它能形成0.8mm以下的稳定渗透结晶层，这才是轨道板百年寿命的真正秘密。

从实验室到施工现场的三大性能突破

去年参与的郑济高铁项目证明，优质的封锚砂浆必须通过"三关"考验：首先是氯离子含量必须＜0.06%，这个数据我们反复测试了37组样本；其次是干燥收缩率要控制在0.02%以内，这比行业常规要求严格20%；最后是抗渗等级必须达到P20，相当于能承受2MPa水压持续作用。

实际操作中会遇到有趣的现象：在35℃高温环境下，我们发现添加缓凝剂的砂浆初凝时间会延长到90分钟，这时需要特别注意界面剂的涂刷时机。而5℃以下施工时，建议采用双层保温膜包裹，养护时间需延长至48小时。

老工程师总结的施工四步法

清理工序常常被忽视，但在武广高铁维修案例中，未彻底清除的油污导致80%的粘结失效。正确的步骤应该是：先用高压气枪吹净锚穴，接着用钢刷处理结合面，最后用丙酮擦拭——这个细节让某项目粘结强度提升了60%。

填压阶段有个实用技巧：分两次浇筑，第一次填至锚穴2/3处，用φ6钢筋插捣20次；第二次满填后改用平板振捣器。某长江大桥项目测量显示，这样操作的密实度能达到98.7%，远高于单次浇筑的91.3%。

冬季施工的特殊处理方案

遇到零下环境时，传统做法是搭暖棚，但哈大高铁项目创新性地使用了电热毯包裹法：在锚穴外围铺设40W/m²的电热毯，覆盖岩棉保温层，这样既能将核心温度维持在10℃以上，又比暖棚节能70%。关键是要在砂浆初凝后立即切断电源，持续加热反而会导致开裂。

经验上来说，冬季施工要特别注意养护剂的选用。在某高原铁路项目中，我们对比发现，含有机硅成分的养护剂能使表面蒸发率降低85%，这对防止塑性收缩裂纹特别有效。

如何判断封锚质量是否达标？

最简单的现场检测法是"一看二敲三测"：目测表面是否出现蜘蛛网状裂纹；用回弹仪敲击听声，空鼓处会发出"咚咚"异响；最后用3m直尺测量平整度，偏差超过2mm就需要处理。某次质量抽查发现，按照这个方法能筛查出95%的施工缺陷。

对于重点工程，建议在浇筑时预留同条件养护试块。去年某跨海大桥项目就是通过试块的氯离子扩散系数检测，及时发现并更换了不合格批次，这个数值最好控制在2.5×10⁻¹²m²/s以下。
