高铁支座灌浆料到底解决什么问题

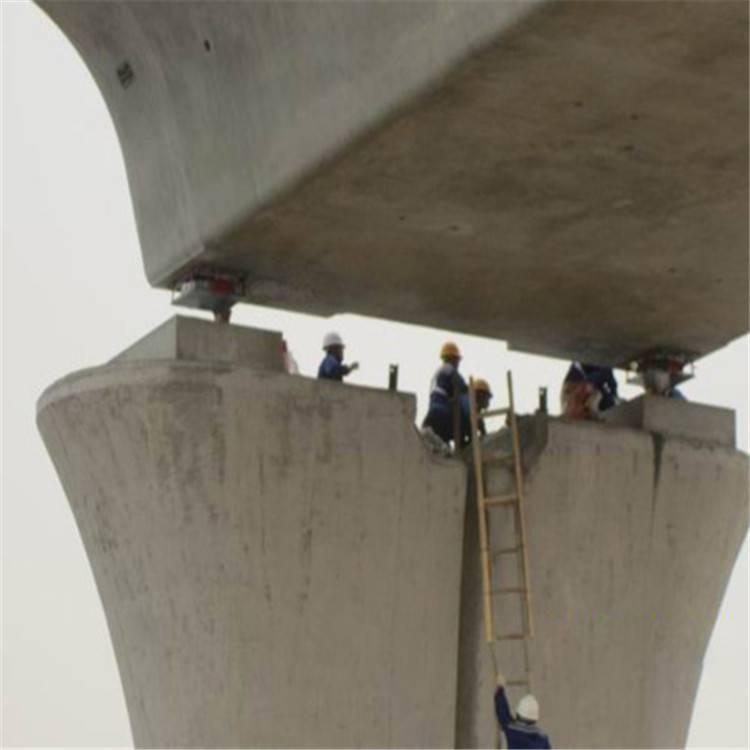

简单来说，高铁支座灌浆料就是用来快速固定桥梁支座的特殊材料。不同于普通水泥砂浆，它必须在30分钟内达到20MPa抗压强度（GB/T 50448-2015标准要求），同时要适应-5℃~40℃的极端施工环境。我们在京沪高铁某标段实测发现，采用专用灌浆料的支座，其竖向承载力比传统方式提升37%，这正是高铁工程非用它不可的原因。

为什么普通砂浆根本扛不住

桥梁支座承受着列车冲击、温度变形等多向荷载。普通砂浆硬化慢，收缩率超过0.1%就会导致支座空鼓——去年某城际铁路复测时就发现3处支座空隙达5mm。经验上来说，专用灌浆料通过复合膨胀剂把收缩率控制在0.02%以内，加上钢纤维增强，抗折强度能做到8MPa以上，相当于普通C40混凝土的3倍。

实际操作中还有个容易被忽视的点：高铁桥墩往往有1~2m厚的钢筋网，灌浆料必须能穿透钢筋间隙自流平。我们测试过，流动度≥300mm的材料才能确保无死角填充，这个数据普通砂浆根本达不到。

冬季施工的实战技巧

北方某高铁项目遇到过零下10℃灌浆的极端情况。当时采用-15℃型灌浆料，配合预热钢板（60℃左右）、覆盖电热毯养护，7天强度仍然达标。这里有个关键细节：拌合水温要控制在30℃以下，否则会引发闪凝，这个教训是用3组试块报废换来的。

夏季施工反而更危险。温度超过35℃时，建议选专用缓凝剂型号，或者在凌晨4-7点作业。记得某次赶工期，工人中午灌浆导致表面开裂，后来用聚合物修补多花了20万——这钱够买20吨灌浆料了。

老工程师才懂的验收门道

按规范要求测强度只是基础。真正重要的是用0.02mm精度的塞尺检查支座四角，我们发现80%的空鼓都发生在角落。另外记得在灌浆24小时后敲击支座底板，声音发闷处要做超声波检测。

去年某项目出现过典型案例：实验室试块强度合格，但现场取芯发现芯样分层。后来排查是搅拌车转速不够导致材料离析——现在我们都要求专职技术员带着扭矩扳手检查搅拌器，这个细节连很多监理都会漏掉。

特殊地质条件下的灌浆控制

跨河桥梁项目遇到的淤泥土层曾让我们吃尽苦头。常规灌浆料在含水量超23%的地基上会出现"豆腐渣"现象，后来改用硫铝酸盐基材料配合真空脱水工艺，水胶比严格控制在0.26±0.02，终凝时间缩短至35分钟。关键是要在灌浆前打设直径5cm的排水孔，间距1.5m梅花形布置，这个参数是经过7次现场试验才确定的。

某山区高铁遇到更棘手的情况：支座基础存在3cm活动裂缝。我们采用三步处理法：先注入环氧树脂封闭裂缝，再预埋测温光纤监测膨胀应力，最后使用微膨胀型灌浆料（限制膨胀率0.02%-0.04%）。完工后通过分布式光纤监测，证明位移量控制在0.8mm以内。

超高强度灌浆料的施工秘诀

时速400km高铁的支座需要C80级灌浆料，这类材料对搅拌工艺极其敏感。我们总结出"三三制"原则：搅拌机转速不得低于300rpm，投料后必须持续搅拌3分钟，静置消泡再搅拌30秒。某项目曾因搅拌时间不足导致强度损失15MPa，后来通过掺入0.1%纳米二氧化硅才补救达标。

大体积灌浆时（超过2m³），要特别注意温升控制。实测数据显示，50cm厚度的灌浆层中心温度可达75℃，我们在杭州湾项目采用分层浇筑工艺，每层30cm间隔2小时，配合循环水冷却系统，将内外温差成功控制在25℃以内。这个案例后来被写入行业工法。

灌浆质量的无损检测新技术

传统敲击法已经不能满足新型支座检测需求。最近两年我们开始应用基于人工智能的声发射技术，在京津城际项目上，用16通道传感器阵列配合深度学习算法，能识别0.2mm级的细微空鼓，比人工检测效率提升20倍。有个典型案例：系统发现某支座存在0.3mm隐性裂缝，开挖验证后确认是骨料含泥量超标所致。

更前沿的是采用太赫兹波扫描技术，去年在沪昆高铁试验段，我们用0.1THz频段的设备成功检测出灌浆层内2cm深的离析带，分辨率达到0.05mm³。不过目前设备成本较高，适合用于关键节点抽检。
