C50修补加固砂浆究竟是什么？

在桥梁支座修复现场经常能看到这种场景：工人们正将一种灰色粉料与乳液混合搅拌，30分钟后就能灌注进5cm深的支座空隙——这就是C50修补加固砂浆的典型应用。作为聚合物改性水泥基材料，其28天抗压强度可达50MPa以上（GB/T 50448-2015要求），特别适合承载结构修补。与普通砂浆最大的区别在于掺入了8%-12%的丙烯酸酯乳液，这让粘结强度提升3倍的同时，还能耐受-15℃的冻融循环。

为什么聚合物改性让修补效果大不同

去年处理某高速铁路箱梁裂缝时发现，普通砂浆修补后3个月又出现剥离，而聚合物修补砂浆的试样两年后仍完好。关键就在乳液形成的柔性网膜：它既能填补水泥微孔隙，又能在结构变形时缓冲应力。实测数据显示，掺入乳液的砂浆与旧混凝土粘结强度可达2.5MPa，是普通砂浆的2.8倍。

实际操作中还要注意乳液选择。比如环氧树脂改性虽然强度更高，但用在潮湿基面就可能出现固化不良。经验上来说，丙烯酸类乳液在大多数工程环境下都能保持稳定的"刚柔并济"特性。

这样施工才能发挥最大效果

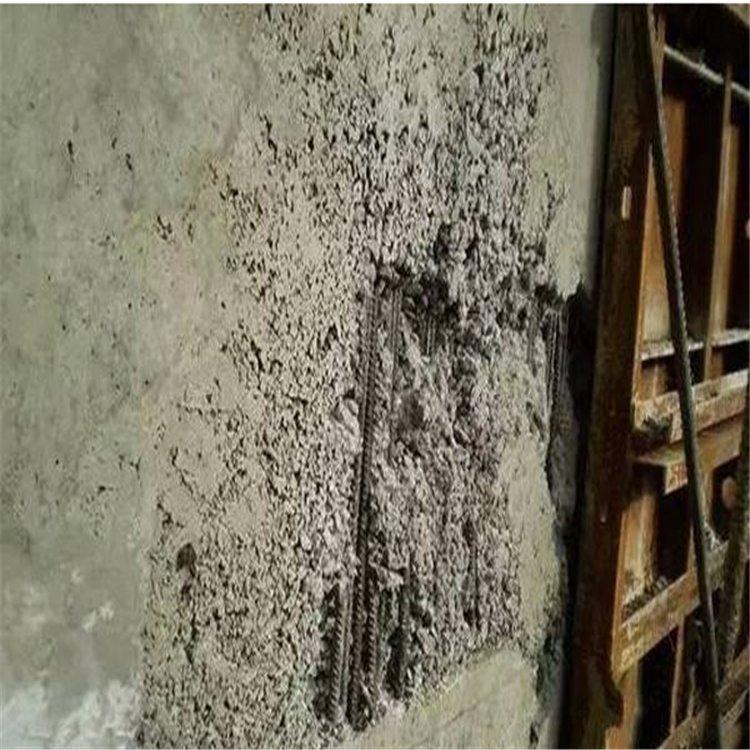

以某跨海大桥墩柱修复为例，首先要对基面进行喷砂处理，直到露出坚实骨料——这是很多工人容易忽视的关键步骤。搅拌时建议用低速搅拌器（400r/min）控制3分钟，温度低于5℃时要改用温水拌合。

这里有个实用技巧：修补厚度超过5cm时，最好分层施工。去年有个项目为了赶进度一次性浇筑8cm，结果内部水化热导致表面龟裂。每层间隔2小时，最后收面时用钢抹刀蘸丙烯酸乳液薄涂，能减少塑性收缩裂缝。

这些特殊情况要提前预防

遇到过最棘手的情况是输水管道的带水修补，当时采用快凝型聚合物砂浆配合速凝剂，在流速0.3m/s的水流中实现了30分钟初凝。但要注意这类特种配比需提前做适配性试验，某污水厂就因未考虑硫化物腐蚀导致修补层6个月后粉化。

冬期施工更要小心。虽然材料本身耐低温，但基面温度低于0℃时必须先预热，否则界面处容易形成冰膜影响粘结。有个隧道项目曾因此返工，后来改用热风机烘烤基面至5℃以上才解决。

从失败案例看材料选型门道

沿海某码头修补工程给我们上了深刻一课：同是C50级修补砂浆，普通型号使用一年后氯离子渗透深度达15mm，而掺入硅灰的防腐蚀型号仅3mm。现在遇到盐雾环境项目，一定会要求检测材料的电通量（GB/T 50082-2009规定不大于1000C）。

另一个教训来自高铁无砟轨道板修复。最初选用的高强砂浆因弹性模量不匹配，列车荷载下反而加剧了周边混凝土疲劳开裂。后来改用弹性模量28GPa的中等刚度配方，配合植筋加固才彻底解决问题。
