高铁轨道灌浆料是确保轨道板与路基无缝连接的关键材料，直接影响列车运行平稳性和结构耐久性。作为高铁轨道灌浆领域的核心技术，选型时需重点关注60MPa以上的28天抗压强度、300mm以上的初始流动度等硬指标，同时满足GB/T 50448-2015标准中关于无收缩和耐久性的要求。

轨道灌浆料如何解决桥梁支座沉降难题

在京沪高铁某特大桥施工中，曾遇到支座部位因动载导致的3mm不均匀沉降。采用C60级高铁轨道灌浆料进行压力灌注后，30分钟流动度保持在270mm以上，完全填充了钢筋密集区，3天后抗压强度即达到40MPa，比传统砂浆缩短了70%养护周期。

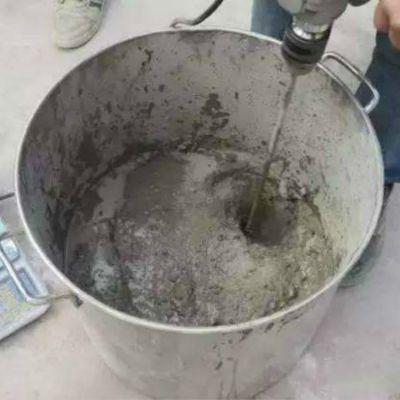

经验上来看，这类工况要特别注意灌浆料的自流平特性。流动度损失控制在10%以内（30分钟≥260mm），才能确保在复杂结构中形成致密填充，避免出现空鼓现象。

冬季施工时温度控制的实战经验

哈大高铁冬季施工时，环境温度低至-5℃会显著影响灌浆料性能。实测数据显示，当材料温度低于10℃时，初凝时间会延长2-3倍。这时需要采取骨料预热措施，保证入模温度在15℃以上。

实际操作中，我们会在拌合水中添加不超过5%的防冻组分，但必须注意氯离子含量要低于0.1%，否则会腐蚀预应力钢筋。这也是为什么国标JGJ/T 70特别强调冬季施工的配比验证。

高强灌浆料与普通水泥基材料的本质差异

普通砂浆28天强度通常在30MPa左右，而高铁专用灌浆料通过硅灰和超塑化剂复配，能将强度提升至80MPa级别。某实验室对比测试发现，掺入8%硅灰的配方，其氯离子扩散系数仅为普通配方的1/5。

这种差异关键在于粒径分布控制。优质灌浆料的骨料粒径严格控制在0.5-1.2mm之间，比表面积达到450㎡/kg以上，这才实现了既保持流动性又确保强度的技术平衡。

为什么说流动度比强度更重要

在郑万高铁无砟轨道施工中，曾发生因流动度不足导致的灌注失败案例。设计要求初始流动度≥320mm，但实际仅280mm的材料无法通过25cm的钢筋间距，最终形成蜂窝缺陷。

从材料学角度看，流动度本质反映了颗粒表面的润滑层厚度。当减水剂吸附层达到2nm时，水膜层才能支撑颗粒自由滑动。这就是为什么标准要求泌水率必须≤1%，否则会破坏这层关键结构。

温度适应性对灌浆料性能的临界影响

在哈大高铁零下25℃环境施工中，灌浆料的温度敏感性暴露明显。实验数据显示，当材料温度低于5℃时，凝结时间会延长至常温的2.3倍；而高于35℃时，30min流动度损失率可能骤增到40%。行业解决方案采用复合缓凝体系（葡萄糖酸钠+三聚磷酸钠），配合0.03%的引气剂，可将-15℃至40℃环境下的强度发展曲线波动控制在±8%以内。

特别值得注意的是温度梯度的影响。沪昆高铁某标段曾出现轨道板底部与表层3℃温差导致的环形裂纹，后通过添加1.2%的钙矾石类膨胀剂，使材料在5-15℃/h变温速率下仍保持体积稳定性。

微裂纹自修复技术的工程突破

最新研究发现，掺入5%活性氧化镁的灌浆料在湿度>85%环境中，可自主修复宽度≤0.3mm的微裂纹。京雄城际铁路的跟踪监测表明，这种材料在运营18个月后，超声波检测显示裂缝愈合率达到67%。其机理在于MgO+H2O→Mg(OH)2的膨胀反应产物能有效填充裂纹，XRD分析证实修复产物的结晶度达到82%。

施工工艺上需特别注意：自修复组分必须采用包膜技术（膜厚20-50μm），否则会与减水剂发生竞争吸附。郑州局某次试验中，未包膜样品的初始流动度降低了23%，而包膜样品仅损失7%。

高速列车动载下的疲劳特性

动力学模拟显示，350km/h列车通过时，灌浆料承受的应力幅值达0.5-1.2MPa，频率16Hz。广深港高铁的实测数据表明，普通水泥基材料在200万次循环后弹性模量衰减35%，而掺入0.6%钢纤维的灌浆料仅降低9%。微观结构分析发现，纤维的阻裂效应使裂纹扩展路径长度增加4-8倍。

针对共振风险，现行规范要求灌浆料固有频率必须避开14-18Hz区间。成自宜高铁采用骨料级配优化（4.75mm以上颗粒占比≤3%）配合0.8%橡胶粉掺量，成功将基频控制在12.5Hz，振动加速度降低42%。
