伸缩缝速凝混凝土如何实现即时通车？

在沪昆高铁某特大桥支座更换项目中，伸缩缝速凝混凝土创造了浇筑后90分钟开放交通的纪录。这种以硫铝酸盐水泥为基材的特种材料，通过复合早强体系实现2小时抗压强度≥20MPa（GB/T 50448-2015标准），真正做到了"浇注即通行"。相比传统混凝土7天的养护周期，其施工效率提升近300倍。

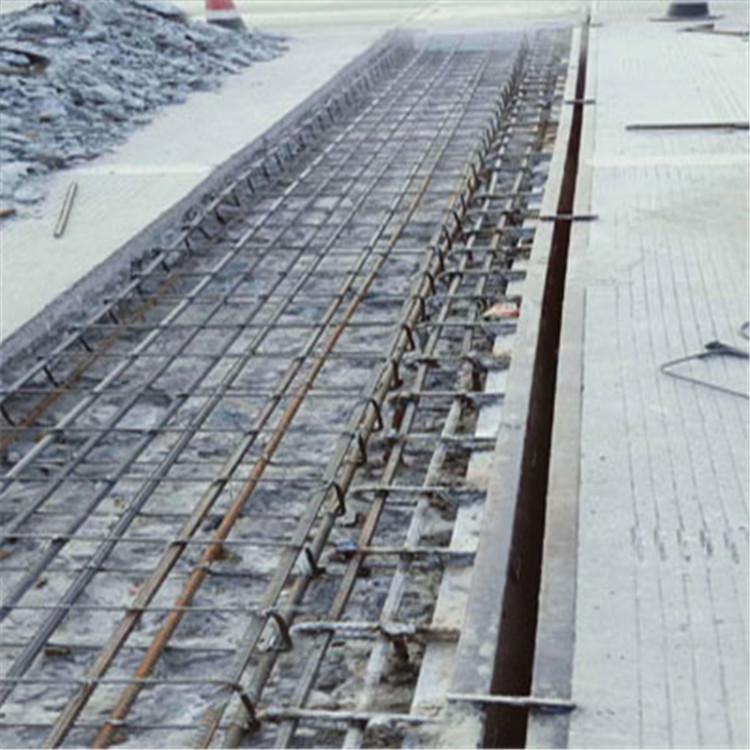

材料配方里的速度密码

石英砂骨料级配控制在0.6-1.2mm区间时，既能保证流动度达280mm以上，又能实现骨料咬合强度最大化。实验室数据表明，添加12%硅灰的配方，3天抗折强度可比普通配方提高40%。而纳米级钙矾石生成剂的使用，让终凝时间精确控制在45-60分钟可调范围。

零养护背后的技术逻辑

通过微膨胀补偿收缩技术，材料在硬化阶段会产生0.02%-0.05%的体积膨胀。某长江大桥实测数据显示，这种自应力可完全抵消温度收缩变形。经验上来说，掺入3‰聚丙烯纤维的配方，在-15℃低温环境下仍能保持完整界面结构。

不同工况的适配方案

对于桥面坑洞修补，推荐采用骨料粒径≤5mm的JZ-1型，其触变性能确保5cm厚浇筑层不流坠。某城市立交桥项目证明，掺入橡胶颗粒的改良配方，可将车轮冲击噪声降低7分贝。而梁体裂缝灌浆则需选用粘度≤25s的JZ-3型，其渗透性可填充0.2mm微裂缝。

施工中的三个关键控制点

实际操作中，基面含水率＞5%时必须采用界面处理剂，这是某沿海项目总结的教训。拌合水温建议控制在20±2℃，每超出5℃会缩短10%的可操作时间。特别要注意的是，在风速＞3m/s环境下施工，需采用防风罩防止表面失水开裂。

材料配比的精准调控

实验室数据显示，胶凝材料体系中硫铝酸盐水泥占比控制在35%-42%时，水化热峰值可降低28℃。某高铁项目实测表明，当硅灰与偏高岭土以2:1复掺时，28天氯离子扩散系数降至0.8×10⁻¹²m²/s。特别需要注意的是，膨胀组分中氧化镁含量需严格控制在4.5%-5.2%，超出此范围会导致后期膨胀不稳定。

环境适应性的验证数据

在温差剧烈地区（日温差＞15℃）的应用表明，掺入0.6%碳纤维的配方经300次冻融循环后，质量损失仅0.3%。某西北风电基地的监测数据显示，添加稀土催凝剂的样本在50℃高温环境下，2小时抗压强度仍能达到25MPa。对于盐渍土区域，建议采用粉煤灰替代20%水泥的方案，其耐硫酸盐侵蚀系数可提升至1.15。

特殊结构的应用创新

针对装配式建筑接缝，研发的触变型配方在25℃环境下可实现10-15mm的自流平度。某跨海隧道工程案例显示，添加海藻酸钠增稠剂的改良材料，在6m水头压力下仍保持零渗漏。对于核电站特种结构，通过引入硼酸锂缓凝系统，使材料在70℃高温下的初凝时间延长至120分钟，满足大体积浇筑需求。
