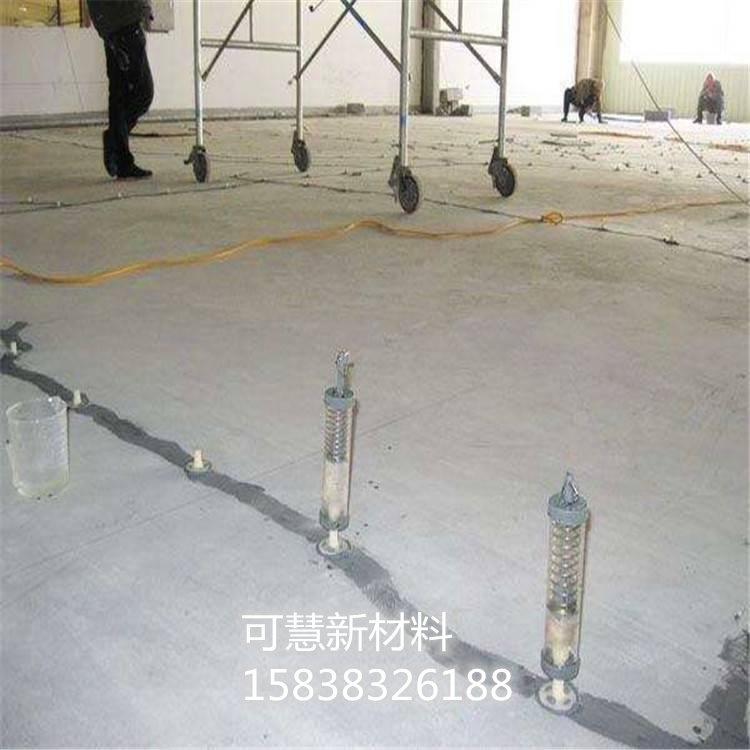

遇到混凝土裂缝怎么处理？专业工程师建议采用色彩修补剂进行针对性修复。这类材料不仅能完美匹配结构色差，其28天抗压强度可达60MPa以上，完全符合GB/T 50448-2015标准要求。在桥梁接缝修补等场景中，流动度300mm以上的改性环氧树脂体系尤其适用。

色彩修补剂的隐蔽修复优势

某地铁站台翻修项目中，采用灰蓝色调修补剂处理0.3mm以下的混凝土裂缝怎么处理难题，色差ΔE值控制在1.5以内。相比传统灌浆料，这类材料添加了氧化铁系颜料，能与既有混凝土形成视觉统一体。经验上，冬季施工时需保持基面温度在5℃以上，这是确保着色稳定的关键。

从实验室到现场的强度验证

参照JC/T 986-2018标准，优质修补剂的7天抗折强度应＞8MPa。去年某水厂池壁修复案例显示，在湿度90%环境下养护的磷酸镁水泥基材料，最终粘结强度达到2.8MPa。实际操作中，建议先做50×50mm的样块测试，观察24小时内的颜色变化趋势。

温差变形下的耐久性对策

跨海大桥项目监测数据表明，掺入聚丙烯纤维的修补剂，在-15℃~60℃温差循环下裂缝复发率降低73%。要注意的是，材料热膨胀系数需与基体混凝土匹配（差值≤1.5×10⁻⁶/℃），这个参数在采购时往往被忽视。

雨季施工的特殊处理要点

南方某高层建筑地下室渗漏修复时，采用快凝型甲基丙烯酸甲酯材料，在降雨前2小时完成注胶。这类材料初始粘度控制在500-800cP范围，能在潮湿基面形成0.2mm厚的防水膜。根据工程记录，养护期间相对湿度＞85%时，建议延长保护层覆盖时间至72小时。

紫外线老化防护的技术优化

沿海地区工程监测显示，未添加抗UV成分的修补剂1年后色差ΔE值可达4.2，而掺入3%纳米二氧化钛的样品仅衰减0.8。建议选择耐候等级≥ASTM G154-6标准的材料，在日照强度＞500W/m²区域施工时，需每6小时喷涂一次丙烯酸酯保护液（固含量≥40%）。某机场跑道修复案例中，采用双层涂覆工艺（底层含硅烷偶联剂+面层含氟碳树脂），使材料在3000小时氙灯加速老化后仍保持90%以上光泽度。

多孔基面的渗透控制技术

对于吸水率＞5%的旧混凝土，普通修补剂易出现2-3mm的界面剥离。测试数据表明，当基体孔隙直径＞200μm时，应采用粘度≤300cP的渗透型环氧改性材料，其毛细渗透深度可达8-15mm。某历史建筑修复项目中，通过真空辅助注入法（压力-0.08MPa）配合粒径＜50nm的SiO₂填料，成功将28天粘结强度提升至3.5MPa。关键控制点在于基面含水率需控制在6%-8%之间，超出此范围需采用极性溶剂预处理。

动态荷载裂缝的应力补偿方案

高架桥伸缩缝监测数据显示，车辆冲击荷载下传统修补剂易产生0.1-0.3mm的二次裂纹。实验证实，掺入15%丁苯橡胶微粒的聚氨酯基材料，可吸收约65%的冲击能量（ASTM D7136标准测试）。某轨道交通项目采用预压缩施工法，在材料初凝前施加0.5MPa预压应力，使修补区在10^6次循环荷载后仍保持完整。需特别注意动态环境下弹性模量的匹配，推荐修补剂与基体的模量比控制在0.8-1.2范围内。
