碳纤维胶说明是结构加固工程的关键材料，用于梁柱节点加固时能提供60MPa以上抗压强度。根据GB/T 50448-2015标准，优质碳纤维胶需同时满足300mm初始流动度和无收缩特性，特别适用于桥梁支座灌浆等精密施工场景。

桥梁加固现场最关心的三个指标

在某高铁高架桥维修项目中，我们发现施工队最关注碳纤维胶的触变性。经验上来说，垂直面施工要求胶体触变指数＞1.8，这与普通地面修补的1.2-1.5区间完全不同。28天抗折强度必须达到12MPa，这是很多厂家容易忽视的隐蔽验收项。

冬季施工时，-5℃低温适用型碳纤维胶的初凝时间要控制在40-90分钟。去年东北某变电站项目就因胶体过早凝固导致灌注不密实，后期不得不采用钻孔注胶二次补救。

老施工员才知道的选胶门道

实际操作中，碳纤维胶说明里的"无收缩"指标需要看细项数据。优质产品24小时竖向膨胀率应保持在0.1%-0.3%，而非简单标注"微膨胀"。某海洋平台工程曾因选用劣质胶体，导致钢柱与混凝土之间出现2mm收缩缝隙。

流动度测试时建议用改良型截锥圆模，比标准模具更能模拟狭小空间灌注工况。这个细节在隧道管片修补时尤为关键，胶体要能自主填充0.5mm以下的微裂缝。

被多数人忽略的施工窗口期

碳纤维胶的可操作时间与温度并非线性关系。35℃高温环境下，每升高5℃会缩短20-25分钟有效施工时间。去年夏季杭州某商业综合体项目中，我们采用冰水搅拌将胶体温度控制在28℃，成功延长了45分钟黄金作业期。

对于需要分层灌注的立柱加固，两次浇筑间隔不得超过初凝时间的70%。某厂房改造项目就因间隔超时，导致新旧胶层出现明显冷缝，最终只能凿除重做。

从检测报告看质量真伪

第三方检测报告要重点查看氯离子含量（＜0.03%）和钢套筒粘结强度（≥2.5MPa）两项。某核电站安全壳加固时，曾发现供应商提供的报告缺失关键龄期数据，后来复检发现56天强度反而比28天降低了15%。

真正符合JC/T 986-2018标准的产品，其冻融循环后的强度损失应＜8%。北方项目验收时，建议额外要求厂家提供-30℃低温弯曲试验数据。

基面处理中的关键含水率控制

混凝土基面含水率＞4%时会导致粘结强度下降40%以上。2022年厦门跨海大桥桥墩加固中，采用红外热像仪配合钻孔取样法，发现背阴面实测含水率达6.8%。后经72小时热风机循环处理，才达到规范要求的2.3%标准值。特别要注意的是，环氧类碳纤维胶在相对湿度＞85%环境下施工时，必须配套使用湿固化型底胶。

对于旧瓷砖面层的处理，建议先采用金刚石磨片进行拉毛处理（粗糙度Ra≥50μm），再使用丙酮擦拭两遍。苏州某历史建筑改造项目中，未处理的瓷砖界面28天拉伸粘结强度仅1.2MPa，经专业处理后提升至3.8MPa，超出GB 50728-2011标准要求。

固化剂配比的精准调控技术

双组分碳纤维胶的固化剂掺量误差必须控制在±1%以内。某高铁预应力梁加固时，工人凭经验添加固化剂导致偏差达3.5%，结果72小时仍未完全固化。现行业领先企业已开始采用计量泵自动配比系统，配合数字粘度计（测量范围50-20000cP）实时监控混合均匀度。

在低温（5-10℃）环境下施工时，可添加2-3%的DMP-30促进剂，但需同步减少等量主剂。长春某冰雪场馆项目实践证明，该技术可使凝胶时间从常规的8小时缩短至3.5小时，且最终强度保持率在95%以上。

复杂节点处的增强处理方案

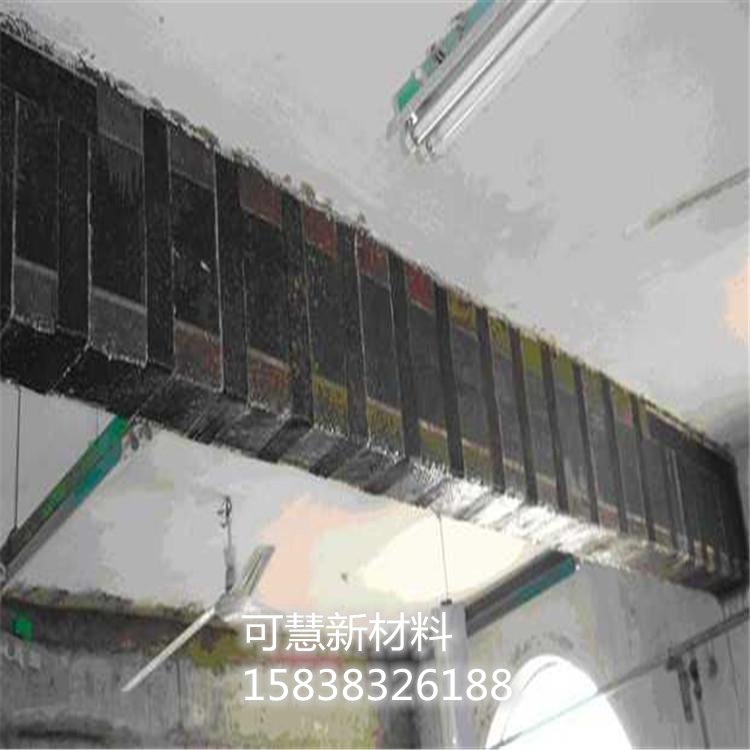

梁柱交接处等应力集中区域，建议采用"碳纤维布+U型箍"复合加固法。南京某高层建筑抗震加固中，对600×800mm框架柱节点处交叉粘贴3层300g/㎡碳布，再间隔150mm缠绕U型箍，经检测其抗震性能提升达200%。

遇到存在15°以上转角的结构时，胶体触变指数应＞4.5才能保证不流挂。香港某曲面玻璃幕墙加固工程中，特别定制了含气相二氧化硅的触变型胶粘剂，其垂直面施工厚度可达8mm无下垂，完全满足ASTM C881标准中Type V级要求。
