2025年混凝土灌浆料价格与C40强度标准解析

施工现场常用的混凝土灌浆料每吨价格在800-2500元区间浮动，具体取决于强度等级和功能要求。以C40标准为例，其28天抗压强度必须达到40MPa以上，符合GB/T 50448-2015规定的流动度、膨胀率等指标。特殊工况如低温或早强需求会显著影响材料成本。

C40灌浆料的性能门槛怎么判定

在去年某高铁支座灌浆项目中，实测C40级材料初始流动度需≥300mm，2小时保留值要控制在260mm以上。经验上来说，冬季施工还得关注-5℃环境下的24小时抗压强度，这个值至少要达到6MPa才能满足拆模要求。实验室数据表明，优质灌浆料的竖向膨胀率应在0.02%-0.1%之间。

不同工程场景的材料成本差异

同样是C40标准，桥梁伸缩缝修复用的灌浆料比设备基础灌浆贵15%左右。这是因为前者需要掺入钢纤维提升抗冲击性，而石化厂房用的耐高温型则要添加铝酸盐组分，每吨成本会突破3000元。实际操作中，地下室抗浮锚杆用的早强型材料，其3天强度就要达到30MPa。

采购前必须确认的5项技术参数

除了常规的抗压强度，建议重点核查氯离子含量（应＜0.06%）、泌水率（0%为佳）等隐蔽指标。某海洋工程曾因忽略碱骨料反应要求，导致灌浆层半年后出现网状裂纹。对于预应力管道压浆，流动度30min损失率超过10%就直接影响密实度。

为什么说单纯比价容易踩坑

市场上标称C40的产品，有些通过超量使用膨胀剂来降低成本，但这类材料后期强度倒缩明显。去年某电厂检修时就发现，低价灌浆料90天强度反而比28天降低了12%，远低于GB标准要求的耐久性指标。真正可靠的供应商会提供完整的56天、90天强度增长曲线。

温度环境对材料性能的关键影响

冬季施工时，5℃以下环境必须采用防冻型灌浆料，其冰点需降至-15℃且含气量控制在4%-6%。某高铁项目监测数据显示，-5℃时普通灌浆料的终凝时间延长至28小时，而掺加硝酸钙的低温型仅需14小时。高温季节则要注意材料入模温度不超过35℃，否则会引发假凝现象，某数据中心项目曾因此导致流动度骤降40%。

特殊添加剂的技术经济平衡

在核电站等严苛环境，通常需添加5%-8%的硅灰提升致密性，但会使材料成本增加20%-25%。某三代核电项目测试表明，掺加0.3%聚羧酸减水剂可保持180mm流动度的同时，将水胶比降至0.26。而地铁隧道用的阻燃型灌浆料，则需复合添加氢氧化铝和硼酸锌，氧指数要求≥30%。

现场施工的质量控制要点

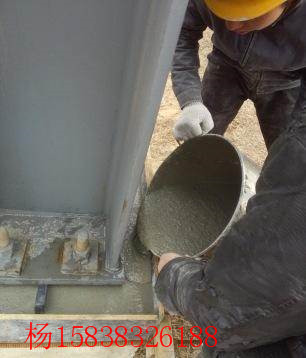

采用高位漏斗法灌注时，自由下落高度应≤1.5m，某超高层核心筒施工中，3m落差导致骨料分离的案例使28天强度离散系数达18%。对于大体积灌浆，建议分层厚度控制在50cm以内，并埋设热电偶监控温差。某海上风电基础监测记录显示，中心温度峰值出现在浇筑后38小时，内外温差达42℃时出现了0.15mm的表面裂纹。
