80MPa灌浆料与混凝土强度换算的实战解读

混凝土灌浆料强度80MPa相当于C60-C65混凝土等级，这个换算关系在高铁支座灌浆等关键工程中尤为重要。实际施工时，灌浆料28天强度通常比同等级混凝土高出15%-20%，因其采用硅灰和超塑化剂等精密配比。

桥梁工程中的强度换算实例分析

在某长江大桥的支座灌浆项目中，设计要求采用80MPa灌浆料替代传统C60混凝土。通过对比GB/T 50448-2015标准与JGJ 55-2011混凝土规范，发现灌浆料在流动性和早期强度方面优势明显。实测数据显示，同条件下灌浆料3天强度可达50MPa，而混凝土仅达35MPa左右。

高强灌浆料的特殊配比原理

80MPa级灌浆料通常采用52.5级水泥+30%硅灰的复合胶材体系，水胶比控制在0.22-0.26之间。这与常规C60混凝土（水胶比0.30-0.35）存在本质区别。经验上来说，每立方米灌浆料中需掺入8-12kg聚羧酸减水剂才能保证300mm以上的初始流动度。

冬季施工时的强度发展曲线

在5℃低温环境下，普通C60混凝土28天强度可能衰减至设计值的80%，而掺防冻剂的灌浆料仍可保持90%以上强度。某北方风电基础项目记录显示，80MPa灌浆料在-5℃养护时，采用蒸汽养护48小时后，7天强度即可达到60MPa。

质量验收时的强度检测要点

根据GB/T 50448-2015要求，80MPa灌浆料应制作40×40×160mm试件检测。实际操作中，建议每50吨材料至少留置3组试件，且试模必须采用钢制标准模。曾有个别项目因使用塑料试模导致强度检测值虚高15%，最终引发质量争议。

微观结构对强度形成的影响机制

80MPa灌浆料的高强度源于其致密的微观结构。扫描电镜分析显示，硅灰的火山灰反应可生成粒径50-100nm的C-S-H凝胶，有效填充10-100μm级毛细孔隙。某高铁桥梁加固项目中，对比试件X射线衍射图谱表明：掺30%硅灰的试件28天时Ca(OH)₂衍射峰强度降低62%，而低热水泥水化产物增加41%。这种二次水化反应使80MPa灌浆料的孔隙率比C60混凝土低3-5个百分点。

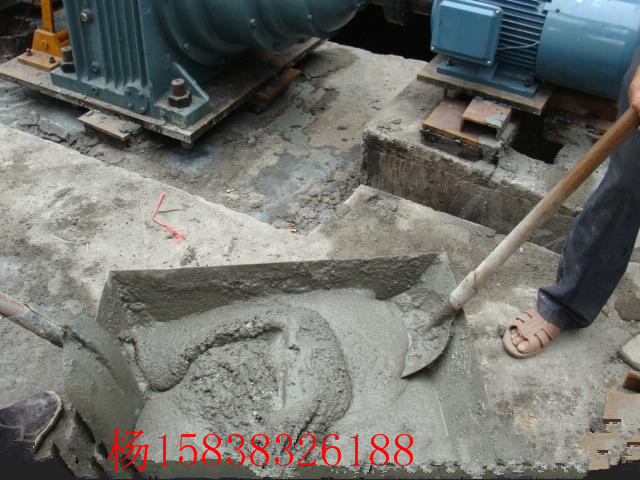

不同基材界面的粘结强度对比

在钢结构柱脚灌浆中，80MPa灌浆料与Q345钢板的粘结强度可达8-12MPa，远超C60混凝土的3-5MPa。某造船厂干船坞项目测试数据显示：采用喷砂处理的钢板基面，灌浆料28天拉拔强度达到11.2MPa，且破坏面100%发生在灌浆料本体而非界面层。值得注意的是，当基材为旧混凝土时，需先涂刷界面剂（粘结强度≥2.0MPa），否则界面强度可能骤降至设计值的60%。

大体积灌浆的温度控制关键点

对于厚度超过1m的灌浆体，80MPa灌浆料的内外温差需控制在25℃以内。某核电站安全壳修复工程监测记录显示：在环境温度32℃条件下，3m³灌浆体中心最高温度达78℃，采用循环水冷却管后成功将温差降至18℃。建议大体积施工时每立方米掺加0.8-1.2kg氧化镁膨胀剂，可补偿30-50%的温度收缩。实测数据证明，该措施能使28天抗压强度离散系数从9.3%降低至5.1%。
