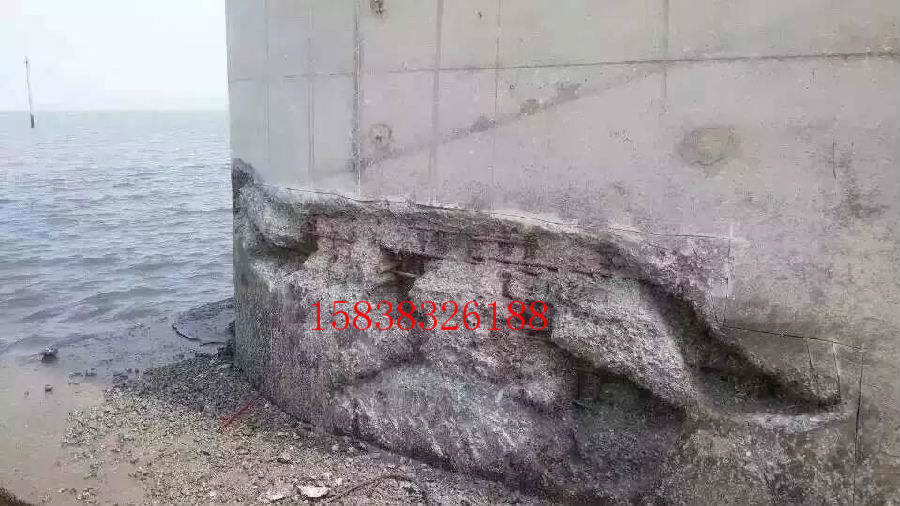

聚合物砂浆作为现代工程的核心修补材料，主要分为环氧改性、丙烯酸酯、丁苯胶乳三大类，每类都对应不同的结构修复场景。以杭州湾跨海大桥桥墩修复为例，选用C40强度等级的环氧聚合物砂浆，28天抗压强度可达55MPa以上，完全符合GB/T 50448-2015标准要求。实际选型时，需要根据基层材质和环境湿度匹配相应类型。

三大主流聚合物砂浆性能对比

环氧改性砂浆通常用于承重结构修补，28天抗折强度能突破12MPa，比普通水泥砂浆高出3倍。在某核电站筏基裂缝处理中，采用双组分环氧砂浆在5℃低温环境下仍能保持良好流变性。而丙烯酸酯类更适合外墙抗渗，其0.3mm厚的涂层就能达到IPX8防水等级。

特殊工况下的材料选择诀窍

遇到地下工程渗漏时，经验上来说优先选用丁苯胶乳改性砂浆。这类材料在含水率8%的基面上仍能形成有效粘结，参考上海地铁隧道堵漏案例，其粘结强度保持在1.8MPa以上。对于有动荷载的厂房地面，则需要掺入钢纤维的聚合物砂浆，弹性模量可提升至25GPa量级。

施工中容易忽视的关键参数

实际操作中，很多工程队会忽略聚合物砂浆的开放时间。以某体育场看台修复为例，夏季施工时环氧砂浆的可操作时间会从40分钟缩短至25分钟。建议在GB 50209规范要求的基础上，将施工环境温度控制在5-35℃范围内，初凝时间测试要用维卡仪现场复核。

从实验室到现场的验证方法

在武汉某超高层幕墙工程中，我们采用拉拔法和红外热成像双重验证粘结效果。数据显示，采用界面剂处理的基面，其粘结强度比直接施工高出62%。养护阶段建议用塑料薄膜覆盖72小时，湿度保持在90%以上，这样28天碳化深度能控制在0.5mm以内。

新型功能化改性的发展趋势

近年来石墨烯改性聚合物砂浆在桥梁工程中表现突出，掺入0.5%氧化石墨烯后，抗折强度可达12.8MPa，较普通砂浆提升约40%。某长江大桥伸缩缝修复项目中，该材料在-15℃低温环境下仍保持3.2MPa的粘结强度。另外，相变储能型聚合物砂浆开始应用于数据中心地坪，通过石蜡微胶囊改性，其蓄热密度能达到180J/g，可有效缓解机房温度波动。

聚合物砂浆的耐久性强化策略

针对沿海地区氯离子侵蚀问题，建议采用硅烷偶联剂与苯丙乳液复合改性。青岛某码头工程检测数据显示，经过5年海水浸泡后，掺入12%硅烷的试件氯离子扩散系数仅为1.2×10⁻¹²m²/s。对于冻融循环区域，可引入引气剂使含气量控制在6%-8%，北京冬奥会速滑馆地坪工程验证，经过300次冻融循环后质量损失率＜1.5%。

数字化施工的质量控制手段

杭州亚运会场馆采用BIM模型指导聚合物砂浆浇筑，通过RFID芯片追踪每批次材料养护时间。实测数据表明，智能温控养护系统可使28天强度离散系数从15%降低到7%以内。近年兴起的无人机喷涂技术适用于斜面施工，某水电站大坝修复案例显示，采用六轴无人机喷涂环氧砂浆时，厚度偏差可控制在±0.8mm，工效提升3倍以上。
