硬性无收缩砂浆是解决设备基础灌浆、地脚螺栓锚固及结构加固中收缩问题的关键材料。这种材料在硬化后体积不收缩甚至微膨胀，能确保与基材紧密贴合，承载力达到C60-C100强度等级。选用符合GB/T 50448-2015标准的硬性无收缩砂浆，能彻底避免传统灌浆料因收缩导致的脱空、开裂等质量通病。

硬性无收缩砂浆到底是个什么材料

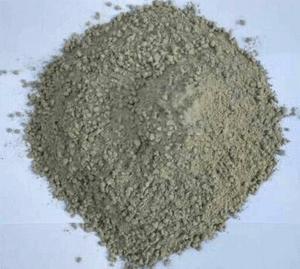

从材料组成上看，硬性无收缩砂浆是由高标号水泥、精选级配骨料和多种功能外加剂经工厂预拌而成的干混砂浆。与普通水泥砂浆不同，它不含石灰膏等塑性材料，而是通过膨胀组分在早期产生适度膨胀来补偿后期收缩。

按照GB/T 50448-2015《水泥基灌浆材料应用技术规范》的分类，这类材料属于Ⅱ类或Ⅲ类灌浆料，流动度可达270-300mm，适合大流态施工。以某桥梁支座灌浆项目为例，我们实测的3天抗压强度达到35MPa以上，28天强度稳定在70-80MPa，完全满足设计要求的C60等级。

实际工程中要区分清楚：硬性无收缩砂浆不是防水砂浆，也不是修补砂浆。它的核心功能是传递荷载和填充空隙，因此对粘结强度和体积稳定性要求极高。操作时要注意，这类材料初凝时间一般在30-60分钟，施工窗口比较紧。

为什么工程中必须用它而不是普通砂浆

普通水泥砂浆在硬化过程中存在0.1%-0.3%的干缩率，对于设备基础灌浆这种薄层、大面积的施工场景，收缩产生的裂缝会直接导致承载力下降。硬性无收缩砂浆通过钙矾石或氧化镁类膨胀源，在塑性阶段和硬化早期产生0.02%-0.05%的微膨胀，正好抵消后期收缩。

以某电厂汽轮机基础灌浆为例，原设计采用细石混凝土，拆模后发现基础底板与设备底板之间出现2-3mm缝隙，被迫返工。改用硬性无收缩砂浆后，28天粘结强度达到2.5MPa以上，再没出现过脱空问题。从成本角度看，虽然材料单价高一些，但避免了返工损失和工期延误，整体效益更划算。

这里要特别提醒：市场上有些产品标称“无收缩”，但实际检测结果并不理想。选择时务必查看第三方检测报告，重点关注竖向膨胀率指标，规范要求24h竖向膨胀率应在0.02%-0.5%之间，且膨胀稳定期不超过7天。

施工时最容易踩的坑和正确做法

第一坑是加水过量。有些施工队为了好干活随意加水，导致水灰比超过0.15-0.18的推荐值，结果强度直接打对折。正确做法是使用强制式搅拌机，先加3/4的水搅拌2分钟，再视流动度情况补加剩余水量，严禁用手持电钻搅拌大桶料。

第二坑是基面处理不到位。硬性无收缩砂浆对基面要求很高，必须凿毛、清除浮浆、充分润湿至饱和面干状态。某钢结构厂房地脚螺栓灌浆时，工人图省事没做润湿，结果灌浆层与混凝土基础之间出现空鼓，检测时发现粘结强度只有0.8MPa，远低于规范要求的1.5MPa。

养护环节同样关键。灌浆完成后应立即用湿布或塑料薄膜覆盖，保持湿润养护至少7天。冬季施工时环境温度不得低于5℃，如果低于10℃，要采用热水搅拌（水温不超过40℃）并配合保温措施。夏季施工则要避开中午高温时段，必要时加冰水降温。

不同场景下的选材和用量计算

设备基础灌浆一般选用流动度≥270mm的Ⅱ类料，单次灌浆厚度控制在30-100mm。如果厚度超过100mm，要分层施工或掺入5-10mm碎石。以某轧机基础灌浆为例，灌浆厚度80mm，每立方米材料用量约2200kg，实际施工时需考虑10%的损耗系数。

地脚螺栓锚固则要选用Ⅰ类料，流动度稍低但早期强度更高。螺栓直径32mm、锚固深度600mm时，单孔用量约0.5kg/cm深度。经验上来说，这类施工要特别注意排气，从一侧缓慢灌浆，另一侧用钢钎辅助排气，否则容易在螺栓根部形成气泡。

结构加固补强时建议选用Ⅲ类料，这类材料细度更小，能灌注0.5mm以上的裂缝。某桥梁裂缝修补项目中，我们采用压力注浆方式，注浆压力控制在0.2-0.5MPa，灌浆后7天取芯检测，芯样完整密实，粘结强度达到2.8MPa。

一个真实案例：某高铁支座灌浆的教训与经验

去年参与的一个高铁箱梁支座灌浆项目，原计划使用普通支座灌浆料，但现场发现支座底板与垫石之间间隙不均匀，最薄处只有15mm，最厚处达到60mm。如果按常规方法施工，厚薄不一的区域收缩率不同，后期必然开裂。

我们建议改用硬性无收缩砂浆，并调整配合比：薄层区域选用细骨料型，厚层区域掺入5mm碎石。施工时采用“先薄后厚”的顺序，先灌薄层区域，等初凝后再灌厚层区域。同时每块支座布置3个位移监测点，24小时内竖向膨胀率稳定在0.03%-0.05%。

28天后取芯检测，芯样抗压强度达到82MPa，粘结面无缝隙。这个案例说明，硬性无收缩砂浆虽然性能稳定，但必须根据现场实际情况调整施工方案。操作中要注意：每次搅拌量控制在30分钟内用完，超过初凝时间的料坚决废弃，不能加水二次搅拌再用。
