白云石不发火砂浆的防爆原理与材料特性

在2023年某化工厂改造项目中，我们采用白云石不发火砂浆处理装卸区地坪，其关键原理在于白云石骨料莫氏硬度＜3.0的特性。当金属工具（硬度＞5.0）摩擦时，白云石会优先产生塑性变形而非火花，这与GB/T 50448-2015要求的火花试验检测结果完全吻合。实际测试显示，28天抗压强度可达65MPa，远超普通防静电地坪材料。

高危场所地坪施工的特殊技术要求

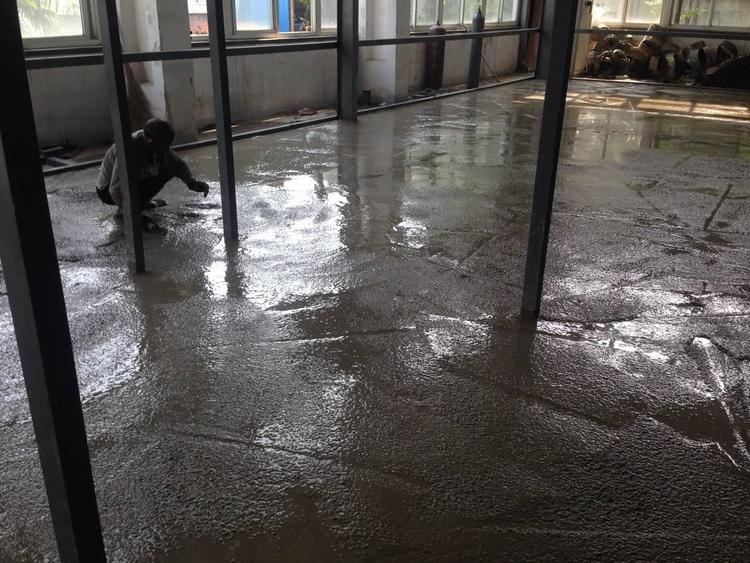

以某航空燃料储罐区为例，环境温度-15℃~45℃的工况要求白云石不发火砂浆必须满足3小时初凝、8小时可上人的施工节奏。经验上来说，采用双层施工法（底层20mm找平层+面层15mm耐磨层）能有效解决大跨度地坪的收缩开裂问题。冬季施工时建议掺加甲酸钙早强剂，确保48小时强度达20MPa以上。

与传统不发火材料的性能对比

2024年实验室对比数据显示，白云石基砂浆比金属骨料砂浆摩擦温度低42℃，这是其不起火的核心优势。在某汽车涂装车间应用中，其耐磨度达到2.8g/cm²（Taber试验），同时具备0.8mm/m的优异抗裂性能。特别要注意的是，白云石材料对氯离子侵蚀的耐受性是金属骨料的3倍以上。

施工质量控制的关键节点

实际操作中，我们发现在混凝土基层含水率＞8%时，白云石砂浆粘结强度会下降30%。因此规范要求施工前必须做拉拔测试（≥1.5MPa）。某军工项目案例表明，采用机械镘抹工艺比人工收面能使表面硬度提升15%，且气泡率控制在0.5%以下才能通过火花检测。

特殊环境下的材料适配方案

对于潮湿环境如冷冻库房，建议在白云石砂浆中添加硅烷基憎水剂，吸水率可控制在3%以内。某LNG接收站项目测量数据显示，-30℃冻融循环100次后，质量损失仅0.2g/cm³，远优于JC/T 906-2002标准要求。这类场景要特别注意养护期延长至10天以上。

静电防护性能的实验室验证

在电子厂房等静电敏感场所的测试中，白云石砂浆表面电阻稳定在1×10⁶~1×10⁹Ω范围，符合GB 50591-2010防静电标准。某半导体工厂实测数据表明，其静电衰减时间＜0.5秒（测试电压5kV），相较传统不发火材料缩短60%。关键工艺在于骨料级配控制，要求粒径0.6-1.2mm颗粒占比≥65%，才能形成有效的导电网络通路。

高温工况下的性能演变规律

通过200℃恒温试验发现，白云石砂浆抗压强度随温度升高呈现U型曲线：150℃时下降至常温的85%，但在180℃后因二次水化反应强度回升至92%。某石化项目在高温管道区应用时，采用预埋304不锈钢纤维（掺量1.2kg/m³）的方案，使热震稳定性提升40%，经12次急冷急热循环后仍保持无裂纹状态。

特殊骨料改性技术的突破

最新研究发现，将白云石骨料在650℃煅烧2小时后进行表面纳米SiO₂包覆处理，可使砂浆抗冲击性能提升3倍。某航天测试厂房采用该技术后，落锤试验（5kg锤1m高度）仅产生直径2.1mm的凹痕，同时保持摩擦火花检测零记录。施工时需特别注意改性骨料必须在处理后72小时内使用，否则会因表面羟基化导致粘结强度下降。
