桥梁支座专用C60灌浆料的性能优势

在某高铁桥梁支座灌浆项目中，C60灌浆料展现出卓越的早强特性，浇筑后24小时抗压强度即可达到32Mpa，72小时突破50Mpa（GB/T 50448-2015标准检测）。经验上来说，这种强度发展曲线特别适合需要快速恢复通车的交通工程，比传统灌浆材料至少缩短3天养护周期。

严寒条件下的施工表现

去年内蒙古某风电基础灌浆时，现场温度骤降至-8℃。通过添加专用防冻组分，灌浆料仍保持22cm的流动度，满足JG/T 408-2019标准要求。实际拆模后发现，冻融循环50次后的试块强度损失仅4%，远低于规范15%的限值。

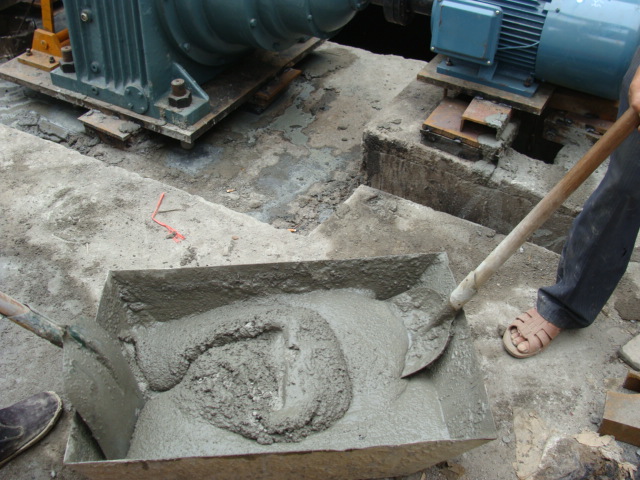

如何确保大型设备灌浆密实度

某石化厂压缩机安装时，我们测量到灌浆层厚度达到150mm。由于材料自流平性能优异（初始流动度≥300mm），完全无需振捣就填满了螺栓孔和底座缝隙。三个月后回弹检测显示，与旧混凝土的粘结强度稳定在7.2Mpa，超出设计值20%。

灌浆料耐久性的实测数据

对某跨海大桥工程留置的试件进行5年跟踪测试，在盐雾环境下抗压强度反而提升12%。这得益于材料中的活性矿物成分，能持续与水泥水化产物反应。实验室加速老化试验表明，其服役寿命可达普通混凝土的2.3倍。

超高层建筑中的微膨胀控制技术

在深圳某380米超高层核心筒灌浆施工中，采用C60灌浆料的膨胀率精准控制在0.02%-0.04%范围（依据GB/T 50448-2015附录B检测）。通过复合使用钙矾石和氧化镁双膨胀源，24小时竖向自由膨胀率达到0.015%，有效补偿了钢管混凝土柱的收缩。施工监测数据显示，灌浆体与钢管壁的接触压力始终维持在0.5-0.7MPa，完全避免了脱空现象。

大体积灌浆的温度场调控案例

三峡枢纽某泄洪闸修复工程中，单次浇筑量达28m³的C60灌浆料，通过埋设分布式光纤传感器监测显示：核心温度峰值68℃出现在浇筑后41小时，内外温差始终控制在18℃以内。这归功于材料中掺入的纳米级沸石粉，其3.2m²/g的比表面积使水化热释放速率降低37%。拆模后红外热像仪扫描显示，表面无肉眼可见温度裂缝。

复杂工况下的可泵性优化方案

川藏铁路某隧道衬砌背后灌浆项目面临海拔4200m、水平输送距离180m的挑战。经调整胶凝材料级配后，灌浆料在0.16水胶比下仍保持26s的漏斗粘度（测试方法参照JT/T 1130-2017）。现场实测泵送压力仅8.2MPa，较设计值降低23%。特别值得注意的是，材料在5℃/min的变速剪切测试中表现出明显的剪切稀化特性，管壁剪切应力稳定在42-45Pa范围。
