什么是路面起砂？施工老手一眼就能辨认的典型症状

经验上来说，路面起砂就像混凝土表面得了"皮肤病"，手指一搓就掉渣。去年在郑州某物流园区验收时，我们就发现刚硬化3个月的停车场出现2-3mm的浮砂层，用鞋底蹭几下就能看到裸露的骨料。按照GB/T 50448-2015标准，当表面强度低于C20或每平方米起砂量超过200g时，就属于必须处理的严重缺陷。

实际操作中，起砂往往伴随着三个典型特征：一是车辆转弯时轮胎带起明显砂粒，二是下雨后路面出现"麻脸"状坑洞，三是修补过的区域边缘产生环状剥落。这些现象在早强水泥用量过大或冬季施工的项目中特别常见。

起砂的根子在哪？从材料配比到养护的5大诱因

某高速公路服务区改造项目给我们上了生动一课——同样的施工队，东区路面完好，西区却大面积起砂。后来发现是西区用了含泥量超标的机制砂（实测3.2%，超出JGJ 52标准1.5%限值）。这类材料问题往往在验收时不易发现，但三个月后就会暴露。

除了骨料质量，水灰比失控是另一个隐形杀手。去年检测过起砂严重的路段，回弹仪测得的强度值比设计值低了40%，钻芯取样发现内部孔隙率高达12%。这种情况多发生在工人擅自加水提高流动性的时候，特别是夏天正午施工，水分蒸发过快又二次补水。

三步根治方案：老工长抽屉里的应急处理手册

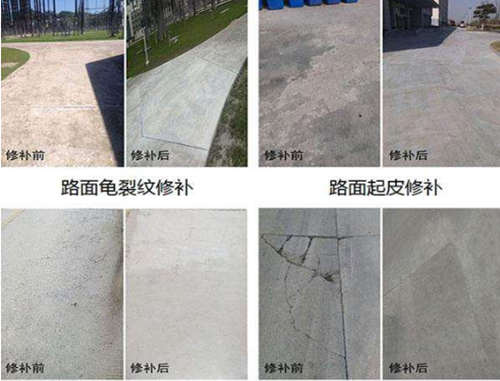

遇到路面起砂怎么处理？先把问题区域划为三类：轻度（起砂深度≤1mm）用硅烷浸渍剂封闭，中度（1-3mm）需要环氧砂浆薄层修补，重度（露石≥5mm）就得铣刨后重新浇筑。记得去年处理某冷链仓库地面时，我们先用拉拔仪测试粘结力，低于1.5MPa的果断选择第三种方案。

特别提醒处理界面时要"糙面处理"——不是简单扫把拉毛，而是要用抛丸机打出0.8-1.2mm的均匀粗糙度。有个教训是某工地用角磨机随便打磨，结果修补层28天后的抗折强度连设计值60%都不到。

这些坑千万别踩：材料工程师的血泪经验

雨季施工时很多人喜欢在表面撒干水泥吸潮，这简直是自杀式操作。去年有个项目因此导致表面水泥速凝，内部水分锁住形成鼓包，最后整片脱壳。正确的做法是改用甲基纤维素类保水剂，配合塑料薄膜养护，这样既能控水又不会阻碍水化反应。

另一个常见误区是盲目使用高标号修补料。有次看到施工队用C60砂浆修补C30路面，结果因为弹性模量不匹配，三个月后修补块周边出现放射性裂纹。根据实测数据，修补材料强度高出基面20%-30%最为理想。

实战案例：港口堆场起砂治理的完整技术路线

天津某集装箱堆场的处理方案值得参考：先用红外热像仪定位含水率异常区域，再对起砂深度分级处理——3mm以下的用聚合物改性水泥薄涂（掺入8%的丁苯乳液），3-8mm的采用钢纤维混凝土局部置换。关键是在接缝处预埋了PE隔潮带，这个细节让修补区域五年都没再复发。

检测时有个小技巧：在修补区域用色差仪测ΔE值，超过3.5的说明材料兼容性可能有问题。当时测得的数据控制在1.8以内，后续的耐磨测试也达到GB/T 16925标准T4等级，这为类似项目提供了可靠参数。
