丙乳聚合物砂浆

丙乳砂浆-聚合物双组分砂浆

具有防水、耐腐蚀、耐酸碱等特点，多用于加固修补工程。

一、用途

1．用于修补加固混凝土表面缺损，防水加固，抹平加固凹凸表面；

2．加厚保护层，加厚防水层，修复旧混凝土表面等；

3．提高混凝土的耐久性，延长混凝土的使用寿命，防止酸、碱、盐、CO2以水为载体、SO3等介质侵蚀混凝土；

4．含有低氯离子扩散率的阻锈成分具有防腐功能，能有效防止除冰盐、冻融对钢筋的腐蚀和破坏；

5．修补厚度大于5毫米.

二、特点

1.耐久性与混凝土同步。聚合物防水砂浆是一种新型混凝土修补材料，不仅具有高分子材料的附着力，而且具有无机材料的耐久性。

抗压强度高，防水抗裂，固化快，粘接性能好；

具有良好的保水性能和抗裂性能，高耐碱性，耐紫外线；

用法

1.基层要求及处理：

n基层表面应光滑、粗糙、干净、无油污、无浮灰，不得有砂、空鼓、裂缝等现象。施工前，用高压水冲洗，保持湿润，但不得有积水。

当界面粘接要求极高时，可以提前涂上加固界面处理剂。

材料配制：2.材料配制：

n将实际用量80%的乳液倒入粉末中，搅拌均匀，然后逐渐倒入剩余的20%的乳液，搅拌均匀，没有结块。准备好的浆料应在一小时内用完；

如果在夏季高温施工过程中发现搅拌过的丙乳砂浆变稠，可以适当加入少量水搅拌后继续使用。

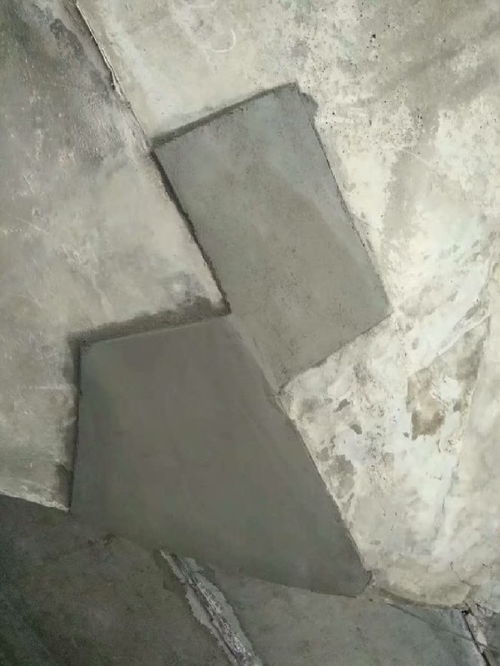

3.施工：

n先在潮湿的混凝土基层表面均匀涂抹砂浆，边涂边摊铺砂浆；

n砂浆一次施工面积不宜过大，施工时间间隔不应小于24小时，每块面积不应大于10m2。分层施工时，接缝位置应相互错开；

n聚合物防水砂浆摊铺后应立即压制，并应一次性抹平，不宜反复压制。遇到气泡时应刺破压紧，表面应密实；

当立面或顶面的表层厚度大于10毫米时，应分层施工。每层抹面厚度应为5。～10mm，待前一层指触干后方可进行下层施工；

4.养护

n砂浆施工后，表面应喷涂或覆盖塑料薄膜和麻袋进行干燥，塑料薄膜周围应密封严密。潮湿养护期间，如遇寒流或下雨，应覆盖，养护温度不得低于5℃。；

n砂浆施工24小时后，应在自然养护前进行7天的潮湿养护。潮湿养护时，表面不得有积水，养护期达到28天后才能使用。
