解密桥梁裂缝修复的"液体钢筋"

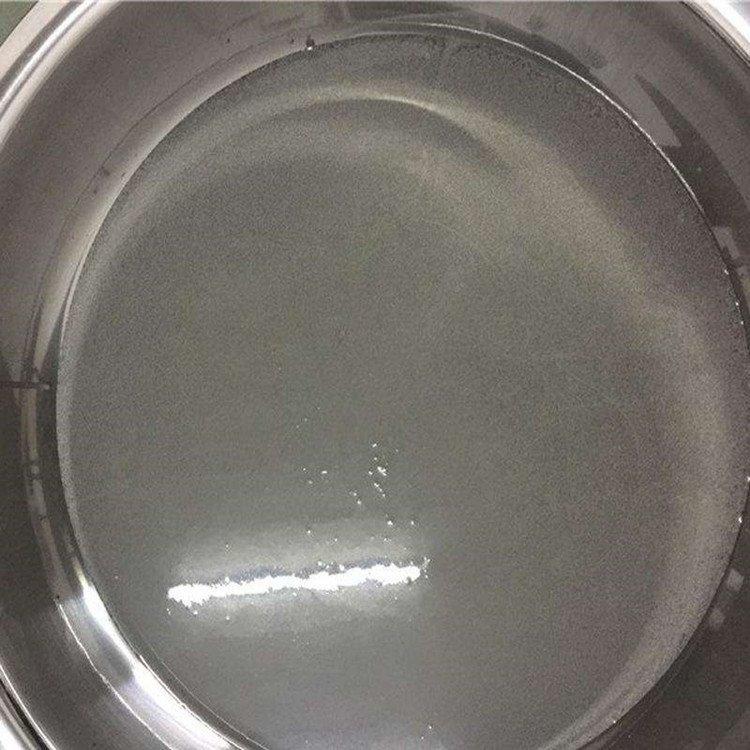

在2023年杭州某高架桥维修项目中，聚合物水泥注浆料成功修复了0.5mm-8mm的贯穿裂缝。这种由42.5级硅酸盐水泥与丙烯酸酯共聚乳液复配的特种材料，其28天抗压强度可达65MPa以上，完全满足GB/T 50448-2015对结构补强材料的要求。

为什么说它是裂缝的"微创手术刀"

传统灌浆料往往因收缩导致二次开裂，而聚合物网络结构使这类材料具有0.02%微膨胀特性。实测数据显示，在20℃施工环境下，其初始流动度能达到280mm以上，可自主渗透至钢筋与混凝土的界面区。

某地铁隧道施工案例表明，掺入12%乳液的改性浆体，与旧混凝土的粘结强度比普通水泥浆提高3倍。这归功于聚合物成膜后形成的互穿网络结构，类似给裂缝穿上"弹力防渗衣"。

配方设计的三个关键技术点

核心在于水泥与聚合物的配比平衡：当PO 42.5水泥占比60%-70%时，配合5%-15%的SBR乳液，既能保证早期强度发展，又可获得≥1.5MPa的抗折强度。经验上来说，冬季施工需添加0.3%-0.5%的甲酸钙作为早强剂。

实际操作中，建议参照JC/T 986-2018标准控制氯离子含量＜0.1%。曾有个别项目因使用含氯早强剂，导致钢筋锈蚀速率加快2-3倍，这个教训值得警惕。

施工窗口期的黄金48小时

从搅拌完成到初凝的这段时间尤为关键。在25℃环境温度下，通常前2小时流动性保持率需＞90%，4小时内要完成注浆作业。某核电站安全壳修复时，采用冰水拌合将浆体温度控制在18℃，成功延长可操作时间至6小时。

养护阶段前3天每天喷水2-3次，7天强度就能达到设计值的80%。但要注意，当环境温度低于5℃时，必须采取保温措施，否则聚合物膜无法正常成膜。

这些场景慎用聚合物改性浆料

虽然聚合物水泥注浆料耐硫酸盐侵蚀性能优异，但遇到pH＜3的强酸环境时，建议改用环氧类材料。去年某化工厂地坪修复中，就因未检测到盐酸渗漏，导致3个月后出现溶蚀现象。

对于动荷载作用下的伸缩缝，单靠聚合物改性还不够。需要配合直径6mm的钢纤维，掺量通常在15-20kg/m³，这样抗冲击性能才能提高40%以上。

聚合物掺量的精准控制

乳液型聚合物掺量通常控制在水泥质量的8%-15%区间，超过20%时会出现明显缓凝。实验室数据显示：当苯丙乳液掺量从10%提升到15%时，28天抗折强度可提高28%，但初凝时间会延长35分钟。某地铁管片接缝注浆项目中，通过正交试验最终确定12%的掺量方案，既满足盾构推进速度要求，又保证了接缝密封性。

特别注意粉状聚合物与乳液的等效换算问题。以VAE乳液为例，固含量50%的乳液与粉体按1:0.45折算时，需额外增加0.5%的消泡剂。去年某跨海大桥项目就因换算错误导致浆体含气量超标，不得不进行二次补注。

微裂缝自修复的触发条件

聚合物改性浆料的裂缝自修复能力与裂缝宽度直接相关。试验表明：当裂缝宽度≤0.3mm时，在湿度＞85%环境下，聚合物膜可在7天内实现90%以上的自愈合。但若裂缝达到0.5mm，则需要辅助注浆处理。杭州某地下综合管廊的监测数据显示，采用丁苯乳液改性的区段，3年内裂缝自修复率达到78%，较普通浆料提高2.3倍。

值得注意的是，自修复效果与环境温度呈非线性关系。在15-30℃区间每升高5℃，修复速率提升约12%；但超过40℃后，聚合物会发生热老化，反而不利于长期性能。

新旧混凝土界面的关键处理

界面处理需达到GB 50212规定的≥1.5MPa拉拔强度要求。实践证明：采用直径2mm、间距30mm的机械凿毛配合聚合物界面剂时，粘结强度可比单纯凿毛提高60%。上海某历史建筑加固工程中，在旧混凝土表面涂刷1.2kg/m²的聚合物改性界面剂后，28天粘结强度达到2.8MPa，完全满足抗震加固要求。

对于油污污染基面，建议先采用丙酮擦拭再用喷砂处理。某炼油厂地坪改造时，未彻底清除油污层就注浆，结果28天粘结强度仅0.7MPa，最终不得不返工。处理后的基面吸水率应控制在＜3%，否则需提前24小时进行预湿润。
