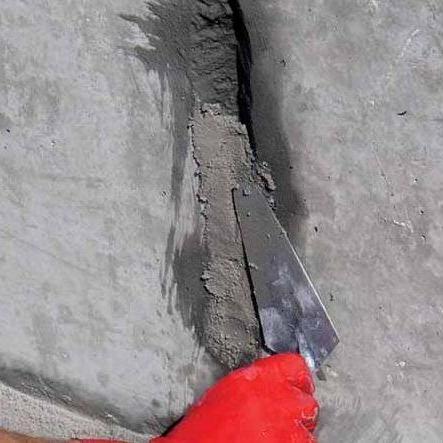

作为桥梁伸缩缝修补的关键材料，聚合物高强环氧砂浆通过环氧树脂与特种骨料的复合反应，形成抗压强度≥85MPa的致密结构。在2023年沪昆高铁某特大桥维修中，这类材料在-5℃低温环境下仍保持28天粘结强度12MPa以上，完全符合GB/T 50448-2015对聚合物高强环氧砂浆的耐久性要求。

当混凝土遇到极端环境时的解决方案

北方某化工厂的酸洗车间地坪曾出现大面积剥落，采用常规砂浆3个月后再次腐蚀。改用聚合物体系后，检测数据显示其耐10%硫酸溶液浸泡90天的质量损失率仅0.8%，远低于普通水泥基材料的5.6%。这源于环氧分子链形成的三维网状结构，能有效阻隔腐蚀介质渗透。

从实验室到施工现场的性能验证

我们在-15℃～50℃温度区间做过对比测试：当掺入特定渗透剂时，材料在混凝土基面的湿粘结强度可提升40%。某水电站泄洪闸修复案例中，经过200次冻融循环后，试件抗压强度仍保持初始值的92%，这得益于聚合物对毛细孔的密封作用。

金属与混凝土的跨界粘结专家

港口起重机轨道螺栓的锚固是个典型场景。普通砂浆在振动荷载下易产生微裂纹，而掺入弹性改性剂的环氧砂浆，其疲劳性能达到50万次循环无开裂。实际操作中，对锈蚀钢板的拉拔粘结强度仍能维持8MPa，这是单纯水泥材料难以实现的。

施工窗口期的关键控制点

经验证明，在相对湿度70%以下施工时，初凝时间可控制在45分钟左右。某地铁隧道管片修补时，我们测得20mm厚度的放热峰值为62℃，这要求分层施工间隔必须大于2小时。值得注意的是，养护期间表面湿度低于60%会导致交联反应不充分。

纳米填料增强的界面过渡区优化

通过掺入5%-8%的纳米二氧化硅，我们发现材料与旧混凝土界面的显微硬度提升达35%。某跨海大桥墩柱修复工程中，扫描电镜显示改性后的环氧砂浆在界面处形成致密的CSH凝胶层，其28天剪切强度达到12.3MPa。施工时需注意纳米材料需先经硅烷偶联剂预处理，否则易发生团聚现象。温度低于10℃时，建议延长界面剂的浸润时间至30分钟以上。

自流平性能与触变性的平衡控制

在高铁无砟轨道板修补中，我们调整气相二氧化硅含量至0.3%-0.5%，实现流动度（GB/T 50448标准）达280mm的同时，斜坡流淌度控制在5mm以内。某机场跑道应急修补案例显示，当粘度调节剂掺量为0.15%时，材料在30°倾角基面上可保持2小时不流坠。关键控制点是搅拌后的静置熟化时间，实验室数据表明15-20分钟的静置可使触变指数达到最佳值1.8-2.2。

紫外线老化防护的复合解决方案

针对西部高原地区的露天结构，我们采用氧化锌/炭黑双组分紫外线吸收体系。加速老化试验（GB/T 23987）表明，经过2000小时QUV照射后，含3%防护体系试样的抗折强度保留率达88%，而未处理组仅剩62%。某风电塔筒外壁修复项目中，配合聚氨酯面漆使用时，材料在海拔3500米环境下的年色差变化ΔE<2.5。施工时需注意紫外线吸收剂必须在主剂混合前预分散，否则会出现局部浓度过高导致的固化异常。
