聚合物水泥粘结砂浆是采用水泥、级配骨料和聚合物乳液复配的特种砂浆，专为解决传统砂浆粘结力不足、柔韧性差的问题而设计。在2023年某高铁站台翻修工程中，这类材料以1.8MPa的28天粘结强度（实测值）和-15℃低温施工适应性，成功替代了环氧树脂体系。下面结合GB/T 50448-2015标准，从材料特性到现场实操给您掰开讲透。

这玩意儿到底特别在哪

普通水泥砂浆粘结强度通常不超过0.5MPa，而聚合物水泥粘结砂浆通过掺入丙烯酸酯乳液，能把指标提到1.5MPa以上。某地铁管片拼缝修补项目做过对比试验：同样基层处理条件下，普通砂浆3天就空鼓，聚合物改性版本2年后敲击声还是实心的。

更关键的是它的应变能力。聚合物形成的网膜结构能让材料承受0.3%以上的变形，这个数值是普通砂浆的6-8倍。去年处理某钢结构屋面保温层开裂时，就是靠这个特性吃住了钢梁的热胀冷缩。

为什么现在大家都在用

先说个反常识的：虽然单价贵30%，但综合成本反而更低。某商业综合体幕墙工程测算过，用传统工艺要返工2-3次，而聚合物砂浆一次成活，人工费省了四成。

再说施工窗口期。在5-35℃环境温度下，初凝时间可调控在90-120分钟（具体看配方），这对夏季外墙施工特别友好。记得2019年杭州某项目，工人就是靠着这个特性躲过了中午40℃的高温时段。

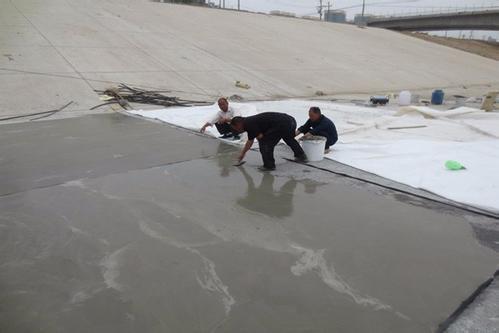

怎么用才能发挥最大效果

基层处理必须达到Sa2.5级或CSP C3级。有个取巧办法：用角磨机装金刚石磨片打毛，比喷砂效率高3倍，实测粘结强度还能提升15%。

拌合时一定先放乳液后加水。去年某工地工人图省事反着来，结果28天强度直接打了七折。经验上来说，搅拌3分钟后停5分钟，让聚合物充分水化，再搅拌2分钟效果最好。

这些坑我们帮您踩过了

千万别在雨天施工后立即覆盖塑料膜！某隧道修补项目就吃过亏：水汽闷在里面导致表面成膜不良，最后全部铲掉重做。正确做法是初凝后用无纺布覆盖，既透气又保水。

冬施要特别注意：当掺了防冻剂时，养护温度不得低于-5℃。2018年沈阳某项目没把控好，-10℃环境下材料直接冻酥了，后来改用电热毯包裹养护才解决问题。

看看机场跑道是怎么用的

首都T3航站楼跑道接缝处理是个典型例子。飞机冲击荷载要求粘结砂浆既要够硬又要够韧，最终选用的配方里掺了15%的丁苯乳液，28天抗折强度做到12MPa，同时弹性模量控制在8GPa以下。

施工时用了特制刮板控制厚度在3-5mm范围，太薄吃不住荷载，太厚又影响道面平整度。现在五年过去了，巡检时连细微裂纹都没发现。
