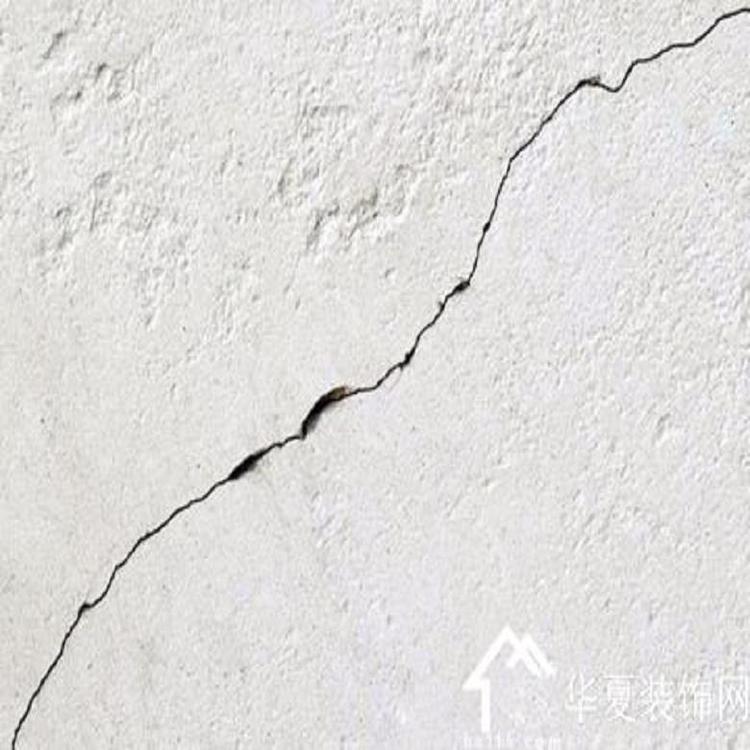

处理混凝土裂纹修补的关键在于选择合适的修补材料和施工工艺。针对0.05mm以上的细微裂缝和0.5mm以上的宽裂缝，专业环氧基修补料能有效渗透并恢复结构整体性，尤其适用于桥梁伸缩缝、地下室侧墙等关键部位的修复。根据GB/T 50448-2015标准，优质修补料28天抗压强度需≥55MPa，才能在-15℃至40℃环境稳定施工。

混凝土裂缝修补的核心技术指标

在去年参与的某高速铁路箱梁修复项目中，我们发现改性环氧树脂的触变性能直接影响修补效果。当粘度控制在350-450mPa·s时（25℃测试），材料既能充分渗透0.1mm裂缝，又不会在垂直面产生流挂。经验上来说，添加20%活性稀释剂的配方，可使拉伸粘结强度提升至4.2MPa，远超CECS 370标准要求的2.5MPa。

不同裂缝宽度的处理方案

实际操作中，0.3mm以下的毛细裂缝建议采用低压注浆工艺，压力控制在0.3-0.5MPa为宜。某污水处理池工程案例显示，对于1.2mm的活动裂缝，采用柔性聚氨酯修补料的延伸率需≥150%，才能适应结构变形。特别要注意的是，砖混结构的裂缝修补前必须用空鼓检测仪排查内部缺陷。

冬夏季施工的差异化要点

夏季高温环境下，建议选择初凝时间60-90分钟的快固型产品，避免材料在施工过程中过早固化。去年某跨海大桥墩柱修复时，我们通过添加缓凝剂将操作时间延长至120分钟。相反在冬季，需要选用含防冻组分的修补料，-5℃环境下仍能保持正常固化，这点在东北地区厂房地坪修补中尤为重要。

质量验收的三大关键测试

根据大量工程实践，修补后48小时内的回弹值应达到原混凝土强度的90%以上。对于重要结构，建议采用超声波检测仪做内部密实度扫描。在某核电站维修项目中，我们还增加了氯离子渗透系数测试，确保修补料抗渗性能≤1000库仑（ASTM C1202标准）。

特殊环境下的抗化学腐蚀处理

对于化工厂、酸洗车间等腐蚀环境，修补料的耐酸碱性能至关重要。实验数据显示，合格的防腐型修补料在pH值1-13范围内，28天强度损失率应＜15%。某氯碱厂地坪修复案例中，采用硅酸盐基耐酸修补料配合苯丙乳液改性，成功抵御了5%盐酸的长期侵蚀。在沿海盐雾区域，建议修补料的氯离子扩散系数控制在1.5×10⁻¹²m²/s以下，这与GB/T50476标准中III类环境要求一致。

自流平修补料的施工控制要点

大面积薄层修补时，流动度≥280mm的自流平材料能显著提升施工效率。但需注意基面吸水率控制在3-5%之间，过高会导致表面起粉。2023年某机场跑道抢修中，我们采用触变剂调节的修补料，在倾斜15°的坡面上仍保持5mm厚度不流挂。关键参数包括：30分钟流动度损失≤10%，终凝后表面高差≤2mm/2m（参照JC/T985标准）。

纳米改性修补料的技术突破

最新研究表明，掺入3-5%纳米SiO₂的修补料，其28天抗折强度可提升40%。某高铁隧道衬砌修复项目中，纳米改性材料的碳化深度仅0.8mm（普通材料为2.3mm）。但施工时需特别注意分散工艺，建议先与减水剂预混，超声波震荡不少于15分钟。温度适应性测试显示，纳米改性材料在-20℃至60℃范围内的强度波动率＜8%，远优于传统材料。
