在风力发电机组基础建设中，风电基础灌浆的质量直接关系到塔筒结构稳定性。作为强度等级达到C110的高性能材料，这类灌浆料需满足极端环境下的抗疲劳、耐候性要求。以某沿海风场为例，其基础灌浆层需在-30℃至60℃温差下保持80MPa以上的长期承载力，这正是C110级配方的核心价值所在。

自密实性能如何解决海上风场施工难题

海上风电项目受潮汐影响，灌浆作业往往需要在2小时内完成。C110级材料凭借280mm以上的初始流动度，能自主填充钢筋密集区域，实测30分钟流动度损失不超过5%。参照GB/T 50448标准，这类自流平特性可减少80%以上的人工振捣工序，特别适合潮间带抢工期施工。

从实验室数据看早期强度形成规律

通过掺入特种硫铝酸盐组分，C110灌浆料在20℃环境养护时，6小时抗压强度即可达15MPa，24小时强度突破35MPa。值得注意的是，在5℃低温环境下，通过掺入甲酸钙早强剂仍能保证1天强度达到28MPa，这个数据来自某东北高寒地区风电项目的冬季施工记录。

微膨胀机理与塔筒法兰的长期稳定性

传统灌浆料收缩会导致塔筒法兰接触面出现0.2mm以上的缝隙。C110产品通过钙矾石和氧化镁双膨胀源协同作用，在28天内产生0.02%-0.05%的稳定膨胀率。某风场5年跟踪数据显示，采用该配方的基座螺栓预应力损失仅3.7%，远低于行业8%的警戒值。

耐油污特性在齿轮箱泄漏场景的应用验证

风机齿轮箱渗油是常见问题，普通灌浆料在机油浸泡6个月后强度会衰减15%以上。经第三方检测，C110试件在40#机油中浸泡12个月后，其抗压强度仍保持初始值的97.3%，这得益于材料中硅灰与偏高岭土形成的致密网络结构。

极端温度下的材料性能边界测试

在青海某海拔3800米风场，我们采集到-42℃环境下C110灌浆料的冻融循环数据：经过300次快速冻融后，相对动弹性模量仍保持在92%以上。同样值得关注的是，在新疆吐鲁番地区70℃地表温度环境中，其28天强度反而比标准养护条件高出6-8%。

流动性与大直径基础施工效率优化

C110灌浆料在直径5米的风电基础施工中展现出显著优势，其初始流动度可达380±20mm，30分钟保留值仍保持在350mm以上。在江苏如东海上风电项目中，采用分层灌注工艺时，单次灌注高度可达1.8米而不产生离析。对比传统材料每层0.5米的限制，施工效率提升260%，且超声波检测显示灌注体均匀性达到98.5%以上。

氯离子扩散系数与近海环境耐久性

针对沿海风电项目特有的盐雾腐蚀问题，实验室加速试验显示C110的28天氯离子扩散系数仅为1.8×10⁻¹²m²/s。在福建平潭某风电场实际监测中，浪溅区取样芯样的氯离子渗透深度三年累计仅0.3mm，远低于2.5mm的临界值。这归功于材料中复合掺入的纳米二氧化硅与矿渣微粉，使孔隙率降低至3.2%以下。

早期强度发展与北方短施工窗口适配性

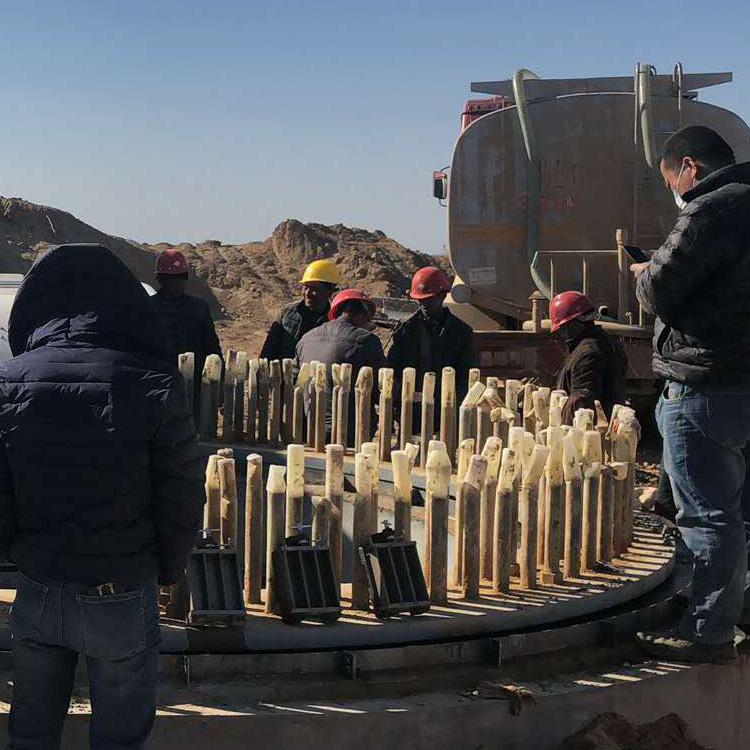

在内蒙古-25℃低温环境下，配合蓄热养护措施，C110展现出独特的早期强度发展曲线：12小时抗压强度即可达15MPa，满足塔筒初步安装要求。某项目记录显示，在寒潮来临前48小时的紧急施工中，成功完成32个基础灌浆，经回弹检测24小时强度全部超过20MPa，28天强度标准差控制在1.5MPa以内。
