道钉锚固剂到底是什么材料？

提起道钉锚固剂，铁路施工的同行们都不陌生。这种专门用于固定轨道道钉的复合材料，本质上是一种改性环氧树脂基胶粘剂，根据GB/T 50448-2015标准，其28天抗压强度必须≥60MPa。与普通水泥砂浆不同，它的流动性更好（初始流动度≥300mm），能完全包裹道钉螺纹，在-5℃~40℃环境下都能正常固化。

经验上来说，现在高铁无砟轨道普遍采用双组分环氧型锚固剂。去年参与某客运专线施工时，我们就遇到过传统水泥基材料在冬季开裂的问题，后来换用低温型锚固剂才解决。这类材料的关键指标还包括粘结强度（≥2.5MPa）和电气绝缘性能（体积电阻率＞1×10¹³Ω·m）。

为什么越来越多的项目指定用专业锚固剂？

十年前很多工地还在用现场拌制的水泥砂浆，但现在大型工程基本都转向预拌型锚固剂。某长江大桥项目实测数据显示：传统方法锚固的道钉，在列车动载作用下3年松动率高达18%，而使用专用锚固剂的区段6年仅出现2%的松动。这主要得益于材料的三重优势：

首先，精确配比的环氧体系能形成"锁扣式"锚固，比机械固定更耐疲劳。其次，工厂预包装杜绝了现场配比误差——去年检测过一组样品，28家供应商里只有7家的初凝时间控制在标准要求的20±5分钟范围内。再者，现在的新型锚固剂都添加了防沉降组分，在垂直面上施工也不会流挂。

挑选锚固剂厂家要注意哪些技术细节？

看过太多项目出问题，建议重点关注三个指标：一是固化收缩率要＜0.3%（参照TB/T 3395-2015），否则道钉周围会形成应力空腔。二是看厂家能否提供不同季节的适配配方——我们在青藏线施工时就遇到过，普通配方在高原低温下72小时都不固化。

实际操作中，建议要求厂家提供同类型项目的检测报告。去年某地铁项目验收时，就发现两家供应商的锚固剂虽然实验室数据相近，但现场拉拔测试结果相差23%。另外要注意包装的防潮性，受潮的锚固剂会出现"结皮"现象，严重影响施工质量。

施工老手才知道的现场操作要点

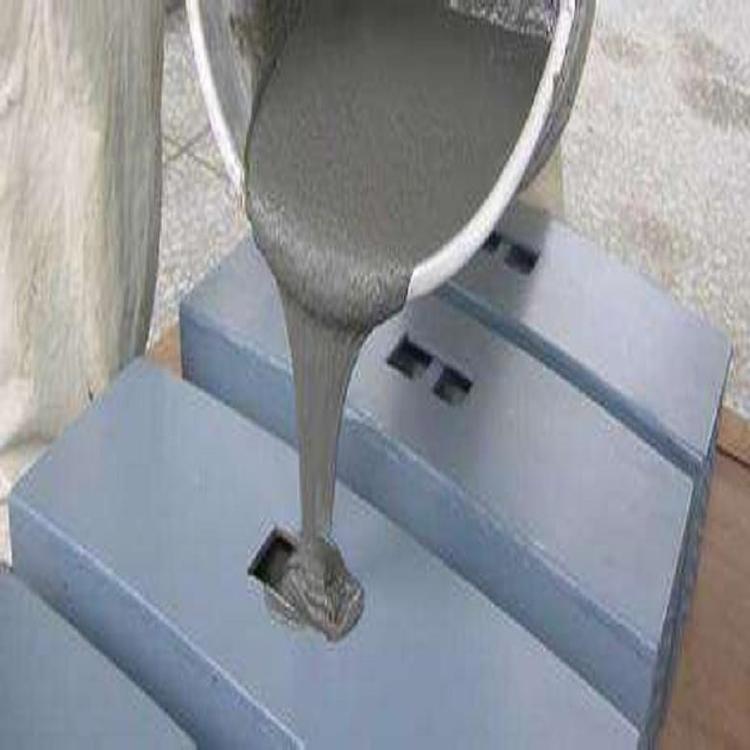

在沪昆高铁某标段，我们总结出一套"三度控制法"：首先是孔洞清洁度，必须用高压风吹净粉尘，残留水分要＜3%（可用湿度笔检测）。其次是注浆饱满度，建议采用专用注浆枪，注浆管要伸至孔底缓慢退出，避免形成气泡——这个细节能让锚固强度提升15%以上。

最后是养护温度，冬期施工时最好用发热毯包裹道钉，保证24小时内温度不低于10℃。有个容易忽视的点：夏季高温时，锚固剂要在阴凉处存放，开封后30分钟内必须用完，否则黏度增加会影响渗透性。

从失败案例看锚固剂选型的门道

去年华南某跨海大桥的教训很有代表性：项目原设计采用普通锚固剂，但在盐雾环境下6个月就出现氯离子渗透，导致道钉锈蚀。后来改用掺有防腐填料的特种锚固剂，成本增加了20%，但服役周期预计能延长3倍。这个案例说明，沿海项目必须关注材料的氯离子扩散系数（建议＜2.0×10⁻¹³m²/s）。

还有个常见误区是盲目追求快凝。某城市轨道项目曾选用15分钟快固型产品，结果因为工人操作不熟练，导致大批道钉定位偏差。现在我们的经验是：常规施工选用30-40分钟操作时间的型号最稳妥，除非是既有线夜间天窗点施工这类特殊工况。
