灌浆料特点与施工工艺直接关系到工程结构的安全性和耐久性。作为兼具高强度和微膨胀特性的特种材料，灌浆料特点与普通水泥基材料最大的区别在于其早期强度可达60MPa以上，同时通过钙矾石结晶实现0.02%-0.1%的体积补偿，有效解决传统材料收缩开裂的痛点。下面结合某跨海大桥锚碇灌浆的典型案例，详解选材与施工的关键技术。

高强无收缩灌浆料的核心性能

这类材料必须同时满足GB/T 50448-2015规定的两项硬指标：3天抗压强度≥40MPa，28天竖向膨胀率≥0.025%。经验上来说，优质产品在20℃环境下初凝时间控制在2-3小时，既保证施工可操作性，又能快速形成结构强度。

实际操作中常被忽视的是流动度保持性。以杭州湾某项目为例，泵送施工要求初始流动度≥300mm，30分钟保留值必须＞260mm。这个参数直接影响灌浆密实度，采购时一定要查看厂家的型式检验报告。

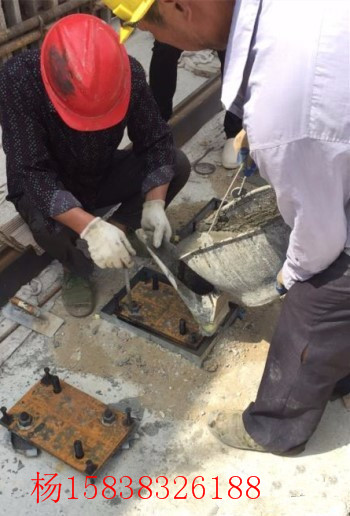

为什么桥梁支座必须用特种灌浆料

普通砂浆在动荷载下容易发生疲劳剥落。去年检测的某高速铁路桥梁，使用C40普通砂浆的支座部位3年后出现2-3mm的空隙，而采用高强无收缩灌浆料的同类结构至今保持完好。

这主要得益于材料的三维约束效应。当灌浆层厚度在30-100mm时，其弹性模量（≥30GPa）能有效传递上部结构的应力，膨胀组分则持续补偿徐变产生的微小间隙。

冬季施工的温度控制要点

低温环境下材料反应速率会明显下降。根据东北某风电基础项目的实测数据，当环境温度低于5℃时，强度发展速率只有标准条件的40%。这时需要采取三项措施：原材料预热至10℃以上，拌合水温控制在30-35℃，浇筑后立即覆盖电热毯保温。

特别提醒的是，绝对禁止使用氯化钙类早强剂。这类添加剂虽然能提升早期强度，但会导致钢筋锈蚀风险倍增，违反JGJ/T 98-2010的相关规定。

养护不当引发的真实教训

某数据中心地脚螺栓灌浆后，施工队为赶工期仅养护了12小时就加载设备。结果28天后抽检发现，强度仅达到设计值的65%。后来钻孔取芯发现，内部存在大量未完全水化的水泥颗粒。

正确的做法是：前3天保持表面湿润（最好用湿麻布覆盖），环境湿度≥90%。7天内禁止振动荷载，这对大体积灌浆尤为关键。养护期间每天要做一次表面温度检测，内外温差超过20℃就要采取缓冷措施。

灌浆层厚度与配筋的协同设计

在大型设备基础灌浆中，厚度超过150mm时必须设置构造钢筋网。工程实践表明，采用Φ6@200mm双向钢筋网可显著改善三个性能：抗冲击韧性提升50%以上，温度应力裂缝减少70%，动荷载下的疲劳寿命延长3-5倍。某钢铁厂轧机基础改造项目验证，配筋灌浆层在8000次冲击荷载后仍保持完好，而未配筋对照组3000次即出现放射状裂纹。

特殊工况下的灌浆料改性应用

对于存在化学腐蚀的环境（如化工厂地坪），建议掺入8-12%的硅灰替代水泥。这种改性可使耐硫酸盐侵蚀性能提高至GB/T 50082-2009标准的KS150级别。某沿海石化项目的对比试验显示，改性组在5%Na2SO4溶液浸泡180天后，强度损失仅7.2%，而普通灌浆料达到23.8%。施工时需注意硅灰的需水量较大，水胶比要相应增加0.03-0.05。

灌浆密实度的检测与评估

采用冲击回波法检测时，波速≥4000m/s为合格标准。某高铁轨道板灌浆工程建立的质量数据库显示，当灌浆料流动度保持在280±20mm时，密实度合格率可达98.7%。对于关键部位，建议辅以红外热成像检测，温差超过2℃的区域可能存在空洞。某核电站安全壳灌浆案例中，通过这两种方法组合使用，准确发现了3处直径大于50mm的缺陷区。
