-p">钢结构柱脚
灌浆专用
灌浆料属于高
性能水泥基复合材料，其核心作用是在钢柱底板与混凝土基础之间形成刚性连接，确保荷载均匀传递并防止底板锈蚀。你提供的产品描述中提到的“筑砼者”品牌材料，其技术特性符合行业标准中对Ⅰ类或Ⅱ类
高强无收缩灌浆料的要求。
材料构成与反应机理
该材料以高标号水泥为胶凝剂，以高硬度石英砂或金刚砂为骨料，复配塑化剂、膨胀剂及流化剂。加水搅拌后，材料产生微膨胀应力，补偿水泥水化产生的化学收缩，确保浆体与金属底板及混凝土基础实现物理咬合与化学粘结。
依据JC/T 986-2018《水泥基灌浆材料》及GB/T 50448-2015，该类材料需满足以下核心参数：
性能指标 | 典型数值范围 | 工程意义 |
|---|

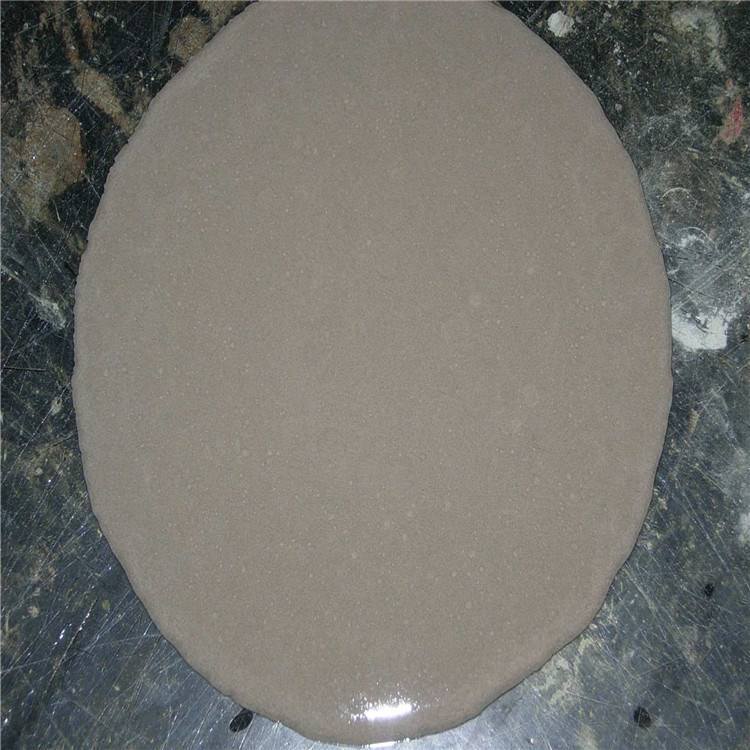

流动度 | 初始 ≥ 290mm | |
抗压强度 | 1d ≥ 20-30MPa | 实现快速安装，缩短工期 |
抗压强度 | 28d ≥ 60-80MPa | 承受重型设备及高层钢结构荷载 |
竖向膨胀率 | 0.02% - 0.5% | 确保与接触面紧密贴合，无收缩裂缝 |
泌水率 | 0% | 保证材料匀质性，防止分层 |
数据来源：JC/T 986-2018, GB/T 50448-2015
适用工况与选型
标准柱脚：对于灌浆厚度在30mm至150mm之间的常规钢柱，选用通用型灌浆料即可满足承载力要求。
大厚层灌浆：若柱脚空隙大于150mm，应选用豆石型灌浆料，其含有5mm至10mm的粗骨料，能有效控制水化热并防止沉降。
密集钢筋区：当柱脚锚栓密集导致空隙狭窄时，需选用超细型灌浆料以保证渗透性。
施工控制要点
基面处理：必须清除基础表面的浮浆与油污，并进行凿毛处理露出坚实基层，灌浆前需充分湿润但不得有明水。
搅拌工艺：严格按
推荐水料比机械搅拌3至5分钟，严禁在现场随意添加外加剂或改变加水量。
灌注方式：必须坚持从单一方向灌注，利用材料流动性将空气从另一侧排出，严禁从四周同时灌浆以免裹入空气形成空鼓。
养护管理：灌浆完毕后30分钟内应立即覆盖塑料薄膜保湿，常温下养护时间不少于7天，冬季施工需采取保温措施。
质量验收标准
工程验收主要依据GB/T 50448-2015进行。除了检测抗压强度试块外，还需检查灌浆层的饱满度。通常采用敲击法检查是否有空鼓声，并观察表面是否因收缩产生裂纹。对于重要部位，可进行钻芯取样以检测内部密实度。
