C50钢纤维混凝土配合比设计，核心在于平衡强度、韧性与施工和易性。根据《纤维混凝土应用技术规程》（JGJ/T 221-2010）及实际工程经验，每立方米基准用量约为：水泥420-460kg（P.O42.5R）、水160-175kg、砂率45%-50%、钢纤维掺量40-60kg（端钩型），具体需根据骨料级配和纤维长径比试配调整。

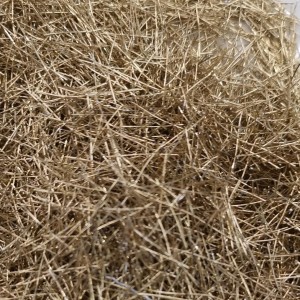

钢纤维选型：别只看类型，关键看长径比和锚固端

原文提到的剪切型、铣削型、端钩型钢纤维，在2026年的工程实践中，端钩型因其锚固力大、增韧效果明显，已成为C50以上高强混凝土的主流选择。实际操作中，长径比（长度/当量直径）控制在50-70最为稳妥，例如选用长度35mm、当量直径0.55mm的端钩纤维。低于40，增韧效果不明显；高于80，容易在搅拌中结团，影响混凝土匀质性。

以某跨海大桥引桥C50钢纤维混凝土桥面铺装工程为例，我们对比了铣削型和端钩型：同掺量下（50kg/m³），端钩型混凝土的28天抗折强度比铣削型高出约12%，弯曲韧性指数I₅提升近20%。这直接减少了后续裂缝修补成本。

配合比核心参数：水泥用量与骨料级配的冲突处理

C50混凝土本身水泥用量高、水胶比低（通常0.32-0.38），加入钢纤维后，比表面积增大，需水量上升。经验上来说，每增加10kg钢纤维，需额外增加2-3kg水或适当调整减水剂掺量（保持水胶比不变）。粗骨料最大粒径必须严格控制在20mm以内，最好采用5-16mm连续级配碎石。用20-25mm粒径的骨料，纤维容易在骨料间隙中“架桥”，导致振捣不密实，强度反而下降。

细骨料选用中粗砂（细度模数2.6-3.0），含泥量控制在1.5%以下。一个常见误区是盲目提高砂率来改善工作性，但砂率超过50%后，混凝土弹性模量会明显下降，对结构刚度不利。推荐砂率在42%-48%之间试配。

施工关键：搅拌工艺与振捣时间的现场控制

钢纤维混凝土的搅拌顺序直接影响纤维分布均匀性。现场操作时，应先将碎石、砂、水泥、钢纤维干拌60-90秒，待纤维在骨料中初步分散后，再加入水和减水剂湿拌。严禁先将纤维投入水中，这会导致纤维结团成“刺猬球”，无法分散。

振捣环节最容易出问题。C50钢纤维混凝土粘度大，采用插入式振捣棒时，振捣间距应控制在振捣棒作用半径的1.2倍以内（约40cm），振捣时间15-20秒/点，以混凝土表面泛浆、无气泡逸出为准。过振会导致钢纤维下沉，造成底部纤维富集、上部缺乏纤维的“分层”缺陷。以某地下车库耐磨地坪项目为例，因工人振捣过度，现场取芯发现板面以下5cm范围内纤维含量仅为设计值的60%，最终返工处理。

性能验收：抗弯韧性比抗压强度更关键

C50钢纤维混凝土的验收，不能只看立方体抗压强度（≥50MPa即可），更要关注钢纤维混凝土的弯曲韧性和残余抗弯强度。根据《纤维混凝土试验方法标准》（CECS 13:2009），应进行梁式试件（100mm×100mm×400mm）四点弯曲试验，记录荷载-挠度曲线，计算等效弯曲强度或弯曲韧性指数I₅、I₁₀。

实际工程中，C50钢纤维混凝土的28天抗折强度应不低于6.0MPa，弯曲韧性指数I₅≥5.0、I₁₀≥10.0（对应端钩型纤维掺量40-50kg/m³）。如果抗压强度达标但韧性不足，说明纤维掺量或锚固效果有问题，需调整配合比。

耐久性细节：海洋环境下的防腐与裂缝控制

原文提到海边环境需防腐，这点很关键。在氯盐环境（如滨海结构、除冰盐路面）中，钢纤维的锈蚀会引发混凝土胀裂。应对措施包括：采用镀铜或环氧涂层钢纤维；同时将混凝土保护层厚度增加至50mm（比普通混凝土多10-15mm）；掺入阻锈剂（如亚硝酸钙类，掺量按胶凝材料质量的2%-3%）。

经验上来说，C50钢纤维混凝土的28天干燥收缩值应控制在≤0.03%。如果现场养护不到位（早期失水），收缩裂缝宽度可能达到0.2mm以上，此时钢纤维虽能限制裂缝扩展，但无法消除裂缝。建议浇筑后立即覆盖塑料薄膜保湿，终凝后开始洒水养护，养护时间不少于14天，前7天是关键。
