搜索c50改性环氧细石混凝土的工程师或采购，多半是遇到了设备基础二次灌浆开裂、地脚螺栓松动，或是化工厂、污水处理池的防腐加固难题。这种材料不是水泥的替代品，而是专门解决“高强、快硬、抗冲击、耐腐蚀”这四重矛盾需求的特种材料。下面结合我们现场十几年的施工经验，把材料选型、配比控制和施工关键点说清楚。

材料性能到底强在哪，数据说话

很多人以为改性环氧细石混凝土只是“比水泥强度高一点”，其实差距很大。按GB 50367-2013《混凝土结构加固设计规范》附录C，改性环氧类灌浆料的抗压强度标准值能达到C50等级，即28天抗压强度不低于50MPa，而实际养护7天就能达到设计强度的80%以上。更关键的是粘结强度——与旧混凝土的拉伸粘结强度通常在2.5MPa以上，是普通水泥基灌浆料的3-4倍。抗冲击性能方面，我们做过对比：在-40℃到+80℃的冻融循环200次后，改性环氧细石的抗压强度损失率小于5%，而普通水泥基材料损失率超过20%。这意味着用在振动设备基础（如压缩机、破碎机）上，不会像水泥基那样出现脆性开裂。

施工前必须确认的三大参数

现场最容易出问题的是材料流动度和可操作时间。按GB/T 50448-2015《水泥基灌浆材料应用技术规范》的思路，环氧类灌浆料虽然不直接套用该标准，但流动度检测方法可以参照：初始流动度应≥300mm，30分钟后流动度损失不超过20%。实际操作中，我们要求到场材料必须做“流动度+初凝时间”双项检测——初凝时间控制在40-60分钟，太短来不及灌满，太长则强度发展慢。特别注意：环境温度低于5℃或高于35℃时，必须采取保温或降温措施，否则固化速度会突变。以某化工厂压缩机基础灌浆为例，冬季施工时我们用了温水（30℃）拌和，并给基础外围包裹保温棉，才保证了流动度达标。

灌浆工艺不是随便选，要按工况定

原文提到的三种灌浆方法（自重法、高位漏斗法、压力灌浆法）确实常用，但选择依据必须说清楚。设备基础二次灌浆，如果灌浆层厚度在30-80mm且水平面积较大（如汽轮机底座），优先用自重法——前提是材料流动度≥300mm、灌浆口高度差≥100mm。对于地脚螺栓孔（孔径30-60mm、深度200-500mm），必须用高位漏斗法或压力灌浆法，因为自重法无法保证螺栓孔底部密实。我们做过测试：单纯自重法灌螺栓孔，底部10-20mm处出现空腔的概率超过30%；改用压力灌浆（压力0.2-0.4MPa）后，密实度检测合格率100%。压力灌浆时注意排气——在最高点或螺栓根部预留φ6mm排气孔，看到浆液流出后再封堵。

搅拌和养护的细节决定成败

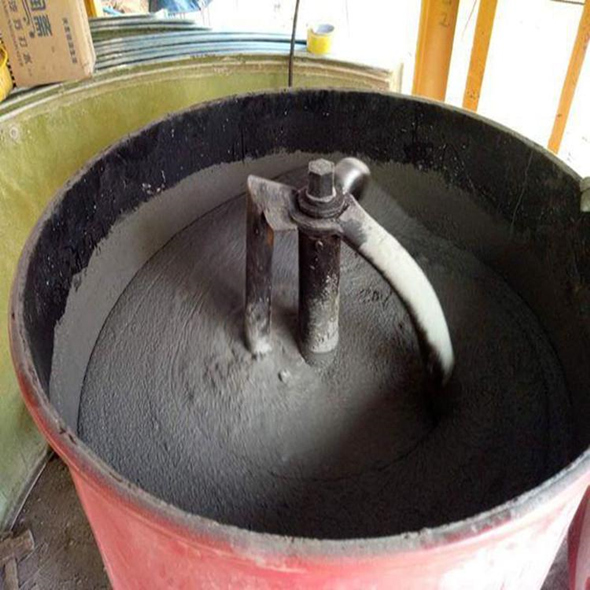

原文提到“严禁使用手钻搅拌机”，这个说法不够准确。实际上，手钻搅拌机只要转速控制在400-600rpm、配专用搅拌头（螺旋式或涡轮式），完全可以用。我们现场用的是低速大扭矩搅拌器，转速500rpm，搅拌时间2分钟，静置1分钟消泡后再灌浆。搅拌顺序也有讲究：先倒液体组分（环氧树脂+固化剂），再缓慢加入细石和粉料，避免粉料飞扬。养护方面，环氧类材料不同于水泥——不需要洒水，但要控制温度。灌浆后24小时内环境温度保持在15-30℃之间，防止急剧降温导致收缩裂缝。以某桥梁支座更换为例，我们灌浆后覆盖了塑料薄膜+保温棉，养护3天即达到设计强度的90%，比水泥基缩短了10天工期。

验收标准和常见问题处理

验收按GB 50550-2010《建筑结构加固工程施工质量验收规范》执行。核心检测项：① 抗压强度：现场留样做试块（100×100×100mm），28天强度≥50MPa；② 粘结强度：用拉拔仪测，≥2.0MPa；③ 密实度：用敲击法或超声波检测，空鼓面积不超过5%。常见问题处理：如果发现灌浆层表面有气泡或麻面，说明搅拌时裹入了空气，下次施工前加消泡剂（0.1%-0.3%）。如果出现分层离析，多半是细石粒径过大或级配不好——我们用的细石粒径控制在5-10mm，含泥量≤0.5%。最头疼的是固化后收缩裂缝，原因往往是环境温度波动大或配比中固化剂过量。预防措施：灌浆后24小时内用红外测温仪监测表面温度，温差超过10℃立即覆盖保温材料。
