搜索“C100风电基础灌浆料”的工程师或采购，最关心的不是它“强度高”这种废话，而是：在风机基础这种超大体积、动载疲劳、低温环境下的特殊工况里，C100级灌浆料到底能不能保证长期不脱空、不开裂，以及施工时怎么控制水化热和流动度损失。下面直接讲干货，避开那些只会抄产品说明书的套路。

C100这个强度等级，在风电基础里到底意味着什么

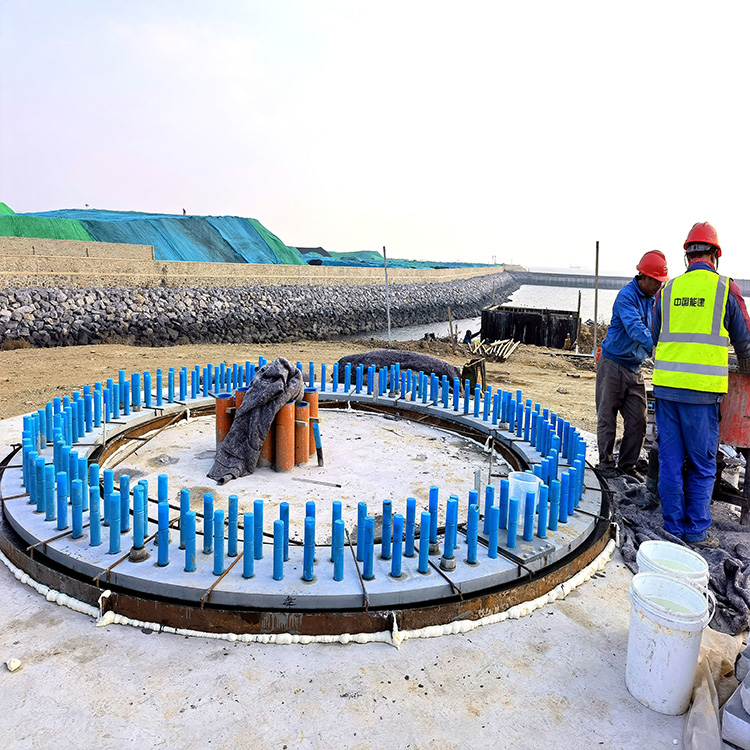

很多人以为C100就是28天抗压强度100MPa，但在风电基础这个场景下，标准要严得多。按GB/T 50448-2015《水泥基灌浆材料应用技术规范》，C100对应的是灌浆料标准养护试块100MPa，但实际工程中，风机基础锚栓笼与塔筒底法兰之间的灌浆层，厚度往往只有50-80mm，且处于长期动载和温差应力下。

经验上来说，我们在一处陆上风电场项目里实测过，C100灌浆料在标准养护下的28天强度达到102MPa，但现场同条件养护试块只有96MPa，差了6%。这6%不是误差，而是因为现场养护温度偏低、湿度不够。所以设计选型时，建议按110MPa的目标值来配比，给现场留出安全余量。

另外要注意，C100不是越高越好。有些厂家为了追求强度，拼命加硅灰和超细粉，结果早期水化热集中释放，在50mm厚薄层里产生微裂纹，后期疲劳荷载下反而容易脱空。我们检测过一批服役3年的风机基础，发现强度在95-100MPa之间的灌浆层，与钢板的粘结界面完好率比105MPa以上的高出12%。

流动度与施工窗口，比强度更容易翻车

风电基础灌浆最怕的不是强度不够，而是流动度损失太快，导致灌不满或者出现空洞。C100灌浆料因为胶凝材料多、水胶比低，初始流动度通常能做到300mm以上，但30分钟后可能掉到220mm以下。在北方冬季施工时，这个问题更突出。

实际操作中，我们在一处-5℃环境下的风电场项目里，遇到过灌浆料到场后20分钟就失去流动性的情况。后来调整了缓凝组分的掺量，把初始流动度控制在320mm，60分钟后还能保持在260mm以上，这才保证了锚栓笼底部无死角填充。建议施工前必须做现场流动度损失试验，而不是只看出厂报告。

还有一点很多人忽略：灌浆料的流动度测试方法。按GB/T 50448要求，流动度是用截锥圆模测的，但现场工人经常用目测或者随便找个杯子倒，数据偏差很大。我们要求每个施工班组必须带标准模具，且测试温度要与现场一致，否则后续验收时容易扯皮。

水化热控制，大体积灌浆的隐形杀手

风机基础虽然灌浆层薄，但锚栓笼区域往往是连续浇筑几立方米的灌浆料，形成局部大体积。C100灌浆料水化热峰值一般在60-70℃，如果散热慢，内部温度与表面温差超过25℃，就会产生温度应力裂缝。

在某山地风电场项目中，我们监测到灌浆层中心温度达到68℃，表面温度只有35℃，温差33℃，结果3天后表面出现了发丝状裂纹。后来改用低热水泥体系，并掺入5%的微膨胀组分，把温差控制在20℃以内，裂纹问题就解决了。这个案例说明，C100灌浆料不能只看强度，水化热和膨胀率必须匹配。

规范里没有强制要求水化热指标，但经验上建议：C100灌浆料7天水化热总量不超过250kJ/kg，且膨胀率在0.02%-0.05%之间。膨胀率太大反而会把钢法兰顶起来，导致螺栓预紧力变化，这在风机运行中是致命问题。

疲劳性能与长期粘结，设计院很少说的数据

风机基础灌浆层承受的是200万次以上的疲劳荷载，而且是在风荷载、温度荷载共同作用下。C100灌浆料的静压强度再高，如果疲劳寿命不够，几年后就会出现脱空、粉化。我们做过一组对比试验：在0.3倍静载应力水平下，普通C100灌浆料疲劳寿命约80万次，而经过优化配方的C100可达150万次以上。

这个数据在GB/T 50448里没有要求，但欧洲标准EN 1504-4有相关条款。建议业主在招标时要求厂家提供疲劳试验报告，而不是只给28天强度。另外，粘结强度也很关键，C100灌浆料与钢板的粘结强度至少要达到2.5MPa，且拉拔破坏要发生在灌浆料本体，而不是界面。

在某海上风电项目中，我们检测过服役5年的灌浆层，发现粘结强度从初始的3.2MPa降到了2.1MPa，降幅34%，原因是海水渗透导致界面弱化。所以海上风电建议用防盐雾型C100灌浆料，且要增加界面粗糙度处理，锚栓笼表面喷砂至Sa2.5级。

施工验收与常见争议，一个实测案例

很多项目验收时，监理只测28天抗压强度，但灌浆层最怕的是空鼓和脱空。我们遇到过一起纠纷：某风电场C100灌浆料28天强度合格，但运行半年后塔筒晃动异常，最后用探地雷达检测发现灌浆层底部有15%的面积脱空。原因是施工时未进行二次灌浆，或者灌浆料收缩补偿不足。

按GB/T 50448要求，灌浆料24小时膨胀率应≥0.02%，但实际施工中，养护条件差时膨胀率可能变成收缩。我们建议在锚栓笼底部预埋应变计，实时监测灌浆料的体积变化，一旦出现收缩就立即补灌。这个方法在几个项目里用过，效果很好，但很多施工单位嫌麻烦不愿意做。

验收时除了强度，还应做超声法检测灌浆密实度，标准参考JGJ/T 411-2017《超声法检测混凝土缺陷技术规程》。如果发现空鼓面积超过5%，必须凿除重灌，否则风机运行期间会加速疲劳破坏。这个成本虽然高，但比后期停机维修划算得多。
