搜索“高强灌浆料C100”的工程师或采购，大概率不是在选型，而是在为某个已经确定需要C100强度等级的设备基础或预应力孔道找施工方案和验收依据。这篇文章不讲通用宣传，直接拆解C100级灌浆料在真实项目中的材料特性、施工控制难点和常见误区。

C100的强度标号到底意味着什么

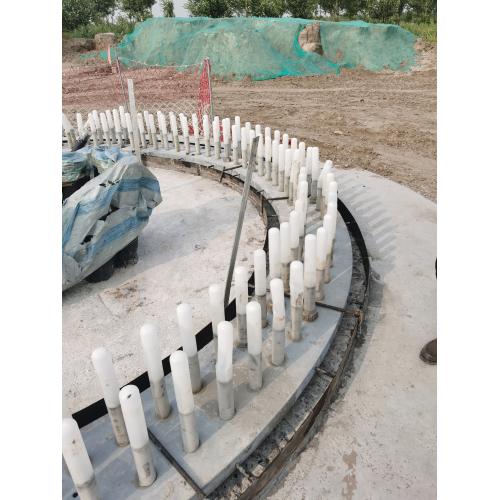

按照GB/T 50448-2015《水泥基灌浆材料应用技术规范》，C100对应的28天抗压强度标准值不低于100MPa。这个强度等级在灌浆料里属于超高强范畴，不是普通C60、C80那种通过多加点外加剂就能实现的。经验上来说，C100的胶凝材料体系必须用硅灰和超细矿粉复掺，水胶比要控制在0.22以下，否则根本达不到。在某大型风电基础锚栓笼灌浆项目中，我们实测C100试块28天抗压强度平均达到108.7MPa，但同一批料在现场浇筑的试件因为养护湿度没控制好，只做到了92MPa——这说明材料本身达标不等于最终强度合格，施工环境才是决定因素。

流动性跟强度的矛盾怎么平衡

C100灌浆料因为水胶比极低，初始流动度通常只有260-280mm，比普通灌浆料少了将近100mm。很多施工队一看浆体这么稠，就私自加水，结果强度直接掉到C80以下。实际操作中，我们要求必须在搅拌时用高速搅拌机（转速不低于1200rpm），搅拌时间控制在4-5分钟，让聚羧酸减水剂充分释放。在2024年某核电站辅助设备基础灌浆时，环境温度32℃，我们采用冰水拌合把浆温控制在25℃以内，初始流动度做到了290mm，30分钟后还有240mm，完全满足浇筑要求。记住，C100不能靠加水调流动性，只能靠搅拌工艺和温度控制。

养护方式对C100最终强度的影响远超想象

普通灌浆料养护7天就能达到90%强度，但C100不行。因为水胶比极低，内部自干燥效应非常明显，如果养护不到位，表层水分蒸发过快会导致塑性收缩开裂。在某桥梁支座灌浆修补中，我们做了对比：一组采用标准养护（20℃水中），另一组覆盖湿布并定时喷水。28天后标准养护组强度106MPa，湿布覆盖组只有94MPa，而且表面出现了肉眼可见的微裂纹。经验教训是：C100浇筑后必须立即用塑料薄膜覆盖，前3天保持表面湿润，之后转为自然养护，绝对不能暴晒或者吹风。这个细节很多厂家说明书不会写，但实际工程中出了问题的十有八九都是养护环节。

施工温度范围比普通灌浆料更窄

GB/T 50448规定灌浆料施工温度宜在5-35℃，但C100的实际可操作窗口要缩到10-30℃。低于10℃，水化反应极慢，28天强度可能只有设计值的80%；高于30℃，坍落度损失太快，而且容易产生温度应力裂缝。在某钢铁厂设备基础冬季施工时，现场温度只有3℃，我们不得不搭设暖棚并用蒸汽加热骨料，把浆温维持在15℃左右，同时延长养护时间到14天，最终强度才达标。如果条件不允许控温，建议直接换用低温型或高温型灌浆料，别拿C100硬扛。

验收时最容易忽略的两个指标

除了28天抗压强度，C100灌浆料还必须检测竖向膨胀率和泌水率。竖向膨胀率要求0.02%-0.05%，这个值偏大或偏小都会出问题：偏大会把设备基础顶裂，偏小则灌浆层与基底脱空。在某电厂汽轮机基础灌浆后，我们实测竖向膨胀率0.03%，但7天后发现局部有3mm空隙，分析原因是膨胀剂在高温环境下失效了。另外，C100的泌水率必须为0，哪怕泌出一点点水，都会在界面处形成薄弱层，直接影响粘结强度。验收时除了看试块报告，建议现场留一组同条件养护试件，这才是真实反映结构安全的依据。
