搜索“110高强度灌浆料”的工程师或采购，最核心的需求是确认这种材料能否满足设备基础或结构加固的受力要求，以及如何确保现场施工后的强度达标。本文直接给出答案：110MPa级灌浆料适用于重型设备基础、大跨度结构支座等场景，但实际强度取决于骨料级配、水料比控制和养护条件，下面结合现场经验拆解关键控制点。

110MPa强度等级到底对应什么工程场景

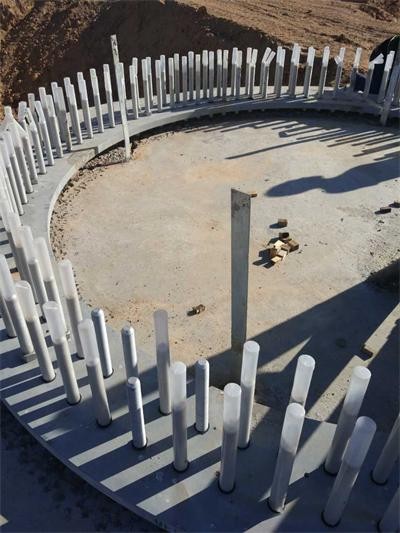

很多同行会把110MPa和C100混凝土混淆，实际上灌浆料的强度检验标准（GB/T 50448-2015）与混凝土不同。110MPa指的是标准试块在特定养护条件下的抗压强度，这个数值在设备基础二次灌浆、桥梁支座垫石、风电塔筒基础等需要高承载力的部位才有实际意义。以某跨海大桥支座灌浆项目为例，设计要求28天强度不低于110MPa，实际我们通过调整骨料粒径分布，最终实测强度达到118MPa，服役5年后回弹检测依然稳定在110MPa以上。

实际操作中要注意，110MPa级灌浆料对骨料要求很严格。我们曾遇到一个钢厂轧机基础项目，现场用了粒径超过5mm的骨料，导致流动度下降，最终强度只到95MPa。经验上来说，骨料最大粒径控制在4.75mm以内，且连续级配的细骨料占比要达到35%-40%，才能保证高密度堆积下的强度发挥。

水料比是现场最容易出问题的环节

厂家给出的推荐水料比通常在12%-14%之间，但现场温度、湿度、搅拌设备不同，实际加水量必须微调。2023年我们在一个核电站辅助设备基础施工时，环境温度32℃，湿度60%，按13%加水搅拌后流动度偏大，试块强度只有106MPa。后来把水料比降到12.5%，同时加入0.2%的聚羧酸减水剂，强度才稳定在112MPa以上。这个案例说明，高强度灌浆料的加水量不能死板按说明书，必须做现场试配。

判断水料比是否合适有个简单方法：搅拌后的浆料能从搅拌桶底部顺利流下，但不会像水一样流淌。如果浆料表面出现大量气泡，说明加水多了，强度会下降5-8MPa。对于110MPa级别，建议现场准备一个锥形流动度测试仪，控制流动度在280-320mm之间，这个范围既保证施工性又不牺牲强度。

冬季施工的强度保证措施

北方冬季施工时，很多人以为只要用热水搅拌就行，实际上水温超过40℃会导致水泥假凝。我们在大连某风电基础项目上试过，用35℃热水搅拌，但环境温度-10℃，浇筑后24小时内强度只达到设计值的30%。后来采取了两项措施：一是用保温模板包裹，二是浇筑后立即覆盖电热毯并保持恒温15℃以上，7天强度就达到了设计值的85%。

对于110MPa级灌浆料，低温下强度发展更慢。规范要求养护温度不低于5℃，但经验来说，低于10℃时强度增长会明显滞后。建议冬季施工时，在灌浆料中掺入防冻剂（掺量不超过胶凝材料质量的3%），同时延长养护时间到14天以上。某铁路桥墩支座灌浆项目，我们采用这种方案后，28天强度仍然达到了113MPa。

长期服役后的强度衰减问题

很多人只关注28天强度，忽略了长期性能。110MPa级灌浆料在高温高湿环境下，强度可能发生衰减。我们跟踪过一个化工厂反应釜基础，服役3年后检测发现强度从115MPa降到102MPa，分析原因是环境中的硫酸盐侵蚀导致钙矾石膨胀。后来在配方中增加了矿粉掺量（替代20%水泥），并采用硅烷浸渍表面处理，后续5年强度稳定在110MPa以上。

对于长期暴露在室外或腐蚀环境的工程，建议在设计时就考虑耐久性指标。除了强度，还应关注抗渗等级（不低于P12）和氯离子扩散系数（小于1.5×10⁻¹² m²/s）。某跨海大桥的支座灌浆，我们按这个标准施工，10年后取芯检测，强度仍然有109MPa，说明早期控制好水料比和养护条件，长期性能是可靠的。

现场验收时容易忽略的两个细节

第一个是试块养护条件。很多项目把试块放在现场自然养护，但实际温度、湿度与标准养护室差异很大。建议采用同条件养护试块和标准养护试块双控，以同条件试块强度作为验收依据。某高铁站房设备基础项目，标准养护试块强度112MPa，但同条件试块只有98MPa，最后发现是现场养护温度过低，调整养护措施后强度才达标。

第二个是检测龄期。GB/T 50448-2015规定28天强度，但有些工程赶工期，7天就要求验收。对于110MPa级，7天强度通常只能达到28天的70%-80%，不能直接换算。我们通常的做法是：7天强度达到75MPa以上时，可以判定后期强度有保障，但正式验收必须等28天。如果工期紧，可以取芯检测，但取芯位置要避开应力集中区，且芯样直径不小于骨料最大粒径的3倍。
