一立方灌浆料的重量不是固定值，通常在2.2吨至2.4吨之间，具体取决于材料配比和骨料种类。很多采购和施工人员只记住“2.2吨”这个数，但在实际现场，这个误差可能导致材料准备不足或浪费。下面我从材料工程师的角度，把影响重量的关键因素和施工中的真实数据说清楚。

灌浆料密度为什么不是固定值

灌浆料的密度主要受骨料种类和级配影响。普通水泥基灌浆料（执行GB/T 50448-2015标准）的干密度在2.2-2.3吨/立方米，但若采用高强型配方（掺加石英砂或钢纤维），密度可能达到2.4吨/立方米。以某高铁桥梁支座灌浆为例，设计要求使用C60级灌浆料，实测干密度为2.32吨/立方米，比常规值高出5%。实际操作中，如果按2.2吨备料，1立方米会少120公斤材料，导致灌浆层厚度不足。

另外，加水量也直接影响最终密度。标准水料比（12%-14%）下，浆体密度约2.15-2.2吨/立方米；若现场为追求流动度多加水，密度会降至2.0吨以下，强度也会明显下降。所以，问“1立方灌浆料多少吨”时，必须明确是干料重量还是拌合后浆体重量。

不同强度等级对应的重量差异

原文提到“425水泥强度32.5”是错误的，水泥标号与灌浆料强度等级不能直接划等号。按GB/T 50448-2015，灌浆料按抗压强度分为Ⅰ类（≥40MPa）、Ⅱ类（≥60MPa）、Ⅲ类（≥80MPa）。以Ⅱ类灌浆料为例，使用P.O42.5水泥，配合比中骨料占比约65%，干密度2.25-2.30吨/立方米。而Ⅲ类灌浆料因需掺加硅灰和高效减水剂，干密度会达到2.35吨/立方米。

以某核电站设备基础灌浆为例，设计要求采用Ⅲ类灌浆料（强度≥80MPa），进场验收时实测干密度2.38吨/立方米，每立方米比普通料重约150公斤。这个差异在计算总用量时不可忽略——如果工程需100立方米，按2.2吨估算会少备18吨材料，直接影响施工连续性。

现场施工中重量换算的常见误区

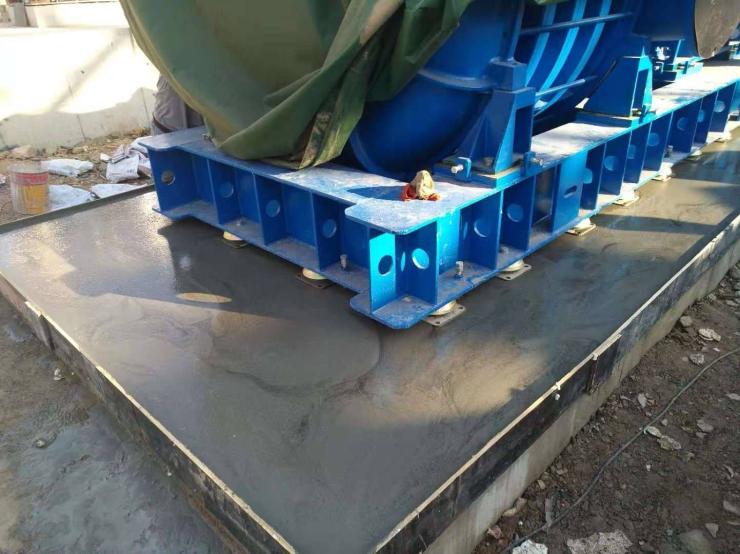

很多施工队习惯按“1立方=2.2吨”备料，但忽略了两点：一是灌浆料有松散密度和振实密度之分，袋装干料在运输中已压实，实际密度比理论值高3%-5%；二是二次灌浆时，设备基础的空隙率会影响实际用量。以某钢厂轧机底座灌浆为例，基础空隙率约8%，按图纸计算需10立方米，实际消耗干料11.2吨（折合2.24吨/立方米），比理论值多出0.4吨。

经验上来说，现场备料时应在理论计算基础上增加5%-8%的余量。对于复杂形状的基础（如地脚螺栓密集区），建议先做1:1模型试验，实测单位体积用量。另外，冬季施工时，水温低会导致浆体粘度增大，实际密度可能比常温高0.02-0.03吨/立方米，需提前调整配合比。

强度增长与施工参数的真实对应关系

原文“1天强度38MPa，3天48MPa”的数据偏低，且表述混乱。按GB/T 50448-2015要求，Ⅱ类灌浆料1天抗压强度应≥30MPa，3天≥50MPa，28天≥60MPa。实际工程中，采用P.O52.5水泥配制的C60灌浆料，在标准养护条件下（20℃±2℃），1天强度可达35-40MPa，3天可达55-60MPa。但现场环境温度低于10℃时，强度增长会明显滞后，1天强度可能只有20MPa左右。

以某机场跑道快速修补为例，要求灌浆后24小时开放交通。我们采用早强型配方（掺加促凝剂），实测1天强度42MPa，3天强度68MPa，满足设计要求。但需注意，早强型灌浆料的后期强度增长幅度较小，28天强度仅比3天提高15%-20%，而普通型灌浆料28天强度可比3天提高40%以上。因此，选择材料时不能只看早期强度，还要评估长期性能。

灌浆料施工中容易忽略的检测要点

现场验收时，除了检查流动度（按GB/T 50448-2015要求≥300mm）和强度，还应检测竖向膨胀率。规范要求灌浆料的竖向膨胀率在0.02%-0.5%之间，过小会导致灌浆层与基础脱空，过大则可能顶裂设备底座。以某化工设备基础灌浆为例，因未检测膨胀率，实际膨胀率仅0.01%，拆模后发现灌浆层与基础之间有0.5mm缝隙，不得不返工注浆。

另外，凝结时间也是关键参数。初凝时间应≥30分钟（便于施工），终凝时间应≤6小时（便于拆模）。在夏季高温（>35℃）环境下，可掺加缓凝剂调整；冬季低温（<5℃）时，需采用热水拌合（水温不超过60℃）并覆盖保温毯。实际操作中，每批材料到场后应先做小样试验，确认流动度和凝结时间符合要求再大面积施工。
