搜索“聚合物界面砂浆施工工程”的工程师或施工队长，最核心的诉求不是看材料介绍，而是想知道“这层界面怎么打才能不空鼓、不脱落，尤其是在旧基层上施工时”。本文直接给出经过多个项目验证的施工控制要点和实测数据，帮你避开最常踩的坑。

聚合物界面砂浆到底解决什么问题，不是所有基层都适用

很多项目把界面砂浆当万能胶用，这是第一个误区。聚合物界面砂浆的核心作用是改善新旧混凝土或砂浆层之间的粘结，通过聚合物乳液在基层表面形成柔性膜，封闭基层孔隙并增强机械咬合。但它的适用前提是基层本身具备一定的强度——如果基层表面起砂严重，或者存在油污、浮灰，界面砂浆拉拔强度会直接降到0.3MPa以下，远低于规范要求的0.6MPa（参照GB/T 50448-2015附录A的粘结强度测试方法）。

经验上来说，我们在某地铁站台改造项目中遇到过这种情况：原混凝土基层碳化深度达到8mm，用回弹仪测强度只有C15左右。直接刷界面砂浆后，第二天做拉拔试验，粘结强度只有0.4MPa。后来我们先用高压水枪冲洗，再用钢刷打磨掉表层碳化层，直到露出新鲜骨料，重新涂刷界面砂浆后，拉拔强度提升到0.8MPa。这说明界面砂浆不能替代基层处理，基层强度是前提。

施工前基层处理的两个关键指标：含水率和粗糙度

基层含水率是界面砂浆施工中最容易被忽略的参数。按GB 50210-2018《建筑装饰装修工程质量验收规范》的要求，水泥砂浆基层含水率应控制在8%以下，但实际操作中，很多工地靠“眼看手摸”判断，误差很大。我们在某高层住宅外墙保温项目中使用过湿度计实测，发现工人凭经验判断“干了”的基层，含水率实际在12%左右，涂刷界面砂浆后48小时，局部出现起泡和剥离。

粗糙度同样关键。聚合物界面砂浆需要基层表面有一定的粗糙度来形成机械锚固。推荐的做法是用高压水射流（水压不低于30MPa）或电动钢丝刷处理，使基层表面形成深度不小于3mm的粗糙纹理。我们做过对比试验：用扫帚扫毛的基层，界面砂浆粘结强度平均0.6MPa；而用高压水射流处理的基层，粘结强度达到0.9MPa以上，且离散性更小。粗糙度的量化控制，比“拉毛”这种模糊描述要可靠得多。

搅拌和涂刷的实操细节，直接决定施工质量

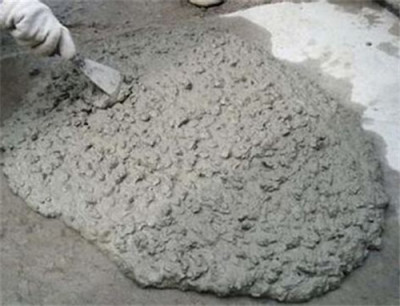

界面砂浆的搅拌不是加水搅匀就行。聚合物界面砂浆中的乳液成分对搅拌速度和时间敏感。我们在某厂房地坪改造项目中遇到过工人用普通手电钻搅拌，转速太快（超过800rpm），导致乳液破乳，砂浆出现分层，涂刷后表面发黏、不固化。正确做法是使用低速搅拌器（转速控制在300-500rpm），先加约70%的清水，边搅拌边加入粉料，搅拌3分钟后静置2分钟，再搅拌1分钟至均匀无颗粒。

涂刷厚度也是个坑。很多工人习惯一次涂刷过厚，认为“厚了粘结牢”。实际上，聚合物界面砂浆单次涂刷厚度不宜超过2mm，过厚会导致内部水分挥发不均，形成收缩裂缝，反而降低粘结力。我们在某桥梁支座垫石施工中严格控制涂刷厚度在1.5mm左右，用湿膜厚度规实时检测，最终28天粘结强度达到1.2MPa，远高于规范要求。涂刷时建议采用十字交叉法，先横向刷一遍，再纵向刷一遍，确保基层表面全覆盖。

养护条件对界面砂浆性能的影响比想象中大

界面砂浆涂刷后是否需要养护，很多规范没明确说，但实际工程中差别很大。聚合物界面砂浆中的乳液需要在一定湿度和温度下才能充分成膜。我们在某地下车库项目做过对比：一段墙面涂刷后自然干燥（温度25℃，湿度40%），另一段涂刷后覆盖湿布养护24小时。7天后做拉拔试验，自然干燥段粘结强度0.7MPa，湿养护段达到1.1MPa。原因是湿养护提供了乳液成膜所需的湿度环境，避免了过快失水导致的聚合物膜破裂。

温度控制同样重要。聚合物界面砂浆的施工温度范围通常标注为5-35℃，但实际施工中，低于10℃时，乳液的成膜性能会明显下降。我们在某北方冬季项目中发现，当气温在3-5℃时涂刷的界面砂浆，14天后拉拔强度只有0.5MPa，而同一批材料在20℃条件下施工的，7天就达到0.9MPa。建议冬季施工时，将界面砂浆和基层温度都控制在10℃以上，必要时用热水搅拌（水温不超过40℃），并在涂刷后覆盖保温材料。

验收时别只看表观，拉拔试验才是硬指标

现场验收界面砂浆施工质量，最直接的方法是做拉拔试验。按JGJ/T 110-2017《建筑工程饰面砖粘结强度检验标准》的方法，在界面砂浆层上粘贴标准拉拔块（40mm×40mm），养护7天后用拉拔仪测试。我们建议一个检验批（不超过1000㎡）至少检测6个点，取平均值。合格标准是粘结强度不低于0.6MPa，且单个最小值不低于0.4MPa。如果出现低于0.4MPa的点，必须查找原因，通常问题出在基层处理或涂刷厚度上。

还有一种快速判断方法：用硬质合金划针在界面砂浆层上划“井”字，如果划痕边缘整齐、无起皮脱落，说明粘结良好；如果划痕处砂浆成片脱落，说明粘结力不足。这个方法虽然不够精确，但适合现场快速筛查。我们在某医院外墙改造项目中就用这个方法，发现约5%的涂刷区域存在脱层，及时返工处理，避免了后期空鼓隐患。
