搜索“C40高强砂浆”的工程师或施工队长，多半是在为支座灌浆、设备基础二次浇筑或结构加固选材。您最关心的是：C40这个强度等级在现行规范里到底对应哪种具体材料、施工时怎么保证这40兆帕能稳定达到，以及它和普通C40混凝土在施工工艺上有哪些要命的区别。下面我从一个干了15年现场的角度，把这些问题掰开讲清楚。

C40高强砂浆到底是个什么材料，别跟C40混凝土搞混了

很多刚入行的同行容易把C40高强砂浆和C40混凝土当成一回事，实际上两者在骨料粒径和胶凝材料体系上有本质区别。按GB/T 50448-2015《水泥基灌浆材料应用技术规范》，C40高强砂浆的最大骨料粒径一般不超过4.75mm，而混凝土的粗骨料通常在5-25mm。这个粒径差异直接决定了它的流动性和填充能力——砂浆能钻进20mm宽的窄缝，混凝土不行。

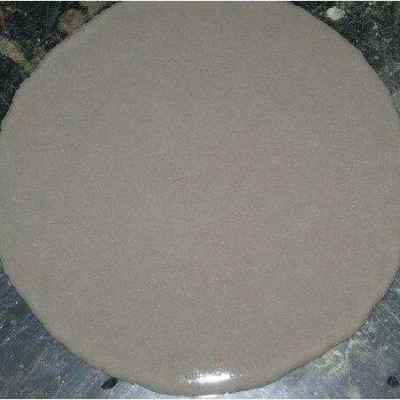

从配合比上看，C40高强砂浆的胶砂比（水泥与砂的比例）通常在1:1.5到1:2.0之间，水胶比严格控制在0.35以下才能保证28天抗压强度稳定达到40MPa以上。经验上来说，如果现场实测水胶比超过0.38，28天强度大概率会掉到35MPa以下，这是我们在某电厂设备基础灌浆项目中踩过的坑。所以材料进场后第一件事，不是看报告，而是用流动度试模测初始流动度，控制在250-300mm之间才合格。

施工温度对强度发展的影响，比你想的敏感得多

C40高强砂浆的强度发展对温度极其敏感。我们在某桥梁支座灌浆施工中做过对比：环境温度25℃时，标准养护的试件3天强度能达到28MPa，7天就到35MPa；但同一批材料在5℃低温下施工，3天强度只有12MPa，7天才到22MPa。这个差异如果不提前预估，很容易导致工期延误。

实际操作中，我建议施工温度低于10℃时，必须用温水拌合（水温控制在30-40℃），并且浇筑后立即覆盖保温被。温度高于35℃时，要采取骨料遮阳降温、用冰水拌合等措施，否则浆体在30分钟内就会失去流动性。记住一个经验数据：施工温度每降低10℃，28天强度大约会损失8-12%。这个规律在GB/T 50448的条文说明里没有明确写，但现场实测数据很稳定。

养护不是走过场，湿养护7天是底线

很多工地为了赶进度，浇筑完C40高强砂浆后只洒一次水就完事，这是强度不合格的头号原因。高强砂浆的水胶比低，内部水分蒸发快，如果养护不到位，表面失水会导致塑性收缩裂缝，裂缝深度可达2-3mm，直接成为强度薄弱点。

以某地铁盾构管片修补项目为例，我们要求浇筑后立即覆盖湿麻布，前24小时每隔2小时喷一次水，之后每天喷水3次，持续7天。现场钻芯取样检测显示，按这个标准养护的芯样28天强度平均42.5MPa，而旁边只简单洒水养护的芯样只有36.8MPa。所以，湿养护7天不是建议，是硬性要求。如果条件允许，用养护剂涂刷表面效果更好，尤其适合垂直面或仰面施工。

现场快速检测强度的方法，别只等28天试块

等28天试块压出来再发现问题，黄花菜都凉了。我们在实际工程中会用回弹法做早期强度预估。对于C40高强砂浆，7天龄期时回弹值达到32-36（换算强度约28-32MPa），基本可以判断28天能达标。这个数据来自我们在三个不同工地累计120组试件的对比统计，相关性系数在0.85以上。

另外，建议每个施工段留不少于两组同条件养护试块，一组7天压，一组28天压。如果7天强度低于25MPa，就要立刻调整配合比或施工工艺，而不是等到28天再补救。这个“7天预警值”是我个人的经验总结，规范里没有，但非常实用。

选材料时盯住两个指标：流动度和竖向膨胀率

采购C40高强砂浆时，不要只看28天强度报告。有两个关键指标必须核对：初始流动度（按GB/T 50448附录A测试）应≥250mm，30分钟流动度损失不应大于50mm；竖向膨胀率（按JC/T 986-2018测试）应在0.02%-0.05%之间。膨胀率太低，灌浆后会产生收缩缝隙；膨胀率太高，可能撑裂基体。

在某大型设备基础灌浆中，我们曾遇到一批材料28天强度42MPa，但竖向膨胀率只有0.01%，结果拆模后发现顶面有2mm的凹陷。后来换成膨胀率0.03%的材料，问题解决。所以，现场验收时务必让供应商提供这两个指标的检测报告，最好自己复测一下流动度，这个操作不复杂但能规避大部分风险。
