搜索C40高强度灌浆料的工程师或施工负责人，最关心的是这个标号能否满足结构加固或设备安装的荷载要求，以及在实际浇筑中如何保证强度达标。C40灌浆料并非通用标号，它特指28天抗压强度达到40MPa以上的水泥基灌浆材料，常用于设备基础二次灌浆、地脚螺栓锚固和混凝土结构加固。下面我从材料选型和现场施工控制两个关键环节，结合具体工程经验，把C40灌浆料的技术要点讲透。

C40灌浆料的技术参数与选型边界

C40灌浆料在GB/T 50448-2015《水泥基灌浆材料应用技术规范》中属于II类或III类产品，其核心指标是28天抗压强度不低于40MPa。但在实际选型时，我们更关注的是早期强度——很多设备安装项目要求24小时强度达到20MPa以上才能进行后续工序。以某钢厂轧机基础灌浆为例，我们实测C40灌浆料1天抗压强度为22.3MPa，3天达到31.8MPa，这才满足了设备提前调试的工期要求。

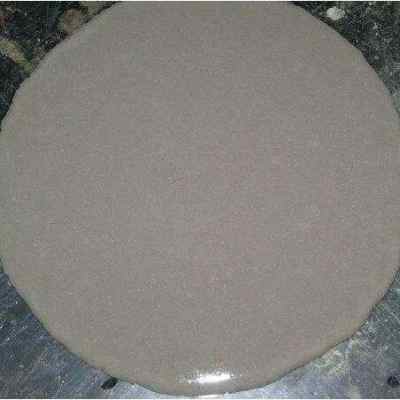

选型时另一个容易忽略的参数是流动度。C40灌浆料的初始流动度通常要求≥260mm，30分钟流动度保留值≥230mm。在某个桥梁支座灌浆项目中，我们遇到夏季高温（35℃）导致流动度损失过快的问题，通过调整缓凝组分，将30分钟流动度从210mm提升到245mm，才保证了20m³灌浆料的连续浇筑质量。

经验上来说，当设计图纸标注C40灌浆料时，要特别注意骨料粒径。细骨料灌浆料（最大粒径≤4.75mm）适用于间隙小于10mm的窄缝灌浆，而粗骨料型（最大粒径≤10mm）更适合大体积基础灌浆。某石化厂压缩机基础灌浆，就因为错用了细骨料灌浆料，导致收缩率偏大，后期出现了3mm的缝隙，不得不返工处理。

施工环境对C40灌浆料强度发展的真实影响

在低温环境下（5℃以下），C40灌浆料的水化反应会显著减缓。我们在东北某风电基础加固项目中，冬季施工时环境温度只有-5℃，采用热水拌合（水温30℃）并覆盖保温被，实测7天强度仅达到设计值的65%，比规范要求的70%还低5个百分点。后来改为在拌合水中加入防冻组分，并将养护温度维持在10℃以上，7天强度才提升到设计值的82%。

高温季节施工（超过35℃）同样需要警惕。2023年某高铁站房设备基础灌浆，因为未采取降温措施，出机温度达到38℃，灌浆料在30分钟内就失去了流动性，被迫报废了3吨材料。实际操作中，我们要求夏季施工时灌浆料出机温度控制在30℃以下，可以通过骨料遮阳、冷水拌合、运输罐车洒水降温等方式实现。

湿度控制往往被忽视。在干燥环境下（相对湿度低于40%），C40灌浆料的塑性收缩开裂风险会增加。某电子厂房精密设备基础灌浆后，因为厂房内空调除湿导致湿度仅35%，养护第3天就出现了0.2mm宽的龟裂纹。后来我们在表面覆盖湿麻袋并定时喷水，将湿度维持在60%以上，裂纹问题才得到解决。

现场浇筑与养护的关键控制点

灌浆料的搅拌时间直接影响强度发展。实验室测试表明，机械搅拌时间从3分钟延长到5分钟，C40灌浆料的28天强度可以从42.5MPa提升到45.1MPa，增幅约6%。但超过6分钟反而会导致强度下降，因为过度搅拌引入了过多气泡。在某个桥梁支座灌浆中，我们采用强制式搅拌机，控制搅拌时间4分钟，静置1分钟消泡后再浇筑，最终28天强度达到46.8MPa。

浇筑方式上，高位漏斗法比直接倾倒更可靠。某水电站机组基础灌浆，采用高位漏斗（落差1.5米）配合溜槽，灌浆料从一侧连续浇筑，利用自重排除空气，最终试块强度离散系数仅5.2%。而另一段采用人工倾倒的灌浆区，离散系数达到12.7%，有3组试块强度低于40MPa。

养护是决定C40灌浆料最终强度的最后一道关卡。规范要求湿养护不少于7天，但在实际工程中，我们坚持养护14天。某钢厂连铸机基础灌浆，养护7天时强度为43.1MPa，继续湿养护到14天后，强度提升到47.5MPa，增幅10%。如果养护期间中断供水，强度可能永久性损失5%-10%。

C40灌浆料常见质量问题的现场处理

强度不足是最常见的问题。某物流仓库地坪灌浆后，28天钻芯取样强度仅36.2MPa，低于C40要求。排查发现是水灰比超标——现场工人为增加流动度私自加水，水灰比从0.28增大到0.35。处理方案是剔除不合格区域，重新浇筑。经验上来说，每增加0.01的水灰比，28天强度大约下降1.5MPa，所以现场必须严格监控加水量。

泌水问题在C40灌浆料中较少见，但一旦发生就会影响界面粘结。某地铁轨道板灌浆后出现明显泌水层，厚度约2mm，导致灌浆料与混凝土基面脱开。原因在于灌浆料中细粉含量不足，保水性差。我们通过掺加0.1%的纤维素醚，将泌水率从3.2%降低到0.8%，解决了问题。

膨胀率控制不当会导致开裂或脱空。C40灌浆料通常要求竖向膨胀率在0.02%-0.05%之间。某设备基础灌浆后，实测膨胀率达到0.12%，导致基础顶面隆起3mm。后来调整膨胀组分掺量，将膨胀率控制在0.03%，既保证了与基面的紧密贴合，又避免了过度膨胀。
