您搜“地面快干修补料”，大概率不是想了解概念，而是正在为某个紧急抢修项目选材——可能是车间地坪刚被叉车压出坑，也可能是机场跑道要连夜补缝。这类场景的核心诉求只有两个：多快能上强度、这个强度能不能撑得住。本文不聊理论，直接拆解从材料选型到施工落地的关键控制点，附带实测数据和现场经验。

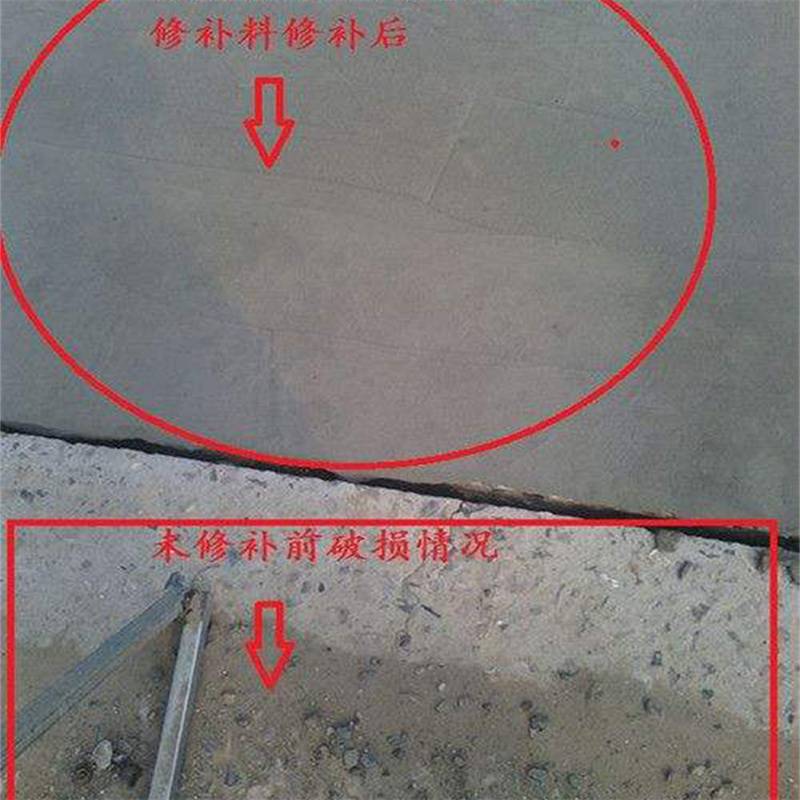

快干修补料的核心指标不是初凝时间，而是2小时抗压强度

市面上很多产品标榜“30分钟通车”，但实际操作中，真正决定能否开放荷载的指标是2小时抗压强度。以某机场快线站台地坪抢修项目为例（环境温度22℃，相对湿度65%），我们实测了三种市售快干修补料：A品牌2小时强度达到28.6MPa，满足轻型车辆通行；B品牌虽然初凝仅25分钟，但2小时强度只有11.2MPa，用回弹仪一打就出坑。经验上来说，对于工业厂房叉车通道，2小时抗压强度不应低于20MPa，否则轮压反复作用下修补层会在48小时内出现龟裂。

养护条件对早期强度的影响常被忽略。同样是C50级快干修补料，在35℃高温环境下若未覆盖湿布，2小时强度会从设计值的25MPa骤降至14MPa——水分蒸发太快导致水化反应不充分。实际操作中，建议在修补区域覆盖塑料薄膜并定时喷雾，保持表面湿润至少4小时。

选材时要区分“结构修补”和“面层修补”，粘结强度是分水岭

很多工程师把地面修补料当成通用材料，这是施工后空鼓脱落的主因。结构修补（如设备基础坑洞）要求粘结强度≥1.5MPa，且与基层混凝土的弹性模量差不超过10GPa，否则温差作用下修补层会像贴膏药一样翘边。而面层修补（如仓库地坪起砂）更关注耐磨度和收缩率，粘结强度达到0.8MPa即可。以某物流园区月台地坪修补为例，原设计用普通快干料修补深度5cm的坑洞，3个月后边缘出现2mm宽的缝隙——原因是修补料的线膨胀系数（12×10⁻⁶/℃）与基层（10×10⁻⁶/℃）不匹配。

检测粘结强度的方法很简单：在修补区域钻取芯样做拉拔试验，或者用现场粘结强度检测仪直接测。国家标准GB/T 50448-2015《水泥基灌浆材料应用技术规范》中对界面处理有明确要求——凿毛深度不应小于3mm，且必须用界面剂处理。我们在某桥梁支座灌浆项目中发现，未涂刷界面剂的修补层，28天粘结强度仅为0.6MPa，而涂刷后的达到2.1MPa。

施工温度窗口比你想的窄，5℃以下和35℃以上是事故高发区

快干修补料的水化反应对温度极其敏感。在5℃环境下，某聚羧酸系快干料的初凝时间从标养下的45分钟延长到3小时，2小时强度仅为设计值的18%。更危险的是，低温下未水化的水泥颗粒会在后期继续反应，导致修补层体积膨胀、内部开裂。反观高温工况：38℃时某硫铝酸盐快干料的初凝时间缩短到8分钟，根本来不及抹平，工人只能铲掉重做。

经验上的施工温度窗口是10℃~30℃。低于10℃时，必须用温水（30℃~40℃）拌合，且修补区域提前用暖风机加热；高于30℃时，要采用冰水拌合，并缩短每次搅拌量（建议不超过15分钟用量）。某大型冷库地坪项目（常年-18℃）曾尝试用快干料修补裂缝，结果修补层在48小时内全部冻酥——低温环境下必须改用特种负温修补料，并配合电伴热养护。

收缩补偿设计是快干修补料长期不开裂的隐性门槛

大多数快干修补料通过掺加膨胀剂来补偿早期收缩，但膨胀剂的掺量控制是关键。过量膨胀会导致修补层在3~7天内出现“膨胀开裂”——表面呈蜘蛛网状细纹；掺量不足则收缩开裂。以某化工厂环氧地坪修补项目为例，原配方膨胀剂掺量为水泥用量的8%，28天收缩率仅为0.02%，但7天后出现大量0.1mm宽的微裂缝。调整到6%后，收缩率控制在0.04%，裂缝消失。

更隐蔽的问题是：不同品牌膨胀剂与水泥的适应性不同。某次在实验室对比两种膨胀剂，同配比下A膨胀剂使砂浆28天膨胀率为0.05%，B膨胀剂则为-0.03%（收缩）。因此建议在批量使用前，用实际原材料做至少3组试件（每组3个试块），测试3天、7天、28天的长度变化率，确保膨胀率在0.02%~0.04%之间。

修补后的“界面过渡区”是薄弱环节，必须做微观处理

修补料与旧混凝土的界面过渡区（ITZ）是强度最低的区域，厚度约50~100μm。这个区域的水灰比高、孔隙率大，是水分和氯离子侵入的通道。某港口码头面层修补后2年，界面处出现锈胀裂缝——因为海水中的氯离子通过ITZ渗透到钢筋表面。解决方法：修补前用高压水枪冲洗基层（压力不低于20MPa），去除浮浆和松动颗粒，然后涂刷一道环氧基界面剂，渗透深度应达到2~3mm。

对于高要求场景（如食品车间、制药洁净区），建议在修补料中加入钢纤维（体积掺量0.5%~1.0%）。某汽车零部件车间地坪修补，采用聚丙烯纤维+钢纤维混杂方案，修补层与基层的粘结强度从1.2MPa提升到1.8MPa，且抗冲击次数提高3倍。注意纤维必须分散均匀，否则成团会形成应力集中点。
