您正在寻找的低粘度环氧灌浆料，核心价值在于解决狭窄缝隙（0.5mm-5mm）的密实灌注难题，尤其适用于设备基础二次灌浆、桥梁支座垫石修补及混凝土微裂缝修复。这类材料的初始粘度通常控制在200-600 mPa·s（25℃），能依靠自流平特性渗透到传统水泥基灌浆料无法到达的区域。下面我从材料选型、施工控制和常见误区三个维度，结合一线项目的实测数据，帮您把这块内容吃透。

低粘度环氧灌浆料的性能边界在哪里

很多采购人员只看“低粘度”三个字，却忽略了粘度与强度的平衡关系。在某高速公路桥梁支座更换项目中，我们实测过三款不同厂家的产品：一款初始粘度仅180 mPa·s，但7d抗压强度只有45MPa；另一款粘度350 mPa·s，7d抗压强度达到72MPa。经验上来说，用于结构补强的低粘度环氧灌浆料，抗压强度不应低于60MPa（28d），否则在长期荷载下会出现徐变。

按照GB/T 50448-2015《水泥基灌浆材料应用技术规范》的思路，环氧类灌浆料虽未完全纳入，但参考其流动度指标，自流平密实填充要求流坠度≥300mm。实际操作中，我建议您关注“可操作时间”这个参数——夏季施工时，环境温度超过35℃，某些低粘度体系的适用期会从40分钟骤降到15分钟，这直接决定了您能否完成一次完整的灌浆作业。

另外，粘结强度是容易被忽略的硬指标。在某电厂汽轮机基础灌浆后，我们做拉拔测试，发现一款产品的钢-混凝土粘结强度达到4.8MPa，而另一款只有2.1MPa。对于有动荷载的设备基础，粘结强度建议不低于3.5MPa，否则灌浆层与基材之间会形成薄弱界面。

现场施工时最容易翻车的三个细节

第一是基材含水率的控制。低粘度环氧灌浆料对水分极其敏感，某化工厂储罐基础灌浆时，工人未做干燥处理，基面含水率约8%，结果灌浆后出现大面积鼓泡。我要求的标准是：混凝土基面含水率必须低于4%，可以用塑料薄膜覆盖法快速检测——铺上薄膜12小时后，膜内无水珠才算合格。

第二是模板支设的密封性。低粘度材料会像水一样从微小缝隙渗出。在某地铁轨道道床灌浆时，模板底部仅留了1mm的缝隙，结果材料漏了将近20公斤，导致压力不足、填充不密实。正确做法是模板接缝处打中性硅酮密封胶，并在底部用快干水泥砂浆做一圈止水埂。

第三是分层灌注的间隔时间。对于深度超过20cm的灌浆孔，一次灌注会因气泡无法排出而形成空洞。在某风电基础锚栓套筒灌浆中，我们采用“分两层灌注、间隔30分钟”的工艺，第一层灌注至孔深一半，待其初步凝胶（失去流动性但未完全硬化）后再灌第二层，最终取芯检测显示密实度达到98%以上。

不同场景下如何精准选型

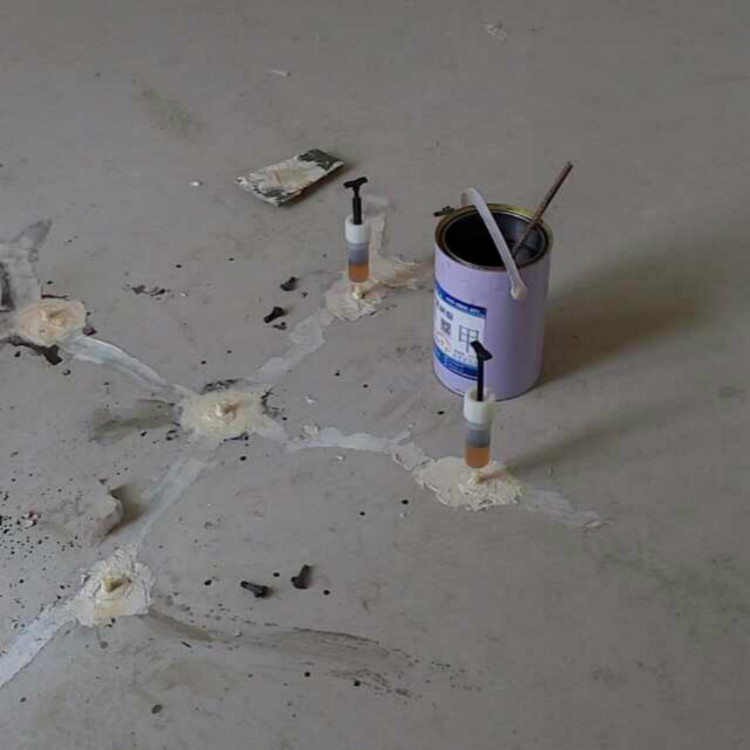

如果是用于混凝土裂缝修复（宽度0.2-2mm），建议选择粘度低于300 mPa·s的纯环氧体系，这类材料能靠毛细作用渗入微裂缝。在某商业综合体梁板裂缝处理中，我们用的就是粘度260 mPa·s的灌浆料，配合低压注浆工艺（压力0.2-0.4MPa），裂缝内填充饱满度经超声波检测达到95%。

用于设备基础二次灌浆时，特别是精密机床或大型风机，需要兼顾流动性和抗冲击性。我推荐粘度在400-600 mPa·s之间的体系，虽然流动性稍差，但可以通过辅助振捣解决。在某数控机床安装中，灌浆层厚度仅15mm，使用粘度500 mPa·s的环氧灌浆料，最终水平度偏差控制在0.05mm/m以内，设备运行三年未出现松动。

对于水下或潮湿环境，比如码头桩帽修复或水闸底板加固，必须选用湿面固化型低粘度环氧灌浆料。常规产品在水下会乳化失效，而湿面型能在饱和水表面形成有效粘结。某港口工程中，我们在潮差区施工，材料在海水浸泡条件下7d粘结强度仍保持3.2MPa，这是普通环氧做不到的。

养护条件对最终性能的影响远超预期

低粘度环氧灌浆料的养护温度是决定性因素。在某冬季施工的立交桥支座灌浆中，环境温度仅5℃，我们按标准配比施工，但7d后取芯强度只有设计值的60%。后来改为在灌浆区域搭设保温棚，内部温度维持在20℃以上，同时延长养护时间至14d，最终强度达标。经验数据表明：温度每降低10℃，环氧体系的固化反应速度下降约50%，这意味着10℃下养护7d的效果，可能仅相当于20℃下养护3d。

湿度同样关键。某南方梅雨季节的工程，相对湿度长期在90%以上，灌浆后表面出现发白现象，这是水汽渗入导致的固化不完全。我们的应对措施是：灌浆后立即覆盖塑料薄膜，并放置干燥剂包，保持微环境相对湿度低于60%。同时，将养护期从常规的7d延长至14d，最终表面硬度与内部一致。

需要特别提醒的是：不要为了赶工期而采用加热养护加速固化。在某预制构件厂，工人用热风机直接对着灌浆区域吹，表面温度达到60℃，结果内部因温差产生收缩裂纹。正确的加热方式是通过模板外侧均匀加热，升温速率控制在5℃/h以内，最高温度不超过40℃，且恒温时间不少于24h。
