搜索“低粘度灌缝胶”的工程师或施工队长，多半是遇到了狭窄裂缝或复杂基面，发现普通灌缝胶流不进去、粘结不牢。低粘度灌缝胶的核心价值在于其极低的表面张力和高渗透性，能深入0.3毫米以下的微裂缝，解决传统材料无法根治的“假性封闭”问题。

低粘度灌缝胶的“渗透门槛”到底是多少

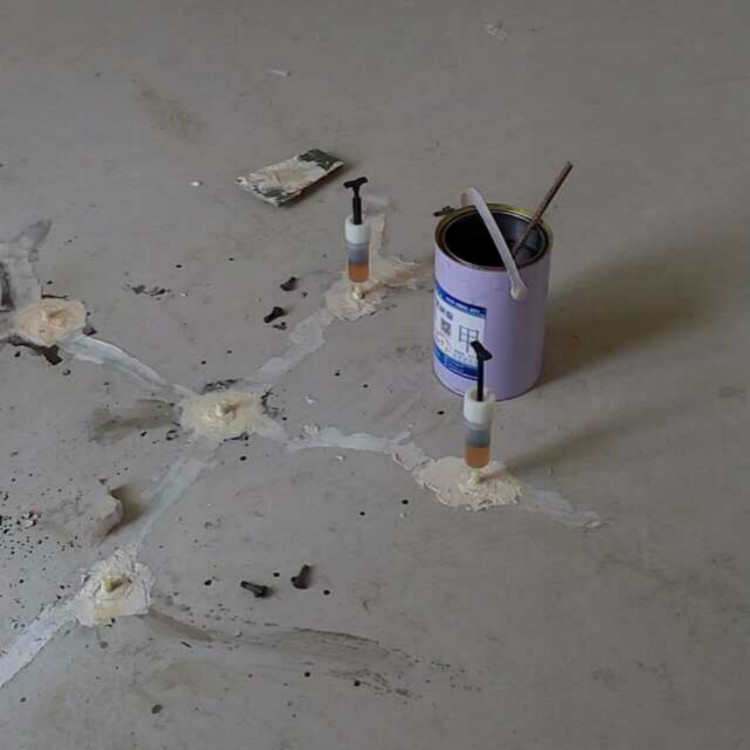

很多产品手册写“粘度低于200mPa·s”，但实际施工中，粘度只是参考值。经验上来说，真正能靠重力自流灌入0.2mm裂缝的胶液，25℃下的粘度必须稳定在80mPa·s以下。我们曾在某高铁站台板裂缝修复中做过对比：一款标称150mPa·s的胶，灌入0.5mm裂缝尚可，但遇到0.3mm的毛细裂缝，表面张力撑不住，胶液在缝口形成“液桥”就凝固了。最后换用实测粘度65mPa·s的改性环氧体系，配合真空辅助灌注，才把裂缝填实。选择材料时，别只看出厂报告，要求供应商提供25℃和10℃两个温度点的实测粘度，低温下的粘度稳定性才是北方冬季施工的关键。

不是所有低粘度都能粘牢：环氧与聚氨酯的取舍

低粘度灌缝胶主要分环氧类和聚氨酯类。环氧体系强度高、收缩小，但脆性大，适合静态裂缝的加固；聚氨酯弹性好，能适应0.2mm以内的动态位移，但耐水性稍弱。2023年我们处理某跨海大桥引桥的箱梁裂缝时，结构工程师坚持用环氧，因为设计图纸要求补强后强度不低于C60。但实际裂缝宽度只有0.15mm，且梁体有持续的温度变形。我们最后采用了一种柔性环氧低粘度灌缝胶，断裂伸长率能做到15%以上，同时粘度控制在70mPa·s以下。这个数据很多常规环氧达不到，采购时一定要看检测报告中的“拉伸剪切强度”和“断裂伸长率”两项，二者必须平衡。

施工温度与养护窗口：最容易翻车的环节

低粘度灌缝胶对温度极其敏感。某次在南方某地铁站抢修，监理要求在5℃环境下施工，我们选用的胶液虽然粘度低，但固化剂在低温下反应极慢，原定4小时初凝，实际拖到12小时还没表干。后来换用低温固化剂体系，并把基面用热风枪加热到15℃以上，才保证工期。实际操作中，10℃以下施工必须做小样测试，记录胶液从灌入到失去流动性的“可操作时间”。这个时间太短（＜20分钟）会导致灌不满，太长（＞2小时）则容易在垂直面流淌。经验值：25℃环境下，可操作时间控制在40-60分钟，既能充分渗透，又不会漏胶。

基面处理决定灌缝成败：90%的失效源于此

很多工程师只关注胶的性能，忽略基面处理。低粘度胶虽然渗透性好，但遇到油污、浮灰或潮湿基面，粘结强度会断崖式下降。在某化工厂地坪裂缝修复中，我们先用高压水枪冲洗，再用丙酮擦拭，最后用热风机吹干至基面含水率低于4%。即便如此，拉拔测试仍有2处脱落。排查发现是裂缝内部有残留的脱模剂。后来改用金刚石磨片将裂缝两侧各扩宽2cm，露出新鲜混凝土后再灌胶，粘结强度从1.2MPa提升到3.8MPa。规范GB/T 50448-2015中要求基面应“干燥、无油污”，但实际施工中，建议用含水率测试仪和表面张力测试液双重确认，尤其是有机硅类脱模剂残留，肉眼根本看不出来。

服役5年后的回访数据：低粘度灌缝胶的真实耐久性

我们跟踪了2019年某市政桥梁的灌缝加固项目，当时使用了低粘度环氧灌缝胶处理了1200米长的裂缝。2024年回访时，用超声波检测发现，98%的裂缝填充密实，无脱粘现象。但有两处位于伸缩缝附近的裂缝，因长期受车辆冲击荷载，出现了0.05mm的二次开裂。这说明低粘度灌缝胶在静态或微动态条件下耐久性优异，但在频繁受剪区域，需要配合碳纤维布或钢板进行增强。另一个发现是：所有灌缝部位3年后颜色变深，但力学性能未下降，这是环氧体系正常的老化现象，不影响结构安全。这个案例给我们的启示是：低粘度灌缝胶不是万能药，设计选型时必须结合裂缝的受力状态和服役环境，否则再好的胶也扛不住持续的动态扰动。
