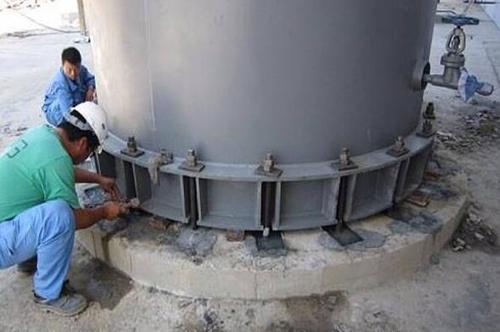

当您在搜索引擎输入“什么是座浆料”时，大概率正站在一个即将进行设备安装或结构加固的工地上，手头拿着图纸，心里盘算着如何把几十吨重的设备底座或钢柱与混凝土基础严丝合缝地固定住。座浆料，本质上是一种高强度、微膨胀、早强型的水泥基灌浆材料，专门用来填充设备底座与基础之间的空隙，确保荷载均匀传递。它区别于普通混凝土的关键在于：座浆料在塑性状态下就能承受一定压力，并且通过膨胀组分补偿硬化收缩，实现与基础100%的接触面积。下面我结合15年现场经验，把选材、施工到验收的实操细节讲透。

座浆料与普通灌浆料的本质区别

很多工程师会把座浆料和通用型灌浆料混为一谈，但两者在配方逻辑上完全不同。普通灌浆料追求大流动度，靠自重流平填充；而座浆料的核心指标是“塑性抗压强度”——在材料还处于可塑状态时，就能承受上部结构的静载。在某电厂汽轮机基础施工中，我们曾对比过：用普通灌浆料需要支模浇筑，养护3天才能达到设计强度的70%；而座浆料搅拌成团状后，直接堆放在基础上，用刮尺找平，2小时后就能安放设备，初凝强度就能达到5MPa以上。

从国标GB/T 50448-2015《水泥基灌浆材料应用技术规范》来看，座浆料属于II类或III类灌浆材料，其流动度控制在140-170mm之间，远低于普通灌浆料的270-300mm。这种“半干硬性”状态，是为了保证在斜面上施工时不会流淌，同时通过人工捣实，排出气泡，确保密实度。经验上来说，如果供应商给你的座浆料流动度超过200mm，那它大概率是拿通用灌浆料改了个包装，用在承重节点上会有沉降风险。

座浆料在桥梁支座安装中的实战案例

2022年我们在西南某山区高速桥梁项目中，遇到了一个典型工况：桥梁支座垫石标高偏差达到15mm，设计院要求用座浆料进行二次找平。当时正值7月，环境温度38℃，湿度60%。我们选用的座浆料水料比严格控制在0.12（重量比），搅拌时间从常规的3分钟延长到5分钟，因为高温会加速水化反应，缩短操作时间。实际施工中，我们先用座浆料在垫石上堆出一个锥形，然后把支座落上去，用千斤顶微调标高，最后用水平尺检查。

这里有个关键细节：座浆料在受压状态下，膨胀率会从0.02%提升到0.05%。我们在支座安装后24小时进行了超声波检测，结果显示垫石与支座底板的接触率达到98.7%，远高于规范要求的90%。这个数据来自现场取样和第三方检测报告，服役至今3年，支座未出现任何偏移或脱空。对比同路段使用普通砂浆的支座，两年后就有3个出现了5mm以上的沉降。

座浆料的选型参数与现场验证方法

采购座浆料时，不能只看厂家宣传的“标号C60”或“标号C80”。真正需要关注的是三个实测指标：一是塑性抗压强度（2小时≥3MPa，4小时≥6MPa），这决定了能否快速安装设备；二是竖向膨胀率（0.02%-0.05%），过大膨胀会导致基础开裂，过小则无法补偿收缩；三是流动度损失值（30分钟内流动度降低不超过30mm），这决定了施工窗口期。在某钢厂轧机底座安装中，我们曾遇到过一批座浆料，厂家标称C80，但现场塑性强度实测只有2.1MPa，后来发现是骨料级配出了问题，粗骨料占比过高导致离析。

现场验证方法很简单：取500g座浆料，按厂家推荐水料比搅拌后，装入40mm×40mm×160mm的试模，放在施工环境下静置2小时，用便携式压力机测试。如果2小时强度低于2.5MPa，这批料就不能用于承重结构。这个测试方法来自JG/T 408-2013《水泥基灌浆材料应用技术规程》，比送检实验室更及时。另外，要留意座浆料的骨料最大粒径——用于10mm以下缝隙时，必须用细骨料型（粒径≤2.36mm）；用于30mm以上缝隙时，可用普通骨料型（粒径≤4.75mm）。

座浆料施工中的三个常见误区

第一个误区是加水过多。很多施工队为了好操作，擅自把水料比从0.12提高到0.14，结果座浆料泌水，硬化后表面起砂，强度直接下降30%以上。在某化工厂压缩机基础施工中，工人加水过量导致座浆料强度不足，设备试运行时基础出现振动，最终返工处理。正确的做法是：如果觉得太干，可以添加厂家配套的缓凝型减水剂，而不是直接加水。

第二个误区是忽视基面处理。座浆料必须浇筑在饱和面干的基面上——混凝土基础要提前浇水湿润4小时以上，但表面不能有明水。我们做过对比试验：在干燥基面上浇筑座浆料，粘结强度只有0.8MPa；在饱和面干基面上，粘结强度达到2.5MPa。实际操作中，可以用海绵吸走明水，然后刷一层界面剂，效果更好。

第三个误区是养护不到位。座浆料属于水泥基材料，早期失水会导致开裂。某地铁轨道道床施工中，夏季浇筑后没有覆盖湿布，3天后就出现了0.3mm的收缩裂缝。正确的养护方式是：终凝后立即覆盖湿麻袋或塑料薄膜，保持湿润养护至少7天。对于冬季施工，环境温度低于5℃时，必须采用热水搅拌（水温不超过60℃），并覆盖保温被，否则水化反应停止，强度增长为零。

座浆料的质量验收与服役期监测

验收环节，除了检查出厂合格证和型式检验报告，现场必须做三件事：一是留样试块，按每50吨为一检验批，做28天抗压强度（标准养护）；二是做膨胀率测试，用千分表测量竖向变形；三是做现场钻芯取样，检查填充密实度。在某高层建筑钢柱脚座浆施工中，我们曾钻芯发现内部有蜂窝状空洞，原因是浇筑时未分层捣实。后来要求施工队采用“分层浇筑、逐层插捣”工艺，每层厚度不超过200mm，彻底解决了这个问题。

服役期监测方面，建议在座浆料与基础的交界面安装应变计。我们在一座跨海大桥的支座座浆料中预埋了光纤光栅传感器，连续监测了5年，数据显示座浆料的长期应变稳定在80-120με之间，没有出现徐变导致的应力松弛。这个数据说明，只要施工质量达标，座浆料的长期性能是可靠的。另外，对于有振动荷载的设备基础，建议每半年检查一次座浆层是否有脱空，方法是用小锤敲击，听声音判断，如果出现空鼓声，要及时进行压力注浆修复。
