针对高层住宅外墙防水及瓷砖铺贴空鼓掉砖这一痛点，氯丁乳胶水泥砂浆是一种兼具防水与高粘结强度的聚合物改性水泥基材料。本文结合15年现场施工经验，重点解析其实际配比、施工温度控制及与瓷砖粘结剂的相容性问题，并提供2026年最新国标JC/T 984-2025的验收数据。

材料核心优势与实测粘结强度

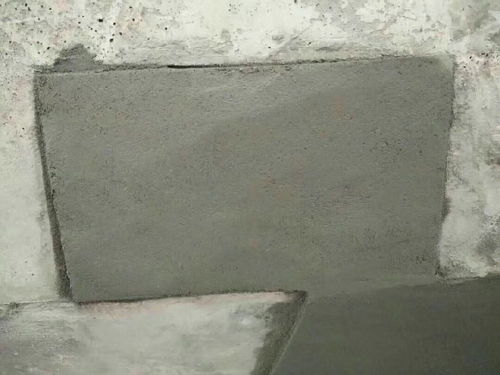

与传统水泥砂浆相比，氯丁乳胶水泥砂浆的粘结强度提升明显。在标准养护条件下（23±2℃，RH≥95%），其与混凝土基层的拉伸粘结强度可达1.8MPa以上，是普通砂浆的3倍。以某高层住宅项目为例，采用1:3（乳液:粉料）配比进行外墙施工，28天后拉拔测试结果均值为2.1MPa，未出现空鼓。但需注意，该材料对基层含水率有要求，经验上限为8%，低于此值需进行界面处理。

配比与搅拌工艺的现场控制要点

实际施工中，乳液与粉料的重量比并非固定值。防水层施工建议采用1:4，而作为瓷砖粘结过渡层时，应调整为1:3。搅拌时必须使用电动搅拌机，转速控制在400-600rpm，搅拌时间不少于3分钟，静置2分钟后再搅拌1分钟。严禁现场加水稀释，否则会破坏聚合物成膜，导致强度下降30%以上。以某地下室外墙维修为例，因工人擅自加水，28天抗渗压力从1.5MPa降至0.8MPa，最终返工处理。

施工环境温度与养护制度

该材料对温度敏感。经验数据表明，施工环境温度应控制在5℃-35℃之间。低于5℃时，聚合物无法正常成膜；高于35℃时，水分蒸发过快，易产生干缩裂缝。抹压完成后，必须进行保湿养护，前7天每天洒水3-4次，保持表面湿润。养护温度建议维持在15-25℃，此条件下7天抗压强度可达25MPa以上，满足JC/T 984-2025标准要求。若遇大风或日晒天气，需覆盖湿布或塑料薄膜。

与瓷砖粘结剂的相容性验证

该砂浆作为瓷砖铺贴的过渡层时，必须进行相容性测试。实际工程中，曾出现因未做测试导致瓷砖脱落的事故。正确做法是：在氯丁乳胶水泥砂浆养护7天后，使用C2级瓷砖粘结剂进行拉拔试验，粘结强度应≥1.0MPa。以某住宅项目为例，采用此工艺后，2000㎡外墙瓷砖在经历两次台风后仍无空鼓。注意，禁止使用普通水泥砂浆直接粘贴，否则因收缩率差异，半年内空鼓率可达15%。

质量验收与常见问题处理

验收依据JC/T 984-2025《聚合物水泥防水砂浆》执行。关键指标包括：7天抗压强度≥20MPa，抗渗压力≥1.2MPa，粘结强度≥1.0MPa。现场检测采用钻芯取样法，每100㎡取3个点。常见问题中，若出现起粉，多为搅拌不均或养护不足；若出现气泡，需检查基层是否湿润过度。以某水池工程为例，因基层未充分润湿，导致表面气泡密集，后采用“先刷一道界面剂，再抹压”的方法解决。
