您搜索的高强无收缩自密实混凝土，本质上是一种通过特殊外加剂和级配设计，实现无需振捣、依靠自重流动密实，且硬化后体积微膨胀、强度可达C80的高性能混凝土。它主要解决配筋密集区、薄壁结构或加固工程中，振捣无法进行、新旧混凝土界面粘结差、收缩开裂这三大痛点。

流动性、填充性与抗离析的平衡点怎么找

很多资料只提“高流动性”，但实际操作中，流动性越高，骨料越容易下沉、浆体上浮，这就是离析。我们要求的是“动态稳定性”——在流动过程中不分离。根据JGJ/T 283-2012《自密实混凝土应用技术规程》，坍落扩展度控制在650-750mm是常规区间，但关键指标是V型漏斗通过时间，它反映的是拌合物的粘稠度。以我参与的一个高铁箱梁内部隔板浇筑为例，我们要求V型漏斗时间在7-11秒之间，低于7秒容易离析，高于11秒则流动太慢，无法在15分钟内完成全腔填充。

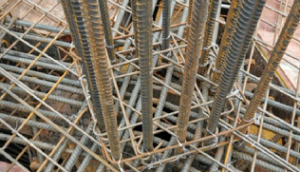

另外，L型仪和U型仪的通过高度也是硬指标。对于配筋净距只有30mm的加固柱，必须保证U型仪填充高度达到320mm以上（规范要求≥300mm），否则钢筋背后会出现空洞。经验上说，在满足流动度的前提下，适当提高砂率（48%-52%）和粉煤灰掺量（15%-20%），能有效增强浆体对粗骨料的包裹力，这是抗离析的实操技巧。

无收缩和微膨胀的机理与实测数据

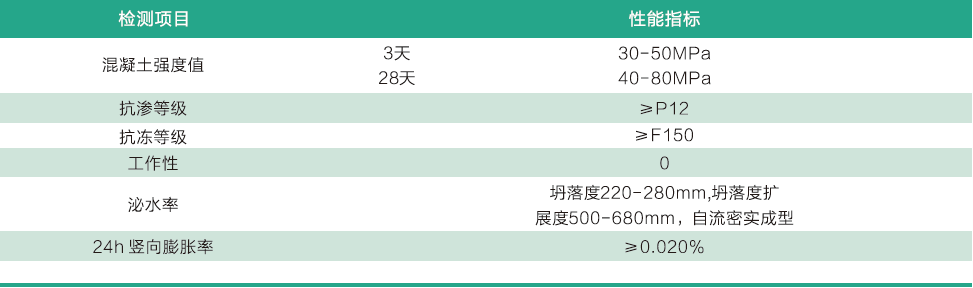

原文说“硬化过程无收缩”，这个表述不准确。高强无收缩自密实混凝土不是不收缩，而是通过膨胀组分（如钙矾石或氧化钙类膨胀剂）的预膨胀来补偿收缩。按照GB/T 50448-2015《水泥基灌浆材料》的要求，竖向膨胀率在24小时应达到0.02%-0.10%。我们在某电厂汽机基础二次灌浆中实测，采用8%掺量的UEA膨胀剂，水中养护14天的限制膨胀率为0.035%，转入干空养护28天后的收缩率为0.008%，最终仍有0.027%的净膨胀，这才真正实现了“无收缩”。

需要注意的是，膨胀剂的掺量必须根据环境温度和结构约束度调整。夏季高温施工（超过30℃），膨胀剂反应过快，容易在塑性阶段就膨胀完，后期仍然收缩。冬季低温（低于5℃），反应滞后，可能7天后才开始膨胀，而此时混凝土已有一定强度，膨胀反而会引发内应力。所以规范JGJ/T 283里明确要求，膨胀剂掺量需通过试验确定，不能照搬厂家推荐值。

加固工程中的界面粘结与免振捣施工

新旧混凝土界面粘结是加固工程成败的关键。原文说“不进行界面处理”，这在结构加固中是不允许的。根据GB 50367-2013《混凝土结构加固设计规范》，新老混凝土结合面必须凿毛、清理浮渣，并涂刷界面剂。我们曾处理过一座公路桥的盖梁增大截面加固，原混凝土表面用高压水射流凿毛至露出粗骨料（粗糙度≥4mm），涂刷水泥基界面剂后，立即浇筑自密实混凝土，28天钻芯取样做拉拔试验，界面粘结强度达到1.8MPa，超过了规范要求的1.5MPa。

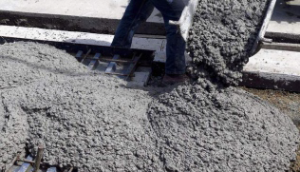

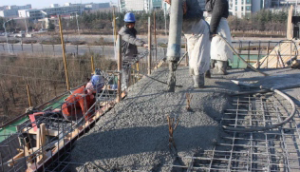

免振捣施工的难点在于排气。在箱梁底腹板浇筑时，模板顶部每隔2米设一个排气孔，浇筑速度控制在10-15m³/h，让混凝土从一端向另一端缓慢推进，气泡才能沿模板壁和钢筋缝隙排出。如果浇筑速度太快，空气被封闭在底部，拆模后会出现蜂窝麻面。实际操作中，我们还会在模板外侧用木槌轻敲，辅助气泡上浮，这不算振捣，而是辅助排气。

强度等级与配合比设计的常见误区

原文说“最高强度可达80MPa”，这个数据偏保守。目前工程中C60-C80是常规应用，C100也有成熟案例。但高强自密实混凝土的胶凝材料用量通常达到500-550kg/m³，水胶比控制在0.28-0.35之间，这导致水化热集中，容易产生温度裂缝。以C80配合比为例，我们采用P·O 52.5水泥+硅灰（8%）+矿粉（15%），水胶比0.28，减水剂掺量1.8%，28天抗压强度实测92MPa，但7天水化热峰值达到65℃，必须采取埋设冷却水管或覆盖保温被的措施。

另外，很多采购人员误以为强度越高越好。实际上，对于无收缩自密实混凝土，强度等级的选择应匹配原结构混凝土强度。加固工程中，新浇混凝土强度宜比原结构高一个等级，但不超过C60，否则弹性模量差异过大，界面剪应力集中，反而容易脱粘。JGJ 145-2013《混凝土结构后锚固技术规程》对此有明确建议。

施工环境与养护的硬性要求

自密实混凝土对温度敏感。低于5℃时，减水剂效果下降，流动度损失快；高于35℃时，水分蒸发快，容易产生塑性收缩裂缝。规范要求施工环境温度在5-35℃之间，且模板温度不应超过40℃。我们在夏季施工时，会采用冰水拌合（水温控制在10℃以下），并洒水冷却模板。冬季则用热水拌合（水温不超过60℃），并延长搅拌时间30秒。

养护是保证无收缩性能的最后一道关。由于胶凝材料用量大，早期失水会导致膨胀剂无法充分反应。必须采用覆盖塑料薄膜+湿麻袋的双层养护方式，前7天保持表面湿润，14天内不得受风吹日晒。以某地铁车站侧墙为例，我们要求拆模后立即喷涂养护剂，并挂设土工布淋水，实测7天内的湿度保持在90%以上，最终结构无任何可见裂缝。
