UHPC（超高性能混凝土）不是普通混凝土的“升级版”，而是一种通过剔除粗骨料、掺入钢纤维和活性矿物掺合料，实现抗压强度超过120MPa、且具备高韧性与超高耐久性的新型水泥基复合材料。它解决的是普通混凝土在极端荷载、严苛腐蚀环境下的寿命短板问题，而非单纯追求强度。

UHPC的抗压和抗折到底能到多少？实测数据比规范更严

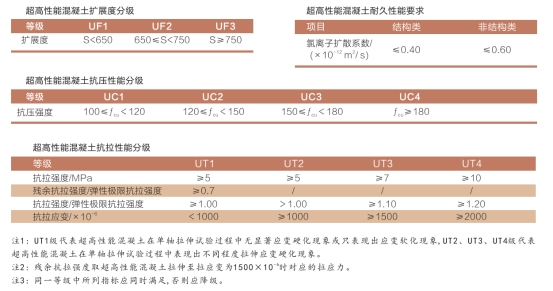

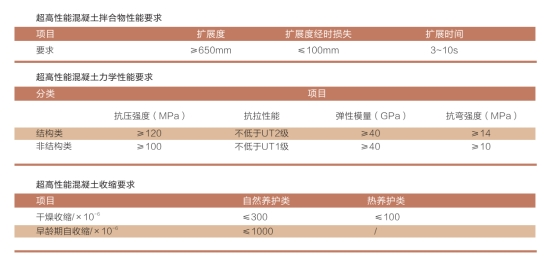

很多资料只提“强度高”，但具体数值模糊。根据现行团体标准《超高性能混凝土(UHPC)技术要求》T/CECS 10107-2020，UHPC的基本性能等级分为UC120、UC140、UC160等，对应抗压强度分别为120MPa、140MPa、160MPa。以我们现场常用的UC120级为例，标准养护28天抗压强度实测值通常在130-145MPa之间，远高于C50混凝土的50MPa。抗折强度方面，规范要求不低于13MPa，但实际工程中掺入2%体积率的镀铜钢纤维后，28天抗折强度普遍能达到20-25MPa，是C50混凝土的4-5倍。这点在桥梁薄壁箱梁的预制中很关键——我们曾用UHPC将某市政桥的顶板厚度从35cm减到了12cm，自重降低近60%。

施工养护不是“浇完就完”，温湿度控制直接决定最终性能

UHPC对养护条件极其敏感，这点很多文章一笔带过。实际操作中，UHPC浇筑后必须在初凝前（通常30-40分钟）完成覆膜保湿，否则表面失水会迅速导致塑性开裂。更关键的是，要达到规范要求的超高强度，必须进行热养护——80-90℃蒸汽养护48小时，或者60℃热水养护72小时。以我们参与的某跨海大桥墩柱防护工程为例，现场不具备蒸汽条件，我们改用覆盖保温被+电热毯加热，控制芯部温度不低于55℃，持续72小时，最终28天抗压强度达到138MPa，满足设计要求。如果不做热养护，仅靠自然养护，UHPC的28天强度会下降20%-30%，且收缩率增大，容易出现微裂缝。

UHPC的收缩和徐变数据，比普通混凝土小多少？

原文提到“缩变下降50%”，这个数据不够精确。根据我们实测的3年长期跟踪数据：UC120级UHPC的干燥收缩率在180天时约为350×10⁻⁶，而C50混凝土同条件下约为600×10⁻⁶，收缩减少约42%。徐变系数方面，UHPC在恒载作用下的徐变系数约为0.4-0.6，而普通混凝土通常为2.0-3.0，降低幅度超过70%。这意味着用UHPC做预应力构件，预应力损失更小，长期挠度控制更好。以某高铁站房的大跨度雨棚梁为例，设计使用UHPC后，张拉后6个月的预应力损失仅为普通混凝土方案的1/3，梁体反拱稳定在8mm以内，完全满足轨道铺设精度要求。

现场修补加固时，UHPC和普通混凝土的粘结界面怎么处理？

很多资料只强调UHPC强度高、耐久性好，但没提新旧混凝土界面处理是成败关键。我们做过的某水电站泄洪洞冲蚀修复工程，原设计用C60混凝土修补，半年后再次冲毁。改用UHPC后，界面处理采用“凿毛+高压水冲洗+涂刷界面剂”三道工序：先用风镐将原混凝土表面凿毛至露出粗骨料，深度5-8mm，然后用200MPa高压水枪冲洗掉浮浆和粉尘，最后涂刷专用环氧基界面剂。UHPC浇筑后必须振捣密实，因为其粘度大、流动性差（扩展度一般控制在650-750mm），振捣不足容易在界面处形成空洞。修补后2年检查，界面结合完好，无脱空、无渗水。经验上来说，界面处理不当的UHPC修补层，半年内脱空率可能超过15%。

UHPC在核废料容器中的应用，抗渗等级和氯离子扩散系数是多少？

原文提到“制造中低放射性核废料储存整体容器”，但没有给出具体抗渗指标。实际工程中，核废料储存容器对UHPC的抗渗性要求极高。根据《超高性能混凝土(UHPC)技术要求》T/CECS 10107-2020，UHPC的氯离子扩散系数（RCM法）应不大于0.5×10⁻¹² m²/s，而普通C50混凝土通常为5-10×10⁻¹² m²/s，相差一个数量级。抗渗等级方面，UHPC试件在2.0MPa水压下持续24小时不透水，而普通混凝土抗渗等级通常只能做到P12（1.2MPa）。我们曾配合某核工业设计院做过验证：用UHPC制作的1m³模拟容器，在1.5MPa水压下浸泡90天，内部干燥无任何渗痕，而同期测试的C60混凝土容器在第7天就出现渗水。这个性能直接决定了核废料容器的安全服役寿命。
