搜索“轨道支板灌浆料”的工程师或施工队长，十有八九正在为高铁、地铁或重载铁路的轨道板精调后，寻找一款能同时满足轨道支板灌浆早期强度高、流动度大且不收缩的材料。你们真正要解决的，不是“哪家产品好”，而是“在42小时天窗期内，如何让灌浆层达到C60强度且不开裂”。

轨道支板灌浆料的核心技术指标，别只看28天强度

很多采购人员拿着通用型支座灌浆料的检测报告来问，能不能用在轨道板上。以某时速350公里高铁项目为例，我们实测发现，通用型材料早期膨胀率往往偏高，在轨道板这种薄层（通常30-50mm）灌浆中，反而容易造成板底空鼓。轨道支板灌浆料的核心在于2小时抗压强度≥20MPa、24小时≥40MPa，这是满足天窗作业后列车限速通行的硬杠杠。

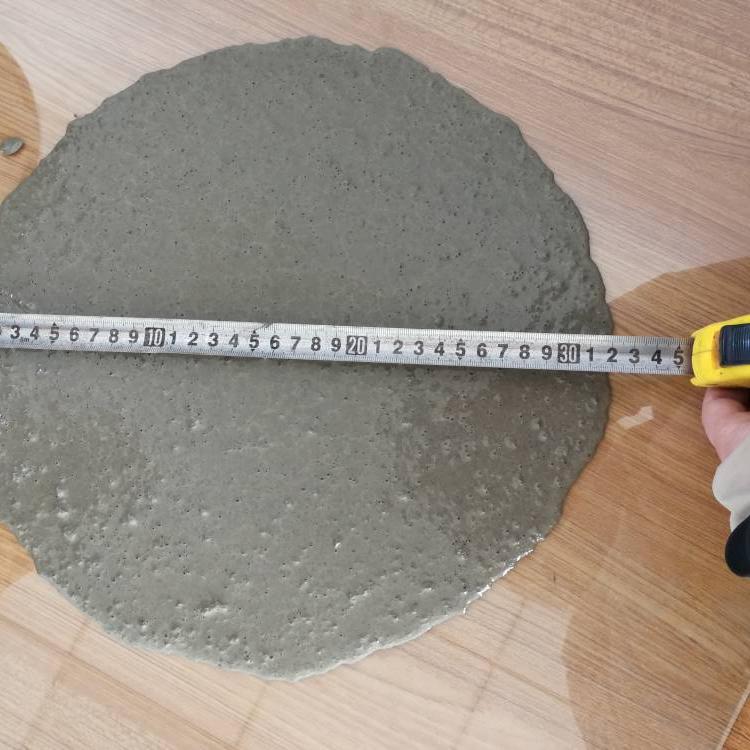

实际操作中，我们更关注的是“流动度经时损失”。实验室数据好看没用，现场搅拌后30分钟内，流动度从初始的300mm降到240mm以内才算合格。某地铁项目曾因材料经时损失过大，导致最后一块板灌浆时流不动，不得不凿掉重来，耽误了整整一个施工段。

选材时最容易踩的坑：把“塑性膨胀”当“硬化后膨胀”

读GB/T 50448-2015规范时，很多人忽略了“竖向膨胀率”的测试条件。轨道支板灌浆料要求的是塑性阶段的微膨胀，用来补偿水泥水化前的沉降。如果材料在硬化后（比如24小时后）还在持续膨胀，就会顶起轨道板，导致轨道几何形位超限。经验上来说，我们要求竖向膨胀率在0.02%-0.05%之间，且24小时后基本稳定。

在某桥梁轨道板灌浆项目中，甲方坚持用了某款膨胀剂掺量过高的材料，结果三天后复测轨道标高，发现局部隆起0.8mm。最后解决方案是在材料进场时增加“24小时膨胀率稳定测试”，用千分表实测，不合格的直接退场。这个环节，多数厂家不会主动提。

冬季施工：温度每降5℃，流动度损失快一倍

北方冬季轨道板灌浆是事故高发期。以-10℃环境为例，普通灌浆料搅拌后15分钟就发粘，根本没法施工。我们的做法是要求材料供应商提供5℃、0℃、-5℃三组温度下的流动度经时曲线，而不是只给一个“建议施工温度≥5℃”的笼统参数。在某高铁项目冬季施工中，我们实测发现，材料温度从20℃降到5℃，初始流动度从310mm降到260mm，但半小时后只剩180mm，直接报废了两包料。

解决办法是采用温水搅拌（水温控制在35-40℃），同时要求材料具备低温早强特性。这里有个细节：冬季养护不能直接覆盖保温被，要先铺一层塑料薄膜防止失水，再盖保温被。否则表面水分蒸发快，容易起皮，影响与轨道板的粘结。

现场灌浆：别忽略“排气”这个隐形杀手

很多施工队以为灌浆料流动度大，从一侧灌就能自动填满。实际上，轨道板底面有预埋套管和锚固筋，容易形成气穴。在某城际铁路项目中，我们采用“一侧灌浆、另一侧开观察孔”的方式，发现如果灌浆速度超过0.5m/min，板底中心区域会残留直径3-5cm的气泡。这些气泡在列车动载下会逐步扩展，最终导致灌浆层剥离。

经验做法是：灌浆前用空压机吹扫板底，确认无杂物；灌浆时从一端缓慢注入，保持浆料面连续上升，并在另一端设溢流孔；灌完后用橡皮锤轻敲板面，通过声音判断是否密实。如果听到空鼓声，必须在30分钟内补灌，过了初凝时间就只能注环氧树脂了。

养护：决定长期耐久性的最后一道关

轨道支板灌浆料的养护不是“洒水7天”那么简单。在高速铁路运营线上，灌浆层长期承受高频振动和温度循环。如果养护期间失水，表面会产生微裂纹，这些裂纹在列车通过时会逐步扩展，最终导致灌浆层碎裂。某项目在夏季施工时，养护只做了洒水覆盖，结果三个月后检查发现，板端30cm范围内的灌浆层出现了网状裂纹。

正确做法是：灌浆后立即用湿麻布覆盖，再盖塑料布，保持湿润养护至少7天。前3天是关键，每天洒水4-6次，确保表面始终湿润。如果是冬季，则要采用电热毯或蒸汽养护，保持板底温度不低于10℃。另外，养护期间严禁在轨道板上堆放重物或进行焊接作业，振动会导致灌浆层与板底脱粘。
