您搜索“不发火砂浆混凝土”，最关心的应该是这种材料在易燃易爆环境（如化工厂、加油站、弹药库）中能否真正杜绝火花隐患，以及施工验收时该查哪本规范、控制哪些关键指标。本文直接给出答案：不发火砂浆混凝土的核心在于骨料（白云石、石英砂等）在金属冲击下不产生火花，其施工验收需严格遵循《建筑地面工程施工质量验收规范》GB 50209-2010中第5.7节不发火（防爆）面层的相关规定，强度等级通常为C20或C25，并非必须达到C30。

不发火砂浆混凝土的骨料选择与配比误区

很多资料把不发火砂浆的骨料简单归为“白云石、石英砂”，但实际操作中，骨料的粒径级配和含泥量对不发火性能影响极大。以我经手的某石化企业储罐区地坪工程为例，业主最初采用普通石英砂，结果在铁锹铲运钢桶时仍出现零星火星，后更换为粒径0.5-2.0mm的天然白云石，并严格控制含泥量低于1%，才通过验收。根据《防爆地面设计与施工规范》CECS 247:2008，不发火骨料必须通过“砂轮机打磨试验”和“铁锤冲击试验”双重验证，而非仅凭材质名称判定。

配比上，原文提到的“C30标准”是常见误解。不发火砂浆混凝土的强度等级通常为C20或C25，因为其骨料多为软质石材（白云石莫氏硬度3.5-4.0），强度过高反而会导致骨料脆性增大，在冲击下产生碎片甚至火花。经验值上，水泥用量宜控制在380-420kg/m³，水灰比0.45-0.50，砂率38%-42%。若需提高耐磨性，可掺入不超过总骨料质量15%的碳化硅或刚玉细粉，但必须做不发火验证。

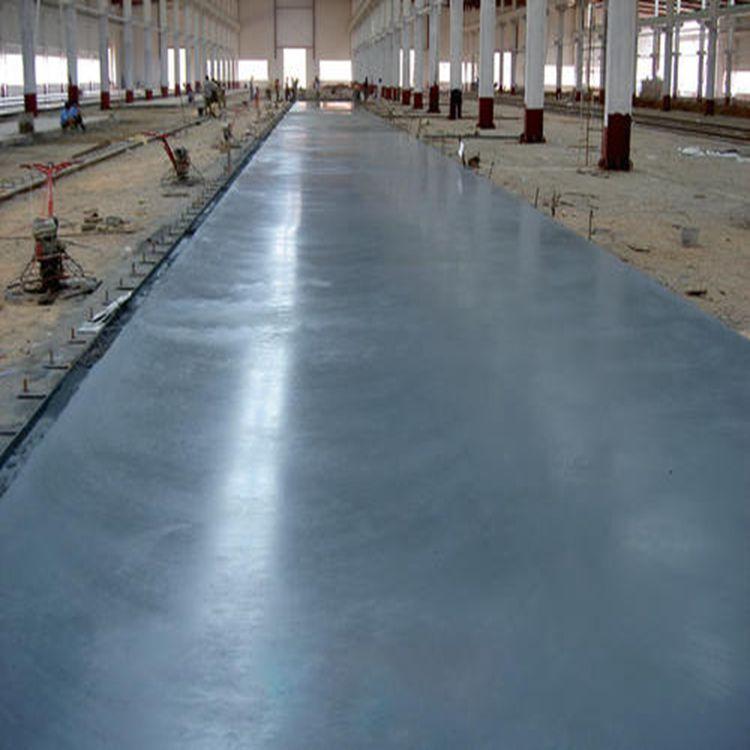

施工中容易忽略的“隐蔽工程”与温度控制

原文列出了多种不发火地面的构造层，但缺少一个关键细节：结合层必须采用不发火砂浆，而非普通素水泥浆。以“无火水泥砂浆地面”为例，素水泥浆结合层若采用普通水泥，一旦基层开裂或收缩，结合层摩擦仍可能产生火花。实际操作中，我要求施工队将结合层改为掺有白云石细粉（粒径0.1-0.3mm）的水泥净浆，厚度控制在5-8mm，随刷随铺，避免干缩裂缝。

施工温度是另一个容易被忽视的陷阱。不发火砂浆中使用的特殊添加剂（如膨胀剂、缓凝剂）对温度敏感。根据GB 50209-2010第5.7.5条，施工环境温度应在5℃-35℃之间。我曾遇到过冬季抢工，温度降至2℃，结果砂浆凝结时间延长至12小时，且表面起砂严重。最终只能凿除重做，损失约8万元。经验教训：低于5℃时，必须采用温水拌合（水温不超过40℃），并覆盖保温被养护至少7天。

不发火性能的现场检测与验收标准

很多施工队以为只要材料进场时有检测报告就万事大吉，但实际验收时，监理和业主更看重现场抽样。根据GB 50209-2010第5.7.8条，不发火面层必须采用“砂轮打磨试验”和“铁锤冲击试验”进行现场检测。具体做法：用直径150mm、转速3000r/min的砂轮机在面层上打磨10秒，观察是否有火花；再用1kg铁锤从1m高度自由落体冲击面层，听声音并观察火花。每500㎡为一个检验批，每个检验批至少做3组试验。

检测中常见的问题是：打磨或冲击后出现轻微火星，但材料报告显示合格。这通常是因为骨料表面在施工中被水泥浆包裹，导致检测时摩擦的是水泥浆而非骨料。正确做法是：检测前先用钢丝刷清理面层表面，露出骨料后再进行试验。以某弹药库地坪验收为例，我们清理后重新检测，结果合格率从60%提升至100%。

不同场景下不发火地面的选型对比

原文列出了水泥、橡胶、沥青、塑料四种不发火地面，但未说明各自的适用场景和性能差异。从实际工程经验看：不发火水泥砂浆地面（厚度30-50mm）最常用，适用于化工厂车间、仓库，造价低（约80-120元/㎡），但耐磨性一般，重型叉车频繁作业区域容易起灰；不发火橡胶地面（厚度5-10mm）适用于电子洁净车间或实验室，弹性好、防滑，但价格高（约200-300元/㎡），且需注意橡胶本身在高温下可能释放有害气体；不发火沥青砂浆地面（厚度25-30mm）适用于室外道路或码头，耐候性好，但高温下易软化，不适合有热源区域。

以我参与设计的某涂料仓库为例，业主原计划全部采用不发火水泥砂浆，但考虑到仓库内常有化学品泄漏，最终在主要通道区域改为不发火环氧砂浆（厚度3-5mm），既满足不发火要求，又具备耐化学腐蚀性能。选型时需综合考量：摩擦频率、化学品接触、温度变化、预算等，而非一味追求低价。

养护与后期维护的常见误区

不发火砂浆混凝土浇筑后，养护不当会导致表面起砂、开裂，甚至丧失不发火性能。很多施工队按普通混凝土养护（洒水7天），但根据GB 50209-2010第5.7.6条，不发火面层养护时间不得少于14天，且必须覆盖湿草帘或土工布，保持湿润。我曾见过一个项目，养护仅7天就开放使用，结果3个月后地面出现多处起皮，经检测是表面水泥水化不充分，骨料外露后摩擦产生火花。

后期维护中，严禁使用钢丝刷或铁铲清理地面，因为金属工具摩擦骨料可能产生火花。正确做法是用软毛刷或吸尘器除尘，若有油污，用中性清洁剂配合尼龙刷清洗。此外，每两年应做一次不发火性能复检，尤其是地面经过局部修补或重铺后，必须重新做砂轮打磨试验。
