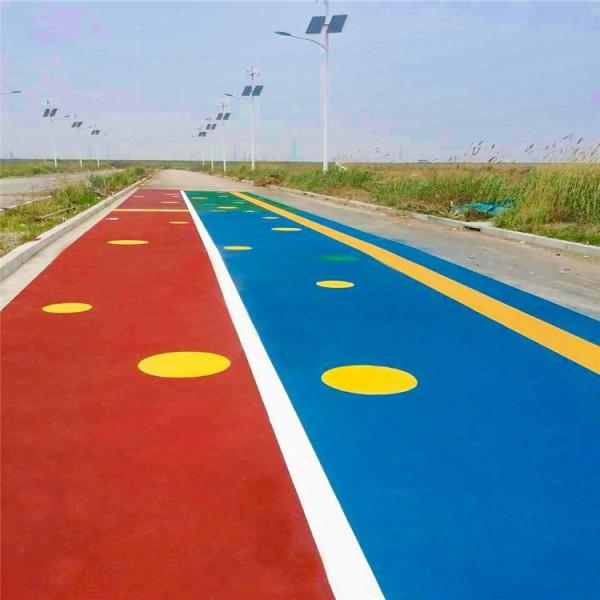

透水混凝土面漆（又称保护剂、封闭剂）的核心作用是保护透水混凝土面层，减缓紫外线和雨水侵蚀，同时提升色彩耐久性。针对施工方最关心的选材与用量问题，本文结合15年现场施工经验，重点讲清楚不同工况下该选单组份还是双组份、水性还是油性，以及喷涂中容易忽略的细节。

面漆选型：单组份与双组份的现场判断依据

透水混凝土面漆种类多，单组份和双组份是主要区分。单组份开桶即用，施工简便，适合工期紧、小面积修补项目，但耐候性一般，实测在紫外线强烈的西北地区，颜色保持期约2年。双组份需按比例混合固化剂，耐磨性和附着力更强，在重载路面或高人流广场上，3年后仍能保持80%以上色彩饱和度。

以某市政透水停车场项目为例，原设计使用单组份水性面漆，喷涂后第2年出现局部脱色。后改用双组份聚氨酯体系，每平方米用量控制在0.2-0.25kg（含稀释剂），至今4年未出现明显褪色。经验上来说，若项目验收标准要求面层颜色保持3年以上，优先选双组份；若预算有限且后期可补涂，单组份也可接受。

水性vs油性：根据基层温度和湿度定

水性面漆环保性好，VOC含量低，适合室内或封闭空间施工，但成膜温度需在5℃以上，湿度超过85%时易出现发白、起泡。油性面漆耐水性和渗透性更强，尤其适合透水混凝土这种多孔基层，但稀释剂含有机溶剂，施工时需保证通风。

实际操作中，我常建议施工队这样选：夏季高温干燥时，用水性面漆更安全，干燥快、不易流挂；冬季或南方梅雨季，用油性面漆更稳妥。以成都某小区透水路面为例，11月施工时气温8℃、湿度90%，水性面漆喷涂后出现明显“泪痕”，换成油性双组份后问题解决。注意油性面漆稀释剂用量要精准，配比偏差超过5%会影响光泽度。

喷涂工艺参数：流量、搭接与保护

无气喷涂机是主流工具，压力调至15-20MPa，喷嘴直径0.5-0.7mm。每台设备8小时可喷涂700-800㎡，但实际效率受基层平整度和遮挡物影响，建议按600㎡/天排工期。喷涂时搭接宽度5-8cm，运枪速度保持均匀，避免局部堆积造成“橘皮”或流挂。

浅色面漆遮盖力差，耗漆量比深色大15%-20%。以米黄色为例，单遍喷涂后若透底，需等表干（约30分钟）后再喷第二遍。保护措施不能省：路沿石、井盖用胶带或钢板遮挡，边缘要笔直。某项目因未保护路缘石，喷涂后清理成本比面漆本身还高，这个教训值得记住。

质量验收的三个硬指标

面漆喷涂后验收，主要看三点：不透底、遮盖均匀、机械喷涂流畅。不透底指面层颜色一致，无基层露出；遮盖均匀用目测和色差仪检测，色差ΔE≤3；流畅性指喷涂后表面无颗粒、无刷痕。

根据GB 50204-2015《混凝土结构工程施工质量验收规范》相关要求，面层涂装工程应无起皮、起泡、漏涂。实际项目中，我还会加测附着力：用划格法（间距2mm）检测，脱落面积不超过5%为合格。双组份材料需注意固化时间，温度低于10℃时，固化剂活性降低，建议用低温型固化剂，否则养护期需延长至48小时。

储存与施工常见误区

面漆储存要求阴凉干燥，温度5-35℃，开封后保质期一年。但很多施工队忽略一点：双组份材料一旦混合，必须在30分钟内用完，否则会凝胶失效。水性面漆冬季运输中若结冰，解冻后不可再用，因为乳液破乳会导致成膜性丧失。

另一个常见问题是基层含水率。透水混凝土浇筑后至少养护7天，含水率低于8%才能喷涂面漆。用塑料薄膜覆盖法检测：覆盖12小时后膜内无水滴即合格。某项目因赶工期，养护3天就喷涂，结果面漆起泡脱落，返工损失超5万元。这个坑，希望同行别再踩。
