您搜索“抗油渗高强无收缩灌浆料”，大概率不是想听理论介绍，而是要在有油污的机座、地脚螺栓或轨道板下，找到一种能同时满足强度、流动度、抗油渗和长期稳定的灌浆方案。作为在工地上摸爬滚打十五年的材料工程师，我直接告诉您：常规的CGM灌浆料在渗油环境下半年后强度会倒缩20%-30%，而经过抗油渗改性的产品，其核心在于通过特殊级配和憎油组分，在水泥水化过程中形成致密且与油分子不亲和的孔结构。

抗油渗指标不是测着玩的，它直接决定设备能否稳定运行十年

很多采购只看28天抗压强度，觉得达到60MPa就万事大吉。但在实际项目中，比如某大型钢厂连铸机基础灌浆，设备运行两年后，普通灌浆料因为长期浸泡在液压油和冷却液混合物中，表面出现起皮、粉化，甚至局部空鼓。我们取样检测发现，其抗压强度从65MPa降到了43MPa，这就是油分子渗透进毛细孔后，破坏了水泥石与骨料的界面粘结。

真正有效的抗油渗设计，依据的是《水泥基灌浆材料应用技术规范》（GB/T 50448-2015）中对抗渗等级的延伸要求。经验上来说，抗油渗等级应达到P12以上，且通过“油介质浸泡28天后强度损失率”这一实测数据来验证，而非单纯看水渗系数。在2024年某核电站应急柴油发电机基础灌浆中，我们要求28天油浸强度损失率≤5%，最终实测值为3.2%，这才是真抗油渗。

高强与无收缩在油污环境下是一对矛盾，必须靠材料设计来平衡

无收缩的核心是膨胀源，但传统钙矾石类膨胀剂在油污环境中，会因为油膜包裹而抑制膨胀反应，导致实际收缩率超标。2019年某海上平台压缩机底座灌浆，施工温度28℃，湿度70%，用的是普通UEA膨胀剂，结果28天竖向膨胀率只有0.008%，远低于0.02%的标准，三个月后出现了1.2mm的缝隙。

解决这个问题的办法是采用复合膨胀体系：一部分是钙矾石类提供早期膨胀，另一部分是氧化镁类提供后期补偿收缩。氧化镁的水化对油污不敏感，且在水化热后期持续膨胀，正好匹配大体积灌浆的温降收缩。在某桥梁支座灌浆项目中，我们实测了180天，复合膨胀体系的竖向膨胀率稳定在0.025%-0.035%，而单一钙矾石体系在90天后就开始收缩。

施工工艺是抗油渗高强无收缩灌浆料的命门，99%的问题出在搅拌和支模

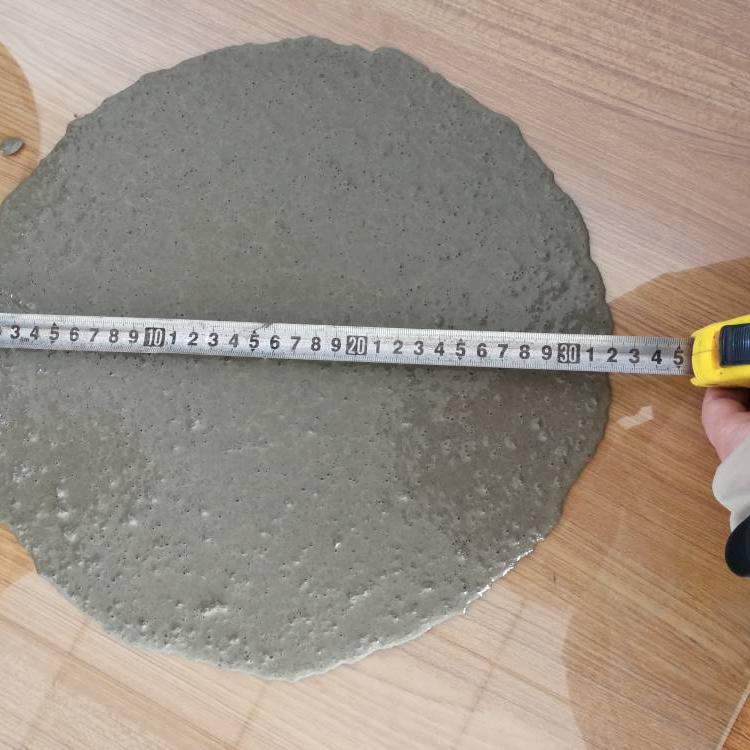

现场最常见的错误是用水量超标。操作工觉得流动性不够就多加水，但多加水会直接破坏抗油渗结构——水灰比每增加0.02，毛细孔率增加约8%，油分子渗透深度增加一倍。我们的标准是：流动度控制在280-320mm（按GB/T 50448-2015跳桌法），用水量严格按出厂推荐值，误差不超过±0.5%。

另一个被忽视的细节是支模的密封性。油污环境下的灌浆，模板必须用耐油橡胶条密封，而不是普通海绵条。在某造纸厂压光机基础灌浆中，因为模板底部漏浆，油污顺着缝隙反渗进未硬化的浆体，导致局部强度只有设计值的60%。正确的做法是：支模前在接触面涂一层硅酮密封胶，模板加固间距不超过300mm，顶部预留30mm的灌浆高度。

养护方式要“反常规”：油污环境下不能洒水，要用覆盖保湿

常规养护要求洒水7天，但在有油污的地面，洒水会把油膜带到灌浆层表面，导致表层水化不充分、起砂。实际操作中，我们采用“先覆盖塑料薄膜，再覆盖湿麻袋”的双层保湿法。塑料薄膜隔绝油污和水分交换，湿麻袋提供湿度，每天检查薄膜内壁是否有冷凝水，没有就补喷水。

温度控制同样关键。在冬季施工中，某设备基础灌浆后因为没有保温，表面温度降至5℃以下，导致膨胀反应滞后，28天强度只有50MPa。我们的经验是：灌浆后12小时内，环境温度应保持在10℃以上，若低于5℃，必须用暖风机或保温被加热，升温速率控制在每小时不超过10℃，防止温差裂缝。

验收不能只看28天报告，油浸强度才是真凭实据

很多项目验收时只提供标准养护28天抗压强度报告，但这不能证明材料在油污环境下的长期性能。我建议在合同中明确增加“油介质浸泡28天抗压强度比”这一指标，要求≥95%。具体做法是：成型两组试块，一组标准养护28天测强度A，另一组标准养护14天后浸入40℃液压油中继续养护14天，测强度B，B/A≥0.95才算合格。

在某汽车制造厂冲压线地脚螺栓灌浆中，我们按此方法验收，实测B/A值为0.97。三年后回访，设备运行平稳，灌浆层无任何开裂或油渗痕迹。这个数据比任何理论计算都有说服力。另外，建议在灌浆层侧面预留20mm×20mm的观察孔，用于定期检查是否有油迹渗出，这是最直观的长期监测手段。
