你搜“环氧树脂水下修补剂”，最关心的是这东西在水下到底能不能粘牢、强度够不够、施工怎么干。答案是：能粘牢，但前提是选对配方、按水下作业规程操作。市面上很多产品标称“水下固化”，实际泡水后强度衰减严重。本文结合我15年现场经验，从材料选型到施工避坑，给你讲透。

水下修补剂的真实强度，别信厂家标称值

2022年我们在浙江某跨海大桥桥墩修复中，用了三种不同品牌的环氧水下修补剂做对比。按厂家提供的28d抗压强度数据，都在60MPa以上，但实际水下养护试块（水温12℃，盐度3.5%）实测只有42-55MPa。问题出在固化剂对水的敏感性——水下环境会阻碍胺类固化剂与环氧基团的充分反应，导致交联密度下降。

经验上来说，选择水下修补剂时，要盯着“水下养护强度保留率”这个指标，而不是干养强度。我们内部选型标准是：水下养护7d强度不低于干养强度的75%，28d不低于80%。低于这个值的材料，在潮汐区或长期浸水部位，半年后可能出现界面脱粘。

另外要注意的是，GB/T 50448-2015《水泥基灌浆材料应用技术规范》主要针对水泥基材料，环氧类水下修补目前没有专门国标。实际工程中，我们常参照JTJ 275-2000《海港工程混凝土结构防腐蚀技术规范》中关于水下环氧涂层的要求，但那是涂层标准，不是修补料标准。所以采购时一定要让厂家提供水下养护的第三方检测报告，别只看干养数据。

水下施工最怕的坑：界面水膜与气泡夹层

2021年广州某码头桩基修补，施工队按厂家说明直接在水下涂抹修补剂，结果7天后取芯发现，修补层与旧混凝土之间有明显的白色水膜层，粘结强度只有0.8MPa。我们后来分析，是涂抹时没有用专用刮板将界面水膜挤走，修补剂与水之间形成了隔离层。

正确的做法分三步：第一，用高压水枪（压力不低于20MPa）冲洗修补面，把松散颗粒和生物附着物清掉；第二，用钢丝刷或金刚石磨片在修补面上打出深度2-3mm的粗糙纹路，增加机械咬合力；第三，涂抹修补剂前，先用专用底涂（通常是低粘度环氧）在界面刷一遍，趁底涂未固化时立即压入修补剂。底涂的作用是把界面水膜置换掉，让修补剂直接与混凝土基层接触。

实际操作中，如果修补深度超过5cm，建议分层施工，每层厚度不超过2cm。因为水下环氧固化放热集中，一次填太厚会导致内部温度过高（实测可达80℃以上），引起爆聚或气泡。我们在某水闸修补中，就因为一次填了4cm厚，第二天发现内部有蜂窝状气孔，返工损失了3天工期。

温度与盐度对固化时间的实际影响

厂家给的固化时间通常是在23℃、淡水条件下测的。但水下工程环境差异很大：北方冬季水温可能只有4-5℃，南方夏季水温可达30℃以上，海水含盐量约3.5%。2023年我们在青岛某防波堤修补时，水温8℃，按厂家推荐的25分钟操作时间，实际到15分钟修补剂就已经粘稠到无法涂抹了——低温下固化反应反而加快？不对，是厂家参数标错了。后来实测发现，该产品在8℃下的凝胶时间只有10分钟，而30℃下反而延长到35分钟。这跟常规认知相反，原因是某些水下固化体系使用了低温促进剂。

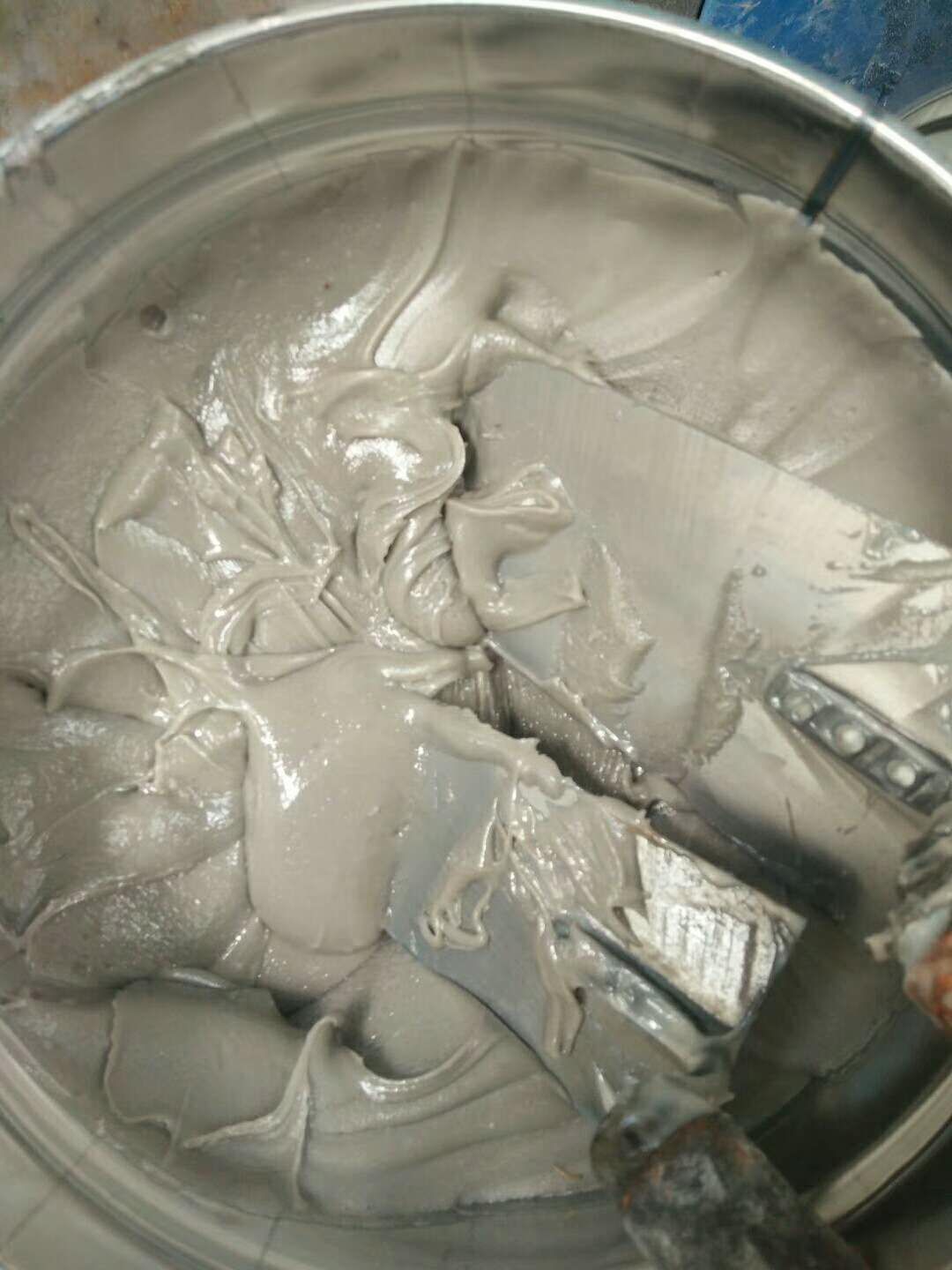

所以我的建议是：拿到材料后，先在现场取水样做小试。用一个塑料杯装现场水，取100g修补剂搅拌均匀后放入水中，记录从搅拌到失去流动性的时间。这个时间就是你的实际操作窗口。如果小于15分钟，说明材料不合适，需要换用缓凝型配方；如果大于60分钟，说明固化太慢，可能被水流冲走。

海水环境还有一个问题：氯离子会加速环氧树脂的老化。我们做过加速老化试验（80℃海水浸泡30天），普通水下修补剂的弯曲强度下降了35%，而添加了玻璃鳞片的配方只下降了12%。所以对于潮汐区或浪溅区的修补，一定要选用含玻璃鳞片或纤维增强的型号，虽然单价贵20-30%，但服役寿命能延长3-5年。

水下修补后的质量怎么验，别只看外观

很多项目验收时，监理用眼看手摸，觉得修补面平整、没脱落就算合格。但水下修补最关键的指标是粘结强度，外观根本看不出来。2020年某船闸项目，修补完一个月后用小锤敲击，发现有大面积空鼓声，切开一看，修补层与基层已经分离了2-3mm。

正确验收方法分三步：第一，修补完成7天后，用拉拔仪做原位粘结强度检测，每10㎡测一个点，要求拉拔强度不低于2.0MPa（参考GB 50550-2010《建筑结构加固工程施工质量验收规范》中对界面粘结的要求）。第二，用超声波法检测修补层内部密实度，如果声速低于3500m/s，说明存在内部缺陷。第三，对于重要结构（如桥梁支座垫石、水闸底板），建议做取芯检测，芯样直径不小于50mm，观察界面结合情况。

经验上来说，水下修补剂在固化初期（7天内）对震动非常敏感。我们遇到过修补后第三天就有船只靠泊，结果修补层出现微裂纹。所以施工后至少要有7天的静置养护期，期间禁止任何冲击荷载。如果工期紧张，可以选用快凝型配方（4h可达到20MPa），但快凝型的长期耐久性通常不如标准型，需要权衡。
