地聚合物注浆混合料的核心优势在于早期强度高（2h可达20MPa以上）、微膨胀补偿收缩，能有效填充水泥路面板底脱空，解决传统水泥浆收缩开裂和化学浆液成本高的问题。本文基于15年现场施工经验，重点讲材料选型、配合比调整和施工质量控制中的关键细节。

材料组成与性能指标

地聚合物注浆混合料不是简单的水泥+外加剂。实际工程中，我们用的配方包括：矿渣粉（S95级）为基材，掺入10%~15%的粉煤灰（F类Ⅱ级）调节流动度，外加3%~5%的硅灰提高早期强度，配合专用液体激发剂（模数1.4~1.6的水玻璃）。

关键性能参数要满足：初始流动度≥260mm（按GB/T 50448-2015附录A测试），30min流动度保留值≥200mm；凝结时间初凝≥30min、终凝≤120min（25℃标准条件下）；24h抗压强度≥30MPa，28d抗压强度≥50MPa；自由膨胀率0.02%~0.05%（防止收缩开裂）。

以某省道水泥路面维修工程为例，我们实测的配合比：矿渣粉:粉煤灰:硅灰=70:20:10，水胶比0.33，激发剂掺量（占胶凝材料）8%。浆体初始流动度280mm，30min后235mm，初凝45min，终凝95min，24h抗压强度34.6MPa，28d抗压强度58.2MPa。

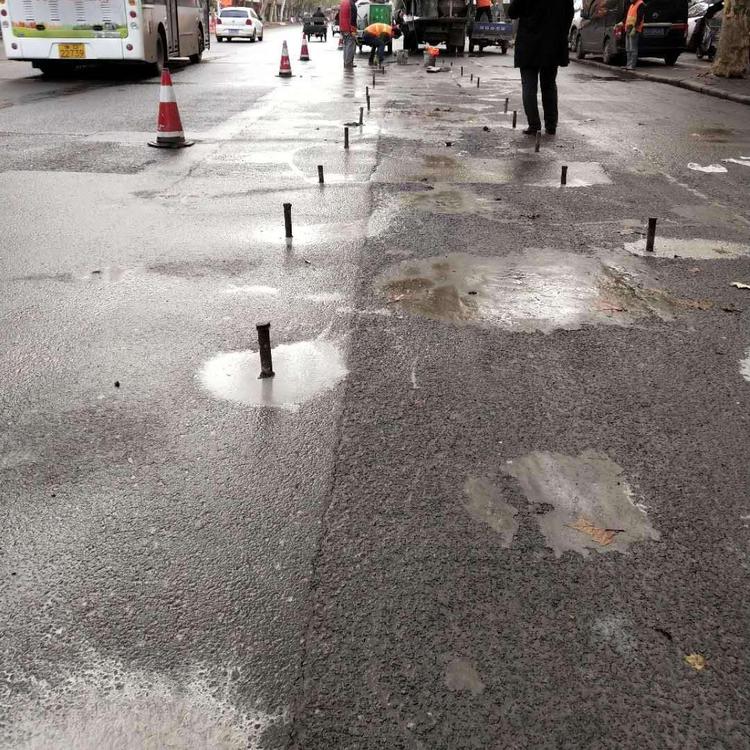

注浆孔位布置与钻孔深度控制

实际操作中，孔位布置不能只看空洞检测图。经验上来说，每块病板（标准板5m×4m）至少布6个注浆孔：四角距板边30cm各1个，板中纵缝两侧各1个。如果板底脱空面积超过板面积的30%，加密到9个孔（增加板中横缝两侧各1个和板中心1个）。

钻孔深度是很多施工队容易出错的地方。原文说“穿透水泥面板和基层到路基顶面”，这个表述不准确。规范要求（JTG/T J22-2008第4.3.2条）：钻孔深度应穿透面层和基层，进入路基顶面以下5~10cm，确保浆液能进入脱空区。如果路基是碎石或砂砾层，深度控制在进入路基10~15cm，防止浆液过度流失。钻头直径我们一直用18mm（原文16mm偏小），方便后续注浆头密封。

注浆压力与终止注浆判据

注浆压力1.5MPa是设计值，但现场要根据实际情况调整。我们总结的经验：起始压力0.5~0.8MPa，观察3~5秒，如果压力不上升且浆液持续注入，逐步加压至1.5MPa。如果压力上升过快（5秒内达到1.5MPa），说明浆液流动受阻，要立即停止，检查是否堵管或孔内异物。

终止注浆的判据不是单一的。原文提到“压力升至1.5MPa以上或设备活塞停止5s以上或路面上升”，这个顺序有问题。实际操作中，优先看路面抬升：在注浆孔周围30cm范围内布置位移传感器（精度0.01mm），一旦监测到路面抬升0.5mm，立即停止注浆。其次看压力：压力稳定在1.5MPa且持续10秒不下降，说明脱空区已填满。活塞停止5s是设备故障信号，不能作为终止判据。

养护时间与开放交通条件

原文说“普通地质聚合物灌浆材料灌浆板的固化时间不能少于24小时”，这个数据偏保守。我们根据GB 50204-2015第7.4.1条和实际检测数据：当注浆层厚度≤5cm时，24h抗压强度≥30MPa即可开放交通（轻型车辆）。如果注浆层厚度＞5cm，建议养护48h，或者实测强度达到设计值的80%以上。

快速固化配方（激发剂掺量提高到10%~12%）可以实现2h抗压强度≥20MPa，4h≥30MPa。以某高速公路紧急抢修为例，我们用了快速配方，注浆后3.5h实测强度32.4MPa，开放交通后未出现二次脱空。注意：快速配方初凝时间缩短到15~20min，施工时要控制单次拌浆量（不超过100kg），避免浆体在搅拌桶内凝结。

质量验收与常见问题处理

验收按GB 50550-2010第12章执行：注浆后7d进行钻芯取样（每1000㎡取3组），芯样直径50mm，检测芯样完整性（无空洞、分层）和抗压强度（不低于设计值的90%）。同时做板底脱空检测：用落锤式弯沉仪（FWD）对比注浆前后弯沉值，弯沉降低率≥50%为合格。

常见问题处理：①注浆后路面局部隆起超过2mm——立即用切割机切缝释放应力，重新注浆填补；②浆液从相邻板缝溢出——说明注浆压力过大或孔位太靠近板缝，下次调整孔位距板边40cm以上，压力控制在1.0~1.2MPa；③注浆后强度不足——检查激发剂是否失效（保质期6个月，密封保存），或水胶比是否偏大（超过0.35强度下降明显）。
