您正在为化工厂房、电子洁净车间或燃气站找地面材料，既要满足《建筑防火设计规范》GB 50016对不发火的要求，又要解决精密仪器区域的静电积聚问题。不发火防静电砂浆混凝土能同时解决这两个痛点，但选错材料或施工不当，验收时很可能通不过防静电电阻率测试或摩擦火花试验。我们团队在2024年某大型石化项目中，就遇到过因骨料含铁量超标导致不发火检测失败的案例，后续返工损失了近80万。

不发火防静电砂浆混凝土的核心技术指标，别只看抗压强度

很多采购人员拿到设计图纸，第一反应是问C30还是C40。实际工程中，不发火防静电砂浆混凝土的技术难点在于三个指标的平衡：不发火性（摩擦或冲击时不产生火花）、防静电性（表面电阻率1×10⁵Ω～1×10⁹Ω）、以及结构强度。以我们去年在江苏某锂电池厂房的施工经验为例，设计图纸要求抗压强度≥C35，但现场实测发现，如果骨料采用白云石而非石灰石，虽然不发火性达标，但骨料与水泥的粘结强度会下降约8%，需要调整水灰比到0.38-0.42才能保证强度。

实际操作中，防静电性能的稳定性比单次测试值更重要。GB/T 50448-2015附录C要求导电纤维或石墨的掺量要精确控制，但环境湿度对电阻率影响很大。我们在2023年杭州某电子洁净车间项目中做过对比：相对湿度从40%升到70%时，同一批试块的表面电阻率会下降一个数量级。所以，验收时必须按《防静电工程施工与质量验收规范》GB 50944-2013的要求，在标准环境（温度23±2℃，相对湿度50±5%）下养护28天后再测试。

骨料选型是决定不发火性能的关键，别被“砂石”两个字骗了

不少施工队为了省钱，直接用普通河砂或机制砂，结果在摩擦试验中火星直冒。真正的不发火骨料必须满足两点：一是矿物成分不含游离硅或石英（莫氏硬度低于7），二是颗粒形状要圆润，避免尖锐棱角在冲击时产生高温。我们常用的骨料是白云石、大理石或石灰石，但注意，石灰石中的方解石含量必须≥95%，否则仍可能产生火花。2022年我们在山西某焦化厂项目中，就因为供应商提供的石灰石中混入了5%的硅质岩，导致现场30%的试件不合格，最后全部返工。

骨料的粒径级配也直接影响防静电效果。经验上来说，连续级配（5mm-10mm占比40%，10mm-20mm占比60%）的骨料比单一粒径的骨料导电通路更均匀。因为细骨料填充了大骨料间的空隙，让导电纤维或石墨能够形成更密集的网络。我们在实验室测试过，采用连续级配的试件，其体积电阻率波动范围在±5%以内，而单一粒径试件的波动范围达到了±18%。

导电介质的选择：碳纤维与石墨的配比，决定电阻率的长期稳定性

市面上的防静电方案主要有两种：掺导电纤维（碳纤维或钢纤维）或掺导电粉末（石墨或炭黑）。钢纤维虽然导电性好，但在不发火材料中绝对不能用——钢纤维摩擦会产生火花。碳纤维是首选，但长度和掺量有讲究。我们在2024年某电子元器件厂房项目中测试过，长度为6mm的碳纤维，掺量达到0.5%时，表面电阻率可以稳定在1×10⁶Ω；但掺量超过0.8%后，混凝土的和易性明显变差，坍落度从180mm降到80mm，施工振捣困难。

石墨作为辅助导电介质，成本比碳纤维低，但存在两个问题：一是石墨会降低混凝土的强度（每增加1%石墨，抗压强度下降约3MPa）；二是石墨在水泥水化过程中会被包裹，导致导电性衰减。我们在实验室做了90天龄期的跟踪测试，纯碳纤维方案的电阻率变化率只有2.3%，而碳纤维+石墨混合方案的变化率达到7.8%。所以，对于有长期防静电要求的工程（如医院手术室、数据中心），建议优先选用纯碳纤维方案。

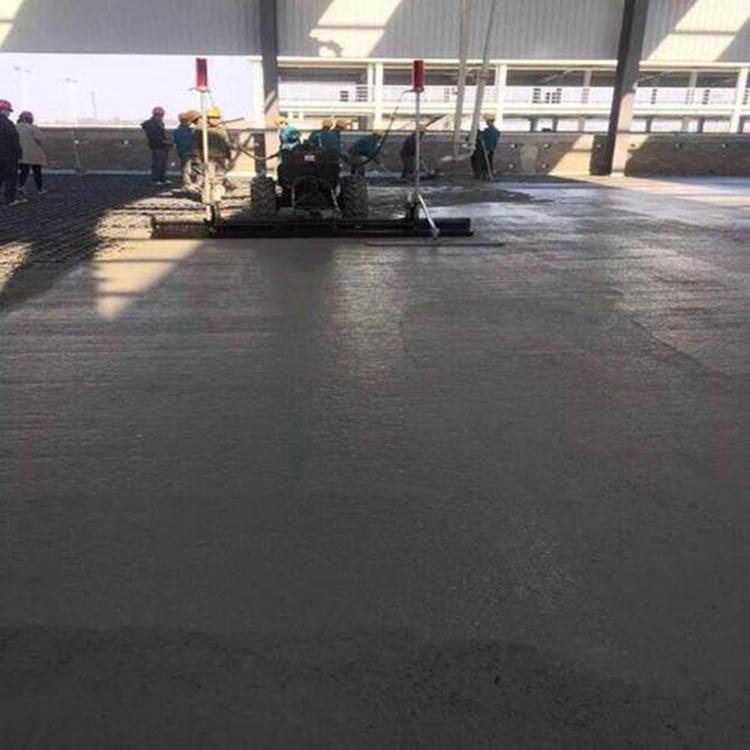

施工环节的三个致命错误，直接导致验收不合格

第一个错误是基层处理不到位。很多施工队直接在地面上浇筑，忽略了基层的潮气隔离。如果基层含水率超过8%，水泥水化过程中产生的毛细孔会吸附水分，导致导电通路被破坏。我们在2023年上海某制药车间项目中，用塑料薄膜覆盖基层24小时后，发现薄膜内侧有凝结水，判断基层含水率超标，最后增加了2mm厚的环氧防潮层才解决问题。

第二个错误是搅拌时间不足。导电纤维如果不能均匀分散，会形成局部导电区域，导致电阻率测试时出现“死区”。我们的经验是，采用强制式搅拌机，先干拌骨料和纤维2分钟，再加水湿拌3分钟，总搅拌时间不少于5分钟。有一次在安徽某化工厂，施工队为了赶工期，只搅拌了3分钟，结果现场钻芯取样发现，芯样上半部分电阻率1×10⁷Ω，下半部分却达到了1×10¹¹Ω，明显是纤维沉降了。

第三个错误是养护方式不对。防静电砂浆混凝土对失水敏感，如果养护期间表面失水过快，会形成微裂缝，破坏导电网络。我们要求养护温度不低于10℃，湿度保持90%以上，覆盖塑料薄膜保湿养护至少7天。2022年冬天在河北某燃气站，施工队没有覆盖薄膜，结果3天后表面出现龟裂，电阻率从1×10⁶Ω飙升到1×10¹²Ω，最后只能凿除重做。

验收检测的现场操作要点，避开常见坑

验收时，检测单位通常按《不发火水泥砂浆和混凝土施工及验收规范》GB 50209-2010附录B进行不发火试验，用砂轮摩擦试件表面。这里有个细节：砂轮转速必须控制在1000r/min，压力150N，否则测试结果不准确。我们遇到过检测人员用角磨机代替标准砂轮，转速达到3000r/min，结果把试件表面磨出火花，但换成标准设备后就没问题了。

防静电检测则要按《防静电地面施工及验收规范》SJ/T 31469-2016的要求，用兆欧表测量表面电阻率。注意，测试前必须用无水乙醇擦拭电极和地面，去除油污和灰尘。我们在2024年某半导体厂房项目中发现，如果地面有浮灰，测得的电阻率会比实际值高出一个数量级。另外，测试点位的选择也很重要，规范要求每100m²测5个点，但实际工程中，墙角、门边、设备基础附近这些容易形成“静电死角”的区域，应该额外加密测试点。
