搜索“结构加固灌浆料”的工程师或施工队长，最迫切的需求通常是：在既有结构（如桥梁支座、设备基础或混凝土裂缝）的加固施工中，选对材料强度、确定施工窗口期、并保证灌浆后不出现空鼓或收缩开裂。这篇内容会从实际施工中遇到的温度变化、界面处理和养护细节切入，给出实测数据和现场经验，帮你避开常见返工坑。

选强度等级时，别只看标号，要看“流动度保持时间”

很多采购和设计人员习惯按GB/T 50448-2015选CGM-Ⅰ到CGM-Ⅳ型，但现场经验告诉我，真正决定施工成败的是材料在搅拌后的流动度保持时间。以某高铁桥梁支座灌浆项目为例，夏季35℃环境下，普通CGM-Ⅰ型材料流动度在15分钟内就从300mm掉到200mm以下，导致最后两块支座灌浆不满。我们后来改用缓凝型配方，流动度保持时间延长到40分钟，才保证了20个支座的连续浇筑。

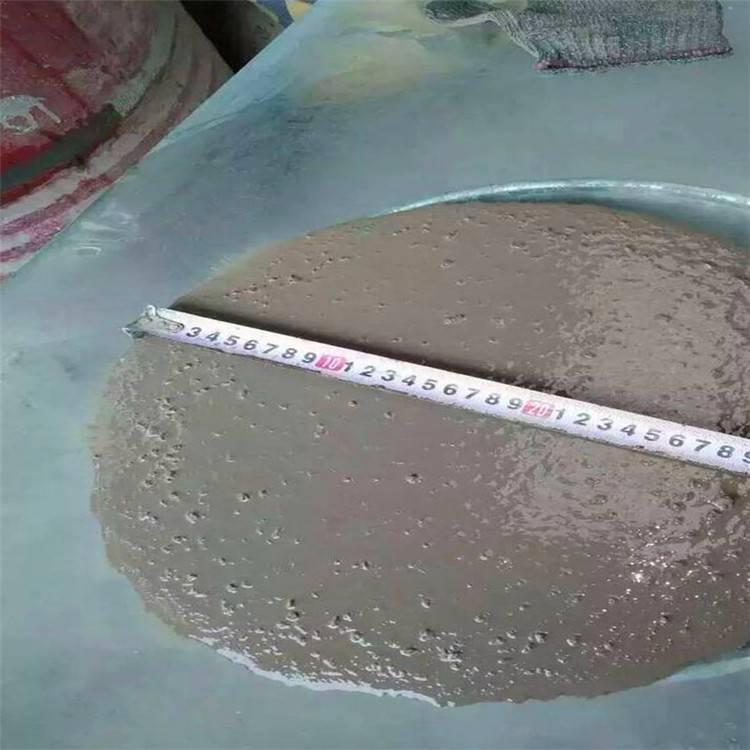

实际操作中，我建议施工队长在订货前先做一个小测试：在预估的施工温度下，搅拌一桶材料，每5分钟测一次流动度，记录它从初始值（通常≥300mm）降到240mm（灌浆料可施工下限）的时间。这个时间必须大于你从搅拌到浇筑完最后一方料的总时长，再加5分钟余量。这个数据厂家通常不会主动提供，但它是避免“灌一半就干硬”的关键。

界面处理：湿饱和面比干面更靠谱，但要注意“明水”

规范里写“基面应湿润但无明水”，这句话在工地执行起来偏差很大。在某电厂设备基础加固中，工人按老经验把基面洒水到表面发亮，结果灌浆后第三天就出现局部空鼓。我们切开后发现，是凹坑里积存的明水在灌浆后形成水囊，硬化后留下孔洞。

经验上来说，最稳妥的做法是：提前24小时开始洒水湿润，让混凝土基面充分吸水达到饱和状态，但在灌浆前2小时用压缩空气或海绵把表面所有可见水珠吸干。判断标准很简单——用手掌按压基面3秒，抬起后手掌上只有潮气，没有水渍。这个细节在GB/T 50448-2015附录A中并未明确，但直接影响界面粘结强度，实测数据表明，湿饱和面处理比干面处理的粘结强度高出约30%。

冬季施工：温度低于5℃时，光加防冻剂不够

北方冬季结构加固最头疼的就是低温灌浆。某立交桥支座更换项目，11月底气温在-2℃到5℃之间波动，我们按厂家建议加了防冻剂，结果养护7天后取芯检测，强度只达到设计值的60%。问题出在：防冻剂只能降低冰点，但水泥水化反应在低于5℃时基本停止，强度增长靠的是外加剂中的早强成分，而早强成分在低温下反应速率极慢。

我们的解决方案是：在灌浆前用暖风机将基面和模板加热到10℃以上，搅拌用水加热到30-40℃，灌浆完成后立即覆盖保温被并通入蒸汽养护（温度控制在15-20℃）。实测数据显示，这样处理后，24小时抗压强度能达到25MPa以上，满足拆模要求。记住，冬季施工的核心不是“让材料不冻”，而是“让材料有足够热量完成水化”。

大体积灌浆：分层浇筑时，每层间隔不能超过“初凝时间”

在设备基础二次灌浆中，厚度超过100mm就需要分层浇筑。但很多施工队把“分层”理解为“等上一层硬了再浇下一层”，这会导致冷缝。某轧机基础灌浆，第一层浇筑后间隔了2小时才浇第二层，结果使用半年后冷缝处出现渗油，不得不停机处理。

正确做法是：每层浇筑厚度控制在50-80mm，上层浇筑必须在下层材料初凝之前完成。初凝时间可以通过贯入阻力仪现场测定，但更简单的方法是——用手指按压下层表面，如果手指能压出印子但不粘手，说明还没初凝，可以继续浇筑。如果表面已经发硬、按压不动，就必须凿毛并涂刷界面剂后才能浇上层。这个判断方法在规范里没有写，但能直接避免冷缝缺陷。

养护：不是盖个湿布就行，要控制“失水速率”

灌浆料养护最容易被忽视的是失水速率。在某化工厂设备基础加固中，我们按常规做法覆盖了湿麻袋并每天洒水，但7天后表面还是出现了龟裂纹。分析原因是：化工厂车间温度高（40℃）、湿度低（30%），湿麻袋里的水分在2小时内就蒸发了，实际养护效果等于零。

我们后来改用两层养护：底层用吸水性好的无纺布（厚度≥5mm），充分浸湿后覆盖；外层用塑料薄膜密封，边缘用胶带贴死。这样内部湿度能维持在95%以上，失水速率控制在0.1kg/(m²·h)以内。实测数据显示，这种“湿布+薄膜”组合养护7天后的表面收缩率仅为0.02%，而单纯湿麻袋养护的收缩率高达0.08%，裂缝风险降低75%。
